Lidhësit ept në përputhje me specifikimin e ri të PICMG®
Konektori Zero8 i ept u zgjodh për specifikimin e ri të PICMG®
Ka një kërkesë të lartë për kompjuterë modularë industrialë, dhe kjo pritet të rritet edhe më tej, siç konfirmojnë analizat e tregut. Për këtë arsye, një grup pune i PICMG® i njohur si ModBlox7 ka miratuar një standard të ri ndër-furnizues për lidhjen e moduleve që përdoren kryesisht në teknologjinë e autobusëve dhe hekurudhave.
Objektivat e ModBlox7
ModBlox7 përcakton specifikimin bazë për një PC kuti modulare, që përfshin module funksionale të ndryshme si CPU-ja, furnizimi me energji dhe I/O-të. Ky standard i ri, neutral ndaj furnizuesve, u mundëson përdoruesve të zbatojnë një gamë të gjerë kombinimesh pajisjesh në një dizajn modular përmes njësive funksionale të ndërveprueshme. PICMG® gjithashtu synoi të reduktojë kostot dhe të promovojë qëndrueshmërinë.
Fusha e specifikimit të ri

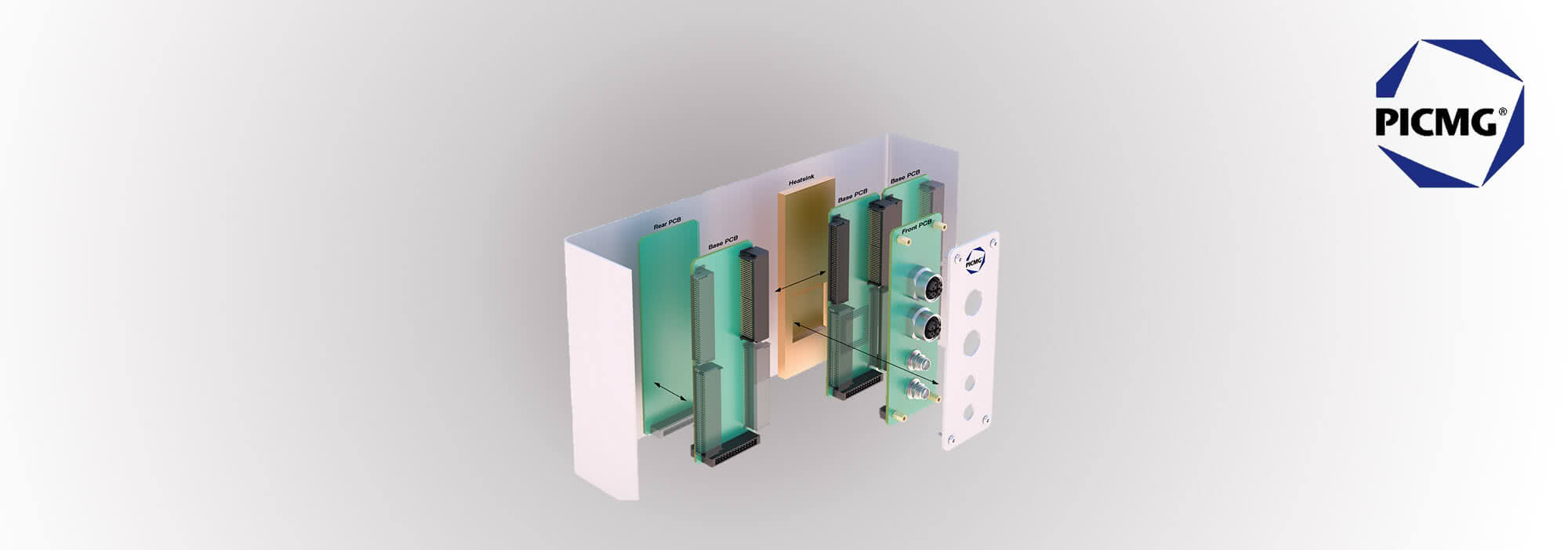

Specifikimi i ri i PICMG® mbulon dizajnin mekanik, njësitë funksionale modulare dhe lidhjet elektrike përmes konektorëve me pinout të paracaktuar. Një PC kuti përbëhet nga një kasë, një ose dy njësitë e furnizimit me energji dhe një ose dy CPU-të, secila me deri në katër porte PCI Express dhe deri në tetë porte I/O të bazuara në USB. Në varësi të kompleksitetit të njësisë, çdo modul mund të përbëhet nga deri në tre karta qarku të stampuara të vendosura njëra mbi tjetrën. Dimensionet e PC-së në kuti përcaktohen në termat e lartësisë dhe thellësisë. Gjerësia e përparme, megjithatë, ndryshon në varësi të numrit të njësive. Këto, nga ana tjetër, mund të përbëhen secila nga një ose më shumë slot-e të ashtuquajtura 1.4 inç. Kështu, dymbëdhjetë slot-e mund të rregullohen në një rresht deri në një gjerësi maksimale prej 16.8 inç.
Kërkesat për lidhësin
Kur zhvillohet një standard për konfigurimin modular të pajisjeve, natyrisht duhet t'i kushtohet vëmendje e veçantë lidhjes elektrike dhe mekanike të moduleve individuale përmes konektorëve. Në përputhje me kushtet e funksionimit të PC-ve në kuti, ky duhet të jetë një lidhës SMT me aftësi të lartë shpejtësie, i cili karakterizohet jo vetëm nga qëndrueshmëria e jashtëzakonshme gjatë instalimit, por edhe nga tolerancat e larta gjatë funksionimit dhe rezistenca e shkëlqyer ndaj kushteve të pafavorshme mjedisore. Duke qenë se në disa aplikacione është e nevojshme të sigurohet siguria ndaj dështimeve përmes redundancës me anë të një lidhësi shtesë, duhet të jetë gjithashtu e mundur përdorimi i disa lidhësve njëkohësisht në një bord qarku të printuar. Kjo kërkon një shkallë të lartë kompensimi të devijimeve gjatë përputhjes, si dhe toleranca gjatë funksionimit.
Zero8: lidhësi i zgjedhur

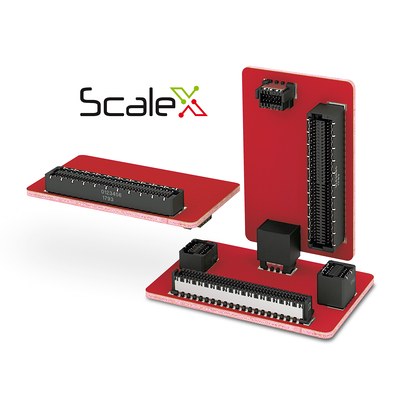

Komiteti ModBlox7 gjeti një lidhës të përshtatshëm për këto kërkesa të ndryshme në Zero8 nga prodhuesi i lidhësve ept. Lidhësi SMT, me hapësirë 0.8 mm, është pjesë e një familjeje të madhe produktesh që ofrojnë forma të ndryshme, lartësi dhe numër pinash, si dhe mburojë EMC opsionale. Për specifikimin ModBlox7, përdoret versioni i pjerrët me 80 pinë, duke mundësuar lidhje horizontale të bordit të qarkut të printuar midis njësive fqinje. Për të siguruar redundancë për funksionim të sigurt, specifikimi gjithashtu lejon përdorimin simultan të dy lidhësve Zero8. Kjo bëhet e mundur nga një kompensim zhvendosjeje prej 0.7 mm gjatë instalimit dhe tolerancat operative prej 0.4 mm. Përndryshe, modulet mund të dëmtohen gjatë lidhjes.
Një avantazh tjetër i Zero8 është aftësia për të transmetuar njëkohësisht rryma të larta dhe sinjale me shpejtësi të lartë. Edhe pse kjo mund të tingëllojë fillimisht e papajtueshme, ajo është plotësisht e mundur falë dizajnit të konektorit në kombinim me një konfigurim të përshtatshëm të pinave, duke kursyer kështu hapësirë dhe kosto.
Falë teknologjisë së saj të lidhjes ScaleX, neutrale për gjininë, e cila përmban pin-e mashkull dhe femër që ndërthuren, Zero8 ofron gjithashtu një besueshmëri të jashtëzakonshme të kontaktit, duke garantuar kështu transmetim të besueshëm të sinjalit edhe në prani të dridhjeve dhe goditjeve. Informacione të
mëtejshme mbi produktin mund të gjenden këtu:
Zero8 »
Një avantazh tjetër i Zero8 është aftësia për të transmetuar njëkohësisht rryma të larta dhe sinjale me shpejtësi të lartë. Edhe pse kjo mund të tingëllojë fillimisht e papajtueshme, ajo është plotësisht e mundur falë dizajnit të konektorit në kombinim me një konfigurim të përshtatshëm të pinave, duke kursyer kështu hapësirë dhe kosto.
Falë teknologjisë së saj të lidhjes ScaleX, neutrale për gjininë, e cila përmban pin-e mashkull dhe femër që ndërthuren, Zero8 ofron gjithashtu një besueshmëri të jashtëzakonshme të kontaktit, duke garantuar kështu transmetim të besueshëm të sinjalit edhe në prani të dridhjeve dhe goditjeve. Informacione të
mëtejshme mbi produktin mund të gjenden këtu:
Zero8 »
Zero8 është gjithashtu i disponueshëm për lidhje PCB brenda njësive individuale.
Portofoli Zero8 gjithashtu ofron një zgjidhje të përshtatur për lidhjet mezanine për deri në tre karta qarku të printuara në një CPU, nën të njëjtat kushte instalimi. Përdorimi i konektorëve të shumtë nga një familje produktesh të shkallëzueshme ofron një avantazh tjetër kyç: kjo do të thotë që konektorët nuk kanë nevojë të ridizajnohen dhe të miratohen herë pas here – duke i kursyer përdoruesit kostot përkatëse.
Interoperabiliteti i kombinuar me reduktimin e kostove dhe qëndrueshmërinë. Specifikimi i ri premton përparime të mëdha për PC-të e montuara në kuti. Zero8 mundëson lidhjen e sigurt të moduleve individuale. Specifikimi pritet të miratohet përfundimisht në tremujorin e parë.
