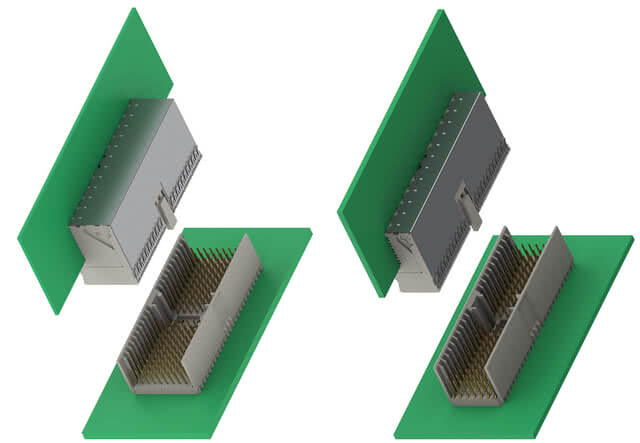

Konektorë të ngurtë sipas IEC 61076-4-101, hap 2 mm
Dendësi e lartë kontakti: Seria hm2.0 e lidhësve me metrike të ngurtë është zhvilluar në përputhje me standardin ndërkombëtar IEC 61076-4-101. Konektori i mburojtur me hapësirë 2,0 mm është i përshtatshëm për aplikime që kërkojnë dendësi të lartë kontaktesh dhe besueshmëri. Për këtë arsye, sistemi i konektorëve është shumë i popullarizuar në sektorin e backplane-it. Standardizimi siguron kompatibilitet midis konektorëve nga prodhues të ndryshëm.
Karakteristikat
- Gama e gjerë e dizajneve
- Konektorë modularë me hapësirë 2 mm
- 5 ose 8 rreshta
- sinjalesh 12 gjatësi të ndryshme të
- pinave Pinout i personalizuar në dispozicion Disponueshëm
- me ose pa mburojë
- Shpejtësi transferimi të të dhënave deri në 3.125 Gbit/s të mundshme
- Dizajn i
- qëndrueshëm Aksesorë si mbulesa dhe mekanizma kyçjeje
Aplikimet
- Sistemet e rrjeteve të
- telekomunikacionit CompactPCI
- Teknologjia mjekësore
- Kompjuterë industrialë (IPC)
hm2.0: Përmbledhje
Filtri
shirita të hollë
Koka me pinë HM2.0, tipi E Artikulli nr. 246-21300-15
Numri i poleve: 200, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, i disponueshëm me ose pa mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

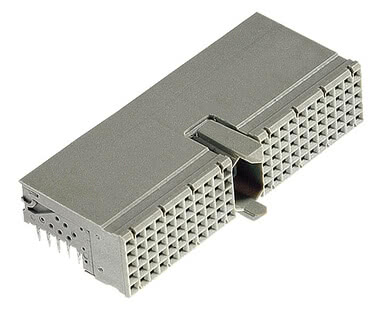

Shirit terminali hm2.0, tipi A Artikulli nr. 244-11000-15
Numri i poleve: 110, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, pa mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shirit terminali hm2.0, tipi A Artikulli nr. 244-11300-15
Numri i poleve: 110, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, me mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shirit terminali hm2.0, tipi A Artikulli nr. 244-11305-15
Numri i poleve: 90, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, me mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shirit terminali hm2.0, tipi A Artikulli nr. 244-11306-15
Numri i poleve: 90, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, me mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

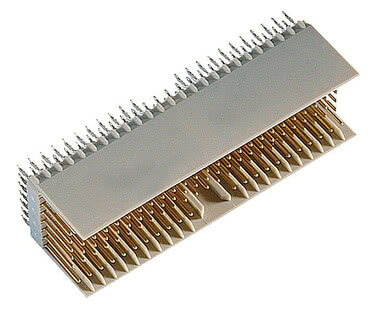

hm2.0 shirit lidhës tipi AB25 Artikulli nr. 244-61000-15
Numri i poleve: 125, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, pa mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
hm2.0 shirit lidhës tipi AB25 Artikulli nr. 244-61300-15
Numri i poleve: 125, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, me mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

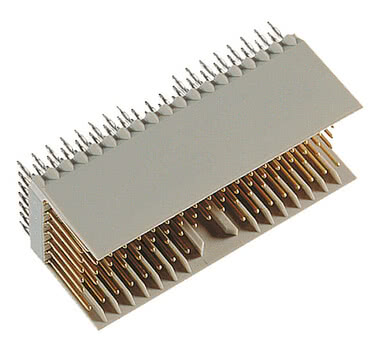

Koka me pinë hm2.0, tipi AB19 Artikulli nr. 244-63000-15
Numri i poleve: 95, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, pa mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Koka me pinë hm2.0, tipi AB19 Artikulli nr. 244-63300-15
Numri i poleve: 95, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, me mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

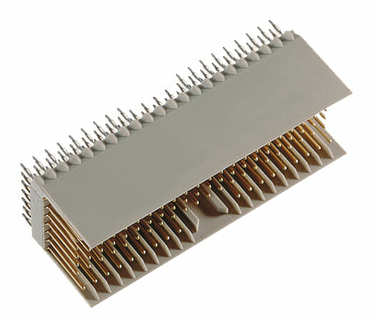

Koka me pinë hm2.0, tipi AB22 Artikulli nr. 244-62000-15
Numri i poleve: 110, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, pa mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Koka me pinë hm2.0, tipi AB22 Artikulli nr. 244-62300-15
Numri i poleve: 110, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, me mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

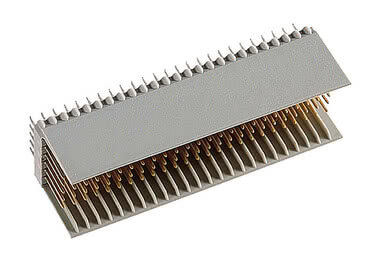

Shirit terminal hm2.0, tipi B25 Artikulli nr. 244-21000-15
Numri i poleve: 125, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, pa mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shirit terminal hm2.0, tipi B25 Artikulli nr. 244-21300-15
Numri i poleve: 125, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, me mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

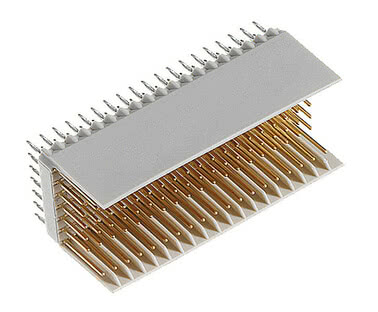

Shirit terminal hm2.0, tipi B19 Artikulli nr. 244-23000-15
Numri i poleve: 95, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, pa mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shirit terminal hm2.0, tipi B19 Artikulli nr. 244-23300-15
Numri i poleve: 95, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, me mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

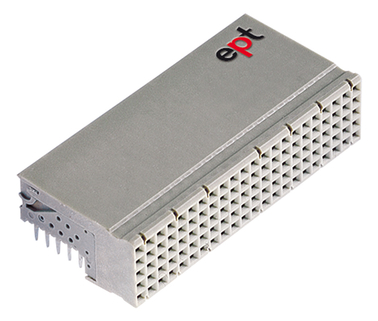

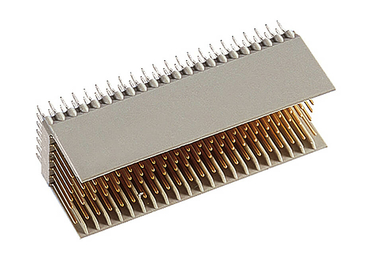

Shirit terminal hm2.0, tipi B22 Artikulli nr. 244-22000-15
Numri i poleve: 110, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, pa mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shirit terminal hm2.0, tipi B22 Artikulli nr. 244-22300-15
Numri i poleve: 110, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, me mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

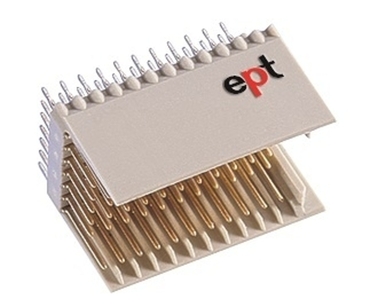

Koka me pinë hm2.0, tipi C Artikulli nr. 244-31000-15
Numri i poleve: 55, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, pa mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Koka me pinë hm2.0, tipi C Artikulli nr. 244-31300-15
Numri i poleve: 55, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, me mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

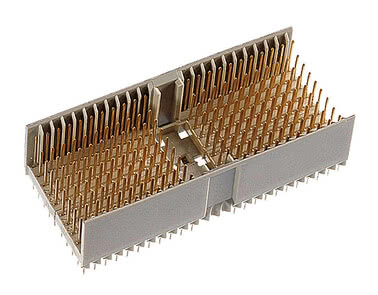

Koka me pinë HM2.0, tipi D Artikulli nr. 246-11000-15
Numri i poleve: 176, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, i disponueshëm me ose pa mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Koka me pinë HM2.0, tipi D Artikulli nr. 246-11300-15
Numri i poleve: 176, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, i disponueshëm me ose pa mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

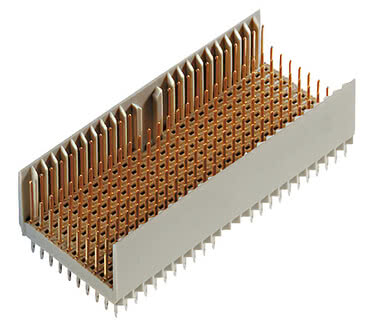

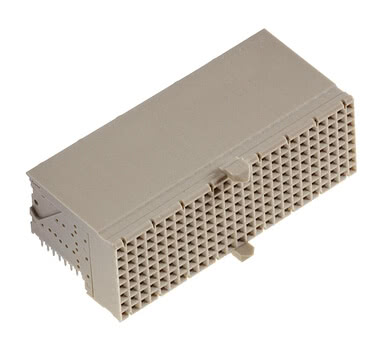

hm2.0 shirit terminal i tipit DE Artikulli nr. 246-61000-15
Numri i poleve: 200, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, i disponueshëm me ose pa mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
hm2.0 shirit terminal i tipit DE Artikulli nr. 246-61300-15
Numri i poleve: 200, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, i disponueshëm me ose pa mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

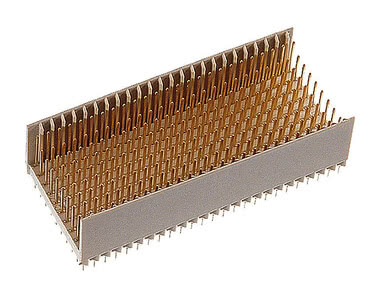

Koka me pinë HM2.0, tipi E Artikulli nr. 246-21000-15
Numri i poleve: 200, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, i disponueshëm me ose pa mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

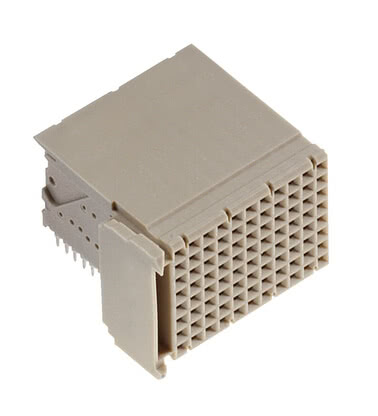

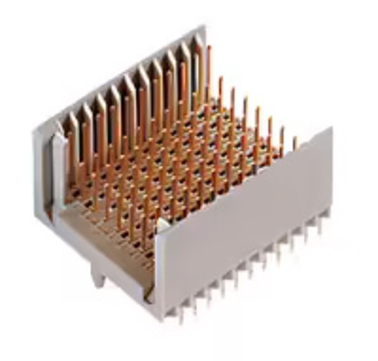

Shirit terminal hm2.0, tipi F Artikulli nr. 246-31000-15
Numri i poleve: 88, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, i disponueshëm me ose pa mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shirit terminal hm2.0, tipi F Artikulli nr. 246-31300-15
Numri i poleve: 88, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, i disponueshëm me ose pa mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

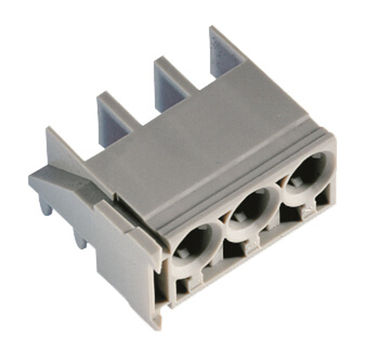

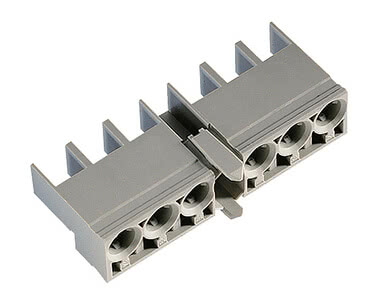

hm2.0 shirit terminal L-tipi Artikulli nr. 244-51000
për trashësi PCB të paktën 1.44 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Fuqi

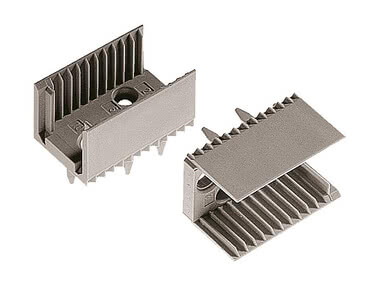

Koka me pinë hm2.0, tipi N Artikulli nr. 244-52000
për trashësi PCB të paktën 1.44 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Fuqi
Shirit terminal hm2.0, tipi A15 Artikulli nr. 244-13000-15
Numri i poleve: 60, Gjatësia e lidhjes 2.9 mm, për trashësi PCB të paktën 1.44 mm, pa mburojë, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shirita tehësh

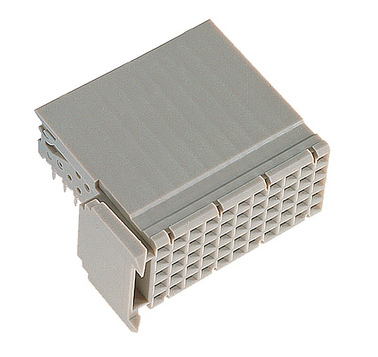

Bllok terminal hm2.0, tipi C Artikulli nr. 243-31320-15
Numri i poleve: 77, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

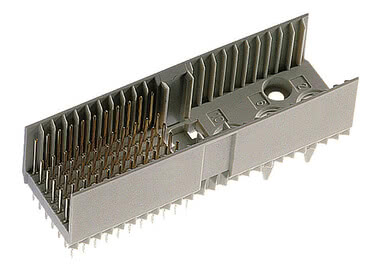

Bllok terminal hm2.0, tipi M Artikulli nr. 243-41010-15
Numri i poleve: 55, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Fuqi
Bllok terminal hm2.0, tipi M Artikulli nr. 243-41310-15
Numri i poleve: 77, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Fuqi

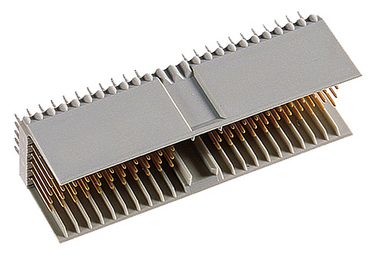

Bllok terminal hm2.0, tipi A Artikulli nr. 243-11010-15
Numri i poleve: 110, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi A Artikulli nr. 243-11310-15
Numri i poleve: 154, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi A Artikulli nr. 243-11322-15
Numri i poleve: 154, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi A Artikulli nr. 243-11323-15
Numri i poleve: 100, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi A Artikulli nr. 243-11360-15F
Numri i poleve: 154, Gjatësia e lidhjes 14.5 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi A Artikulli nr. 243-11709-15F
Numri i poleve: 100, Gjatësia e lidhjes 16 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi A Artikulli nr. 243-11710-15F
Numri i poleve: 154, Gjatësia e lidhjes 16 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi A Artikulli nr. 243-11715-15F
Numri i poleve: 154, Gjatësia e lidhjes 16 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi A Artikulli nr. 243-11734-15F
Numri i poleve: 154, Gjatësia e lidhjes 14.5 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

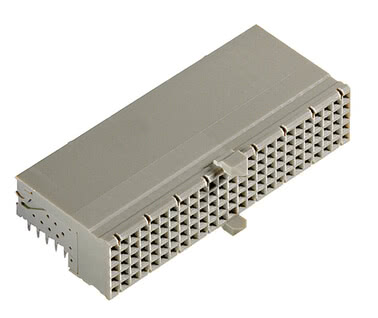

Bllok terminal hm2.0, tipi AB25 Artikulli nr. 243-61010-15
Numri i poleve: 125, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi AB25 Artikulli nr. 243-61310-15
Numri total 169, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi AB25 Artikulli nr. 243-61320-15
Numri total 169, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi AB25 Artikulli nr. 243-61360-15F
Numri total 169, Gjatësia e lidhjes 14.5 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

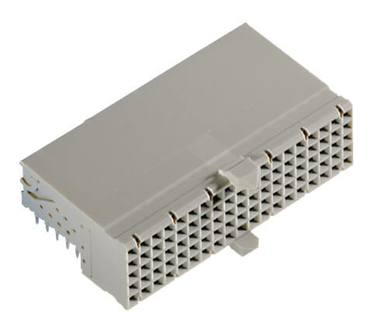

Bllok terminal hm2.0, tipi AB19 Artikulli nr. 243-63010-15
Numri i poleve: 95, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi AB19 Artikulli nr. 243-63310-15
Numri i poleve: 127, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi AB19 Artikulli nr. 243-63320-15
Numri i poleve: 127, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi AB19 Artikulli nr. 243-63360-15F
Numri i poleve: 127, Gjatësia e lidhjes 14.5 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

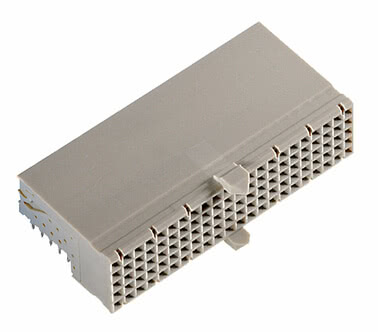

Bllok terminal hm2.0, tipi AB22 Artikulli nr. 243-62010-15
Numri i poleve: 110, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi AB22 Artikulli nr. 243-62310-15
Numri i poleve: 146, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi AB22 Artikulli nr. 243-62320-15
Numri i poleve: 146, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi AB22 Artikulli nr. 243-62360-15F
Numri i poleve: 146, Gjatësia e lidhjes 14.5 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

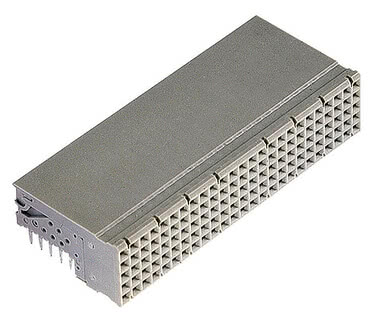

Bllok terminali hm2.0, tipi B25 Artikulli nr. 243-21010-15
Numri i poleve: 125, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminali hm2.0, tipi B25 Artikulli nr. 243-21020-15
Numri i poleve: 125, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminali hm2.0, tipi B25 Artikulli nr. 243-21310-15
Numri i poleve: 175, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminali hm2.0, tipi B25 Artikulli nr. 243-21320-15
Numri i poleve: 175, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

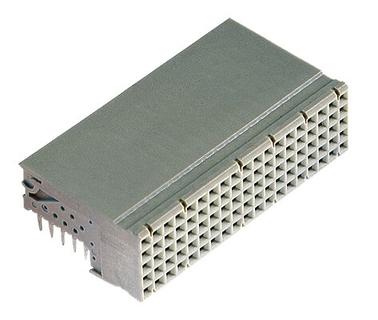

Bllok terminal hm2.0, tipi B19 Artikulli nr. 243-23310-15
Numri i poleve: 95, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi B19 Artikulli nr. 243-23320-15
Numri i poleve: 133, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi B19 Artikulli nr. 243-23360-15F
Numri i poleve: 133, Gjatësia e lidhjes 14.5 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi B19 Artikulli nr. 243-23361-15F
Numri i poleve: 133, Gjatësia e lidhjes 14.5 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi B19 Artikulli nr. 243-23371-15F
Numri i poleve: 133, Gjatësia e lidhjes 16 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi B19 Artikulli nr. 243-23700-15F
Numri i poleve: 133, Gjatësia e lidhjes 16 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi B19 Artikulli nr. 243-23716-15F
Numri i poleve: 133, Gjatësia e lidhjes 14.5 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminali hm2.0, tipi B22 Artikulli nr. 243-22310-15
Numri i poleve: 154, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminali hm2.0, tipi B22 Artikulli nr. 243-22311-15
Numri i poleve: 154, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminali hm2.0, tipi B22 Artikulli nr. 243-22312-15
Numri i poleve: 132, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminali hm2.0, tipi B22 Artikulli nr. 243-22320-15
Numri i poleve: 154, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminali hm2.0, tipi B22 Artikulli nr. 243-22351-15F
Numri i poleve: 132, Gjatësia e lidhjes 14.5 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminali hm2.0, tipi B22 Artikulli nr. 243-22360-15F
Numri i poleve: 154, Gjatësia e lidhjes 14.5 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminali hm2.0, tipi B22 Artikulli nr. 243-22361-15F
Numri i poleve: 154, Gjatësia e lidhjes 14.5 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminali hm2.0, tipi B22 Artikulli nr. 243-22371-15F
Numri i poleve: 154, Gjatësia e lidhjes 16 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminali hm2.0, tipi B22 Artikulli nr. 243-22734-15F
Numri i poleve: 154, Gjatësia e lidhjes 14.5 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi C Artikulli nr. 243-31010-15
Numri i poleve: 55, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi C Artikulli nr. 243-31020-15
Numri i poleve: 55, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi C Artikulli nr. 243-31310-15
Numri i poleve: 77, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminali hm2.0, tipi D Artikulli nr. 245-11010-15
Numri i poleve: 176, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminali hm2.0, tipi D Artikulli nr. 245-11310-15
Numri i poleve: 220, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi DE Artikulli nr. 245-61010-15
Numri i poleve: 200, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi DE Artikulli nr. 245-61310-15
Numri i poleve: 244, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

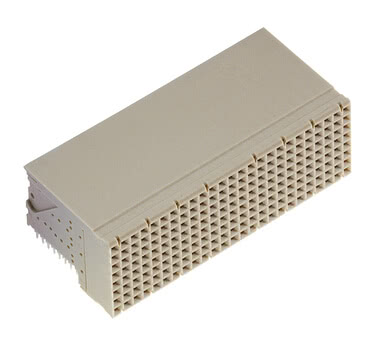

Bllok terminal hm2.0, tipi E Artikulli nr. 245-21010-15
Numri i poleve: 200, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi E Artikulli nr. 245-21310-15
Numri i poleve: 250, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminali hm2.0, tipi F Artikulli nr. 245-31010-15
Numri i poleve: 88, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminali hm2.0, tipi F Artikulli nr. 245-31310-15
Numri i poleve: 110, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi L Artikulli nr. 243-51000
për trashësi PCB të paktën 1.44 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Fuqi
Bllok terminal hm2.0, tipi N Artikulli nr. 243-52000
për trashësi PCB të paktën 1.44 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Fuqi
Bllok terminal hm2.0, tipi A15 Artikulli nr. 243-13010-15
Numri i poleve: 60, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi A15 Artikulli nr. 243-13020-15
Numri i poleve: 60, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi A15 Artikulli nr. 243-13310-15
Numri i poleve: 84, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Bllok terminal hm2.0, tipi A Artikulli nr. 243-11321-15
Numri i poleve: 154, Gjatësia e lidhjes 3.7 mm, për trashësinë e PCB-së > 2.2 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Aksesorë
Plaka e poshtme e mburojës hm2.0, tipi D Artikulli nr. 246-11600-1
22 kontakte, Gjatësia e lidhësit: 3.4 mm, për trashësi PCB të paktën 1.44 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
hm2.0 futës kodimi për lidhës femër Artikulli nr. 244-8011
për shiritat pranverorë HM, Kafe arrori RAL 8011
Në kënd të drejtë
hm2.0 futës kodimi për lidhës femër Artikulli nr. 244-8012
për shiritat pranverorë HM, Kuqërremtë RAL 3018, Specifikimi i telefonisë
Në kënd të drejtë
hm2.0 futës kodimi për lidhës femër Artikulli nr. 244-8013
për shiritat pranverorë HM, Vjollcë e kaltër RAL 4005
Në kënd të drejtë
hm2.0 futës kodimi për lidhës femër Artikulli nr. 244-8014
për shiritat pranverorë HM, Blu e shkëlqyer RAL 5007, 5.0 V cPCI
Në kënd të drejtë
hm2.0 futës kodimi për lidhës femër Artikulli nr. 244-8021
për shiritat pranverorë HM, Gjelbër lule e luginës RAL 6011
Në kënd të drejtë
hm2.0 futës kodimi për lidhës femër Artikulli nr. 244-8031
për shiritat pranverorë HM, Kadmium i verdhë RAL 1021, 3.3 V cPCI
Në kënd të drejtë
hm2.0 futës kodimi për lidhës femër Artikulli nr. 244-8032
për shiritat pranverorë HM, Gri pllake RAL 7015
Në kënd të drejtë
hm2.0 futës kodimi për lidhës femër Artikulli nr. 244-8033
për shiritat pranverorë HM, Blu çeliku RAL 5011
Në kënd të drejtë
hm2.0 futës kodimi për lidhës femër Artikulli nr. 244-8034
për shiritat pranverorë HM, Portokalli pastel RAL 2003
Në kënd të drejtë
hm2.0 futës kodimi për lidhës femër Artikulli nr. 244-8041
për shiritat pranverorë HM, E verdhë okër RAL 1024
Në kënd të drejtë
hm2.0 Kodimi i shiritit me thika për futje Artikulli nr. 243-8011
për shiritat matës HM, Kafe arrori RAL 8011
Në kënd të drejtë
hm2.0 Kodimi i shiritit me thika për futje Artikulli nr. 243-8012
për shiritat matës HM, Kuqërremtë RAL 3018, Specifikimi i telefonisë
Në kënd të drejtë
hm2.0 Kodimi i shiritit me thika për futje Artikulli nr. 243-8013
për shiritat matës HM, Vjollcë e kaltër RAL 4005
Në kënd të drejtë
hm2.0 Kodimi i shiritit me thika për futje Artikulli nr. 243-8014
për shiritat matës HM, Blu e shkëlqyer RAL 5007, 5.0 V cPCI
Në kënd të drejtë
hm2.0 Kodimi i shiritit me thika për futje Artikulli nr. 243-8021
për shiritat matës HM, Gjelbër lule e luginës RAL 6011
Në kënd të drejtë
hm2.0 Kodimi i shiritit me thika për futje Artikulli nr. 243-8031
për shiritat matës HM, Kadmium i verdhë RAL 1021, 3.3 V cPCI
Në kënd të drejtë
hm2.0 Kodimi i shiritit me thika për futje Artikulli nr. 243-8032
për shiritat matës HM, Gri pllake RAL 7015
Në kënd të drejtë
hm2.0 Kodimi i shiritit me thika për futje Artikulli nr. 243-8033
për shiritat matës HM, Blu çeliku RAL 5011
Në kënd të drejtë
hm2.0 Kodimi i shiritit me thika për futje Artikulli nr. 243-8034
për shiritat matës HM, Portokalli pastel RAL 2003
Në kënd të drejtë
hm2.0 Kodimi i shiritit me thika për futje Artikulli nr. 243-8041
për shiritat matës HM, E verdhë okër RAL 1024
Në kënd të drejtë
Plaka e poshtme e mburojës hm2.0, tipi A Artikulli nr. 244-11600-1
22 kontakte, Gjatësia e lidhësit: 3.4 mm, për trashësi PCB të paktën 1.44 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Pllakë mburoje e poshtme hm2.0, tipi B25 Artikulli nr. 244-21600-1
25 kontakte, Gjatësia e lidhësit: 3.4 mm, për trashësi PCB të paktën 1.44 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Plaka e poshtme e mburojës hm2.0, tipi B19 Artikulli nr. 244-23600-1
19 kontakte, Gjatësia e lidhësit: 3.4 mm, për trashësi PCB të paktën 1.44 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Plaka e poshtme e mburojës hm2.0, tipi B22 Artikulli nr. 244-22600-1
22 kontakte, Gjatësia e lidhësit: 3.4 mm, për trashësi PCB të paktën 1.44 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Plaka e poshtme e mburojës hm2.0, tipi C Artikulli nr. 244-31600-1
11 kontakte, Gjatësia e lidhësit: 3.4 mm, për trashësi PCB të paktën 1.44 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Plaka e poshtme e mburojës hm2.0, tipi E Artikulli nr. 246-21600-1
25 kontakte, Gjatësia e lidhësit: 3.4 mm, për trashësi PCB të paktën 1.44 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion
Plaka e poshtme e mburojës hm2.0, tipi F Artikulli nr. 246-31600-1
11 kontakte, Gjatësia e lidhësit: 3.4 mm, për trashësi PCB të paktën 1.44 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Teknologjia me përshtatje me presion

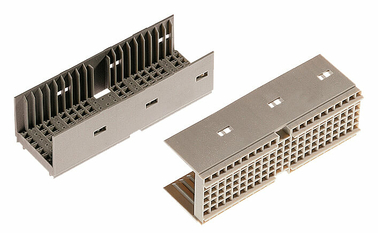

hm2.0 Mbulesë A Artikulli nr. 243-5525-1/1
për trashësi PCB prej 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë A Artikulli nr. 243-5525-2/1
për trashësi PCB prej 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë A Artikulli nr. 243-5525-3/1
për trashësinë e PCB-së > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë A Artikulli nr. 243-5525-4/1
për trashësitë e PCB-së 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë A Artikulli nr. 243-5525-5/1
për trashësi PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Shroud AB19 Artikulli nr. 243-5719-1/1
për trashësi PCB prej 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Shroud AB19 Artikulli nr. 243-5719-2/1
për trashësi PCB prej 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Shroud AB19 Artikulli nr. 243-5719-3/1
për trashësinë e PCB-së > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Shroud AB19 Artikulli nr. 243-5719-4/1
për trashësitë e PCB-së 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Shroud AB19 Artikulli nr. 243-5719-5/1
për trashësi PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Shroud AB22 Artikulli nr. 243-5722-1/1
për trashësi PCB prej 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Shroud AB22 Artikulli nr. 243-5722-2/1
për trashësi PCB prej 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Shroud AB22 Artikulli nr. 243-5722-3/1
për trashësinë e PCB-së > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Shroud AB22 Artikulli nr. 243-5722-4/1
për trashësitë e PCB-së 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Shroud AB22 Artikulli nr. 243-5722-5/1
për trashësi PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë AB25 Artikulli nr. 243-5725-1/1
për trashësi PCB prej 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë AB25 Artikulli nr. 243-5725-2/1
për trashësi PCB prej 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë AB25 Artikulli nr. 243-5725-3/1
për trashësinë e PCB-së > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë AB25 Artikulli nr. 243-5725-4/1
për trashësitë e PCB-së 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë AB25 Artikulli nr. 243-5725-5/1
për trashësi PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë B25 Artikulli nr. 243-5625-1/1
për trashësi PCB prej 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë B25 Artikulli nr. 243-5625-2/1
për trashësi PCB prej 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë B25 Artikulli nr. 243-5625-3/1
për trashësinë e PCB-së > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë B25 Artikulli nr. 243-5625-4/1
për trashësitë e PCB-së 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë B25 Artikulli nr. 243-5625-5/1
për trashësi PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë B19 Artikulli nr. 243-5619-1/1
për trashësi PCB prej 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë B19 Artikulli nr. 243-5619-2/1
për trashësi PCB prej 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë B19 Artikulli nr. 243-5619-3/1
për trashësinë e PCB-së > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë B19 Artikulli nr. 243-5619-4/1
për trashësitë e PCB-së 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë B19 Artikulli nr. 243-5619-5/1
për trashësi PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë B22 Artikulli nr. 243-5622-1/1
për trashësi PCB prej 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë B22 Artikulli nr. 243-5622-2/1
për trashësi PCB prej 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë B22 Artikulli nr. 243-5622-3/1
për trashësinë e PCB-së > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë B22 Artikulli nr. 243-5622-4/1
për trashësitë e PCB-së 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë B22 Artikulli nr. 243-5622-5/1
për trashësi PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë C Artikulli nr. 243-5511-1/1
për trashësi PCB prej 3.2–4.0 mm, x = 4.5 mm, y = 14.95 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë C Artikulli nr. 243-5511-2/1
për trashësi PCB prej 4.0–4.8 mm, x = 3.7 mm, y = 14.15 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë C Artikulli nr. 243-5511-3/1
për trashësinë e PCB-së > 4.8 mm, x = 2.9 mm, y = 13.35 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë C Artikulli nr. 243-5511-4/1
për trashësitë e PCB-së 2.4–3.2 mm, x = 4.9 mm, y = 15.35 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
hm2.0 Mbulesë C Artikulli nr. 243-5511-5/1
për trashësi PCB < 2.4 mm, x = 6.3 mm, y = 16.75 mm, Testuar në përputhje me IEC 61076-4-101
Në kënd të drejtë
Numra të ndryshëm polësh? Lartësi të ndryshme të stakut? Mbulesa alternative kontakti? Variantet me konfigurime të veçanta? Kontaktet tërheqëse?
Karakteristikat
Konektorët hm2.0 përdoren, ndër të tjera, në CompactPCI. Ky është një standard i PICMG për sisteme të nivelit të lartë që përdorin teknologji 19-inç me një backplane pasiv. Falë dizajnit të tyre të qëndrueshëm dhe shpejtësive të transferimit të të dhënave deri në 3.125 Gbit/s, ata janë të përshtatshëm për kërkesa të larta në aspektin e performancës, qëndrueshmërisë dhe besueshmërisë. Konektori hm2.0 po përdoret gjithnjë e më shumë edhe për aplikime industriale, pasi ka një sistem lidhjesh të qëndrueshëm dhe, me hapësirë 2 mm, ofron dendësi të lartë kontaktesh. Konektori është i disponueshëm me 5 ose 8 rreshta sinjalesh dhe 12 gjatësi të ndryshme pinash.
Detajet me një vështrim
Detajet me një vështrim
Ne prodhojmë lidhës të bërë me porosi dhe të përshtatur me saktësi për aplikacionin tuaj.
tani për lidhësit e personalizuar
- Numra të tjerë pinash
- Lartësi të tjera grumbullimi
- Mbulime alternative për kontaktet
tani për lidhësit e personalizuar
Standardi IEC 61076-4-101
Seritë e lidhësve hard-metric ept hm2.0 janë zhvilluar dhe prodhuar në përputhje me standardin ndërkombëtar IEC 61076-4-101. Kjo siguron që përdoruesit të kenë një standard global për lidhjen e bordeve të qarkut të printuar duke përdorur lidhës me shumë pole. Bordet e qarkut të printuar mund të shkëmbehen lehtësisht nga një sistem në tjetrin. Parametrat kryesore si mbajtja, mburojimi dhe kodimi mbeten të përputhshme në të gjitha aplikacionet.
Lidhësit ept hm2.0 janë projektuar me hapësirë metrike 2 mm. Këta lidhës mund të vendosen lehtësisht në një rresht pa ndërprerë hapësirën 2 mm në ndërfaqe. Ky rregullim hapësirash ofron përparësi të veçanta në dizajnin e PCB-ve, pasi nuk harxhohet hapësirë brenda moduleve individuale të lidhësve.
Modulet A, D, L dhe M janë të pajisura me një bllok me shumë funksione. Ky bllok përmban futëset e kodimit të përcaktuara nga standardi. Udhëzuesit e integruar në formë sigurojnë rreshtim të saktë të shiritave prerës dhe të pranverës në raport me njëri-tjetrin, si dhe mbrojtje kundër shtrembërimit, përpara se të krijohet kontakti. Futjet koduese bllokohen në vend ose lirohen duke përdorur një mjet të thjeshtë futjeje dhe nxjerrjeje.
ept ofron katër gjatësi të ndryshme për anën e lidhjes dhe tre gjatësi për anën e prizës së shiritave prerës hm2.0. Gjatësitë e ndryshme të lidhjes kërkohen për t'u siguruar që linjat specifike të sinjalit ose të tokës të vendosen ose të shkëputen së pari kur futen ose hiqen montimet. Lidhjet e gjata 11.25 mm kërkohen kryesisht për rreshtat mbrojtës z dhe f.
Për të lehtësuar përputhjen dhe për të parandaluar që lidhësit të shtrembërohen, trupat izoluese janë të kënduar në skajet e tyre. Këto këndime sigurojnë pozicionim të saktë në bordin e qarkut të printuar dhe ofrojnë stabilitetin e nevojshëm midis moduleve.
Për të parandaluar ngatërrimin e bordeve të qarkut të printuar, kodimi i lidhësve është thelbësor në një sistem modern bus. Opsioni për kodim është tashmë i përcaktuar në IEC 61076-4-101. Të ashtuquajturat shtojca kodimi mund të vendosen me dorë në bllokun multifunksional të llojeve të lidhësve A, D, L dhe M. Shtojcat e ndryshme janë të koduara me ngjyra dhe për këtë arsye mund të identifikohen shpejt me një vështrim.
Lidhësit ept hm2.0 janë projektuar me hapësirë metrike 2 mm. Këta lidhës mund të vendosen lehtësisht në një rresht pa ndërprerë hapësirën 2 mm në ndërfaqe. Ky rregullim hapësirash ofron përparësi të veçanta në dizajnin e PCB-ve, pasi nuk harxhohet hapësirë brenda moduleve individuale të lidhësve.
Modulet A, D, L dhe M janë të pajisura me një bllok me shumë funksione. Ky bllok përmban futëset e kodimit të përcaktuara nga standardi. Udhëzuesit e integruar në formë sigurojnë rreshtim të saktë të shiritave prerës dhe të pranverës në raport me njëri-tjetrin, si dhe mbrojtje kundër shtrembërimit, përpara se të krijohet kontakti. Futjet koduese bllokohen në vend ose lirohen duke përdorur një mjet të thjeshtë futjeje dhe nxjerrjeje.
ept ofron katër gjatësi të ndryshme për anën e lidhjes dhe tre gjatësi për anën e prizës së shiritave prerës hm2.0. Gjatësitë e ndryshme të lidhjes kërkohen për t'u siguruar që linjat specifike të sinjalit ose të tokës të vendosen ose të shkëputen së pari kur futen ose hiqen montimet. Lidhjet e gjata 11.25 mm kërkohen kryesisht për rreshtat mbrojtës z dhe f.
Për të lehtësuar përputhjen dhe për të parandaluar që lidhësit të shtrembërohen, trupat izoluese janë të kënduar në skajet e tyre. Këto këndime sigurojnë pozicionim të saktë në bordin e qarkut të printuar dhe ofrojnë stabilitetin e nevojshëm midis moduleve.
Për të parandaluar ngatërrimin e bordeve të qarkut të printuar, kodimi i lidhësve është thelbësor në një sistem modern bus. Opsioni për kodim është tashmë i përcaktuar në IEC 61076-4-101. Të ashtuquajturat shtojca kodimi mund të vendosen me dorë në bllokun multifunksional të llojeve të lidhësve A, D, L dhe M. Shtojcat e ndryshme janë të koduara me ngjyra dhe për këtë arsye mund të identifikohen shpejt me një vështrim.
Modulariteti i sistemit hm2.0
Modulet ept hm2.0 ofrojnë një gamë opsionesh për optimizimin e dendësive të larta të kontakteve, veçanërisht kur kombinohen me lidhje koaksiale ose me fibra optike.
Duke përdorur modul tip A, mund të prodhohen lidhës me gjatësi 50 mm në intervale prej 25 mm deri në çdo gjatësi totale të dëshiruar.
Konektorët me bllok multifunksional (Llojet A, M, L) pozicionohen preferencialisht në fillim të një rreshti konektorësh. Modulet e Llojit B, nga ana tjetër, pozicionohen vetëm midis moduleve të tjera.
Modulet 25 mm të Llojeve C dhe N pozicionohen në fund të një rreshti konektorësh për shkak të mbrojtjes së polaritetit të kundërt. Asambleja e saktë e moduleve sigurohet nga insertet kodifikuese në bllokun multifunksional dhe nga modulet e tipit C dhe N.
Duke përdorur modul tip A, mund të prodhohen lidhës me gjatësi 50 mm në intervale prej 25 mm deri në çdo gjatësi totale të dëshiruar.
Konektorët me bllok multifunksional (Llojet A, M, L) pozicionohen preferencialisht në fillim të një rreshti konektorësh. Modulet e Llojit B, nga ana tjetër, pozicionohen vetëm midis moduleve të tjera.
Modulet 25 mm të Llojeve C dhe N pozicionohen në fund të një rreshti konektorësh për shkak të mbrojtjes së polaritetit të kundërt. Asambleja e saktë e moduleve sigurohet nga insertet kodifikuese në bllokun multifunksional dhe nga modulet e tipit C dhe N.
hm2.0 për aplikacione me shpejtësi të lartë
Aplikacionet me shpejtësi të lartë mund të zbatohen duke përdorur lidhësit hm2.0 të ept. Shpejtësi transferimi të të dhënave deri në 3,125 Gbit/s janë arritur në mënyrë të dëshmuar nën kushtet e përcaktuara më poshtë.
- Dy palë lidhës hm2.0 nga ept
- Dy pllaka standarde FR4, 1,6 mm të trasha me gjatësi gjurme 115 mm
- Një backplane standarde FR4, 4,4 mm e trashë me gjatësi gjurme 400 mm
- Duhet t'i kushtohet vëmendje e veçantë defekteve të lidhjes, efektit stub, efektit të lëkurës dhe humbjeve dielektrike gjatë dizajnit të aplikacionit
Do të ishim të lumtur t'ju ofronim detaje të mëtejshme dhe literaturë teknike relevante në lidhje me aplikimet me shpejtësi të lartë që përdorin lidhësit hm2.0. Ju lutemi mos hezitoni të na kontaktoni.
Pyetje të shpeshta: Pyetje dhe përgjigje rreth hm2.0
Për cilat shpejtësi transferimi të të dhënave janë të përshtatshëm lidhësit hm2.0? A është e mundur të vendosen komponentë me shtypje në të njëjtën vrimë të PCB-së në të dyja anët duke përdorur një sistem backplane hm2.0?
Për cilat shpejtësi transferimi të të dhënave janë të përshtatshëm lidhësit hm2.0?
Konektorët hm2.0 mbështesin shpejtësi transferimi të të dhënave deri në 3.125 Gbit/s.
A është e mundur të vendosen komponentë me shtypje në të njëjtën vrimë të PCB-së në të dyja anët duke përdorur një sistem backplane hm2.0?
Jo, fatkeqësisht kjo nuk është e mundur. Megjithatë, kemi gjetur një zgjidhje tjetër për këtë. Shiritat lidhës të drejtë janë gjithashtu të disponueshëm me pinë të gjata. Kjo do të thotë se, pas procesit të futjes, një mbulesë shtyhet mbi pjesën e pasme të backplane-it. Kjo lejon që të ashtuquajturat 'pllaka tranzicioni të pasme' të lidhen gjithashtu nga mbrapa.
