Float27 – Zgjidhja jonë në fushën e teknologjisë së lundruesme (floating)
Karakteristikat kryesore
- 1.27 mm hap
- 26.1 mm deri në 30.7 mm distancë midis pllakave
- ± 0.8 mm kompensim tolerance në drejtimet
- X dhe Y Deri në 2.4 mm rrëshqitje e kontaktit në drejtimin Z
Përparësitë
- Rezistencë e lartë ndaj dridhjeve dhe goditjeve
- Çlirim i stresit për zonën e lidhjes dhe pikat e saldimit (pikë saldimi) Forca
- të
- ulëta zhvendosjeje

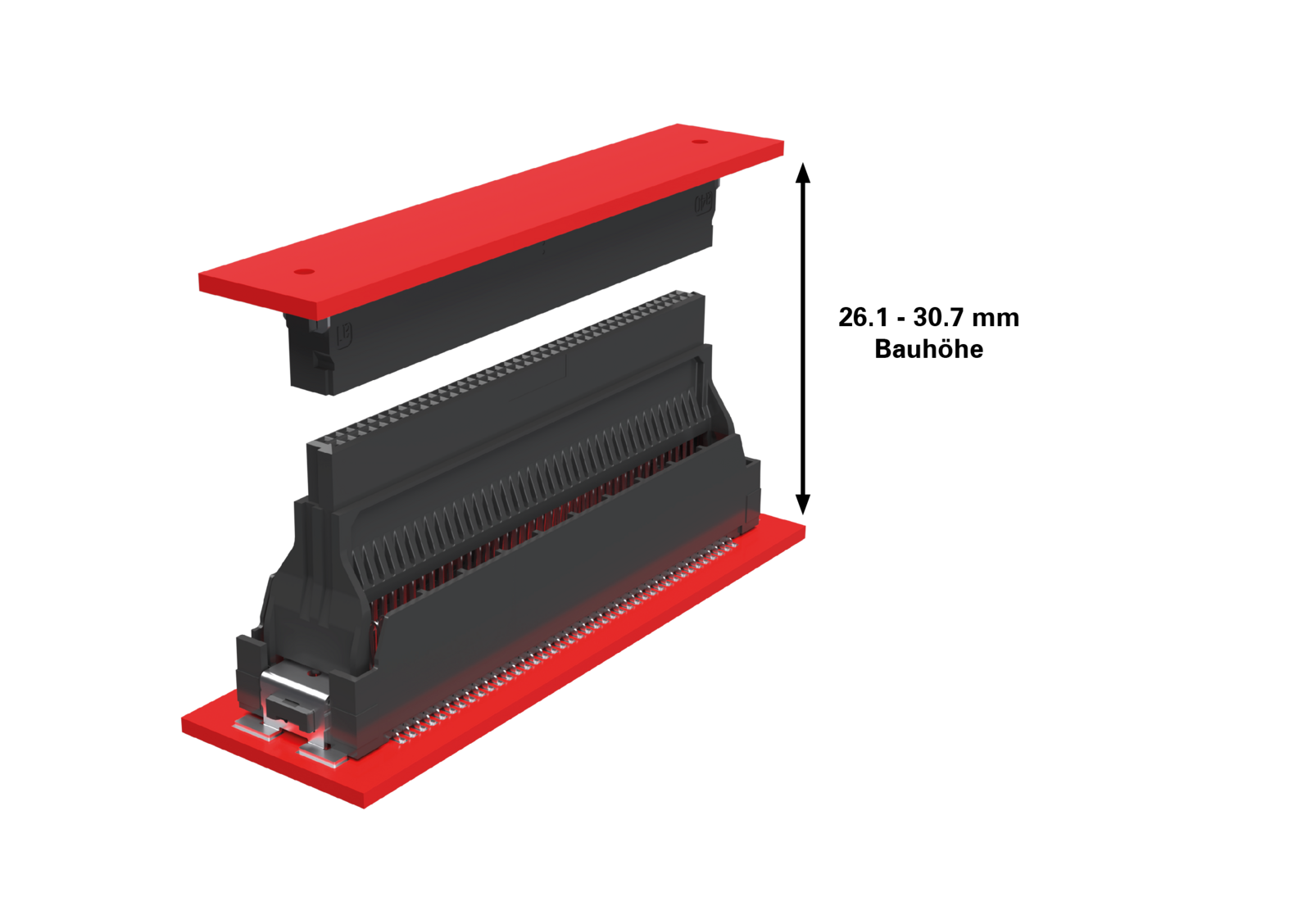

Float27: Pamje e përgjithshme
konektor femër e drejtë
Messerleiste gerade
konektor mashkull e drejtë
Numra të ndryshëm polësh? Lartësi të ndryshme të stakut? Mbulesa alternative kontakti? Variantet me konfigurime të veçanta? Kontaktet tërheqëse?

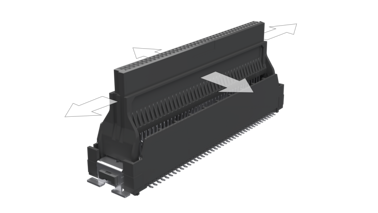

Pikat kryesore të lidhësit lundrues Float27 SMT
- ± 0,8 mm kompensim i tolerancës
- në drejtimet
- X dhe Y gjatë procesit të lidhjes
- dhe ndërkohë që janë të lidhura
Karakteristikat teknike të lidhësit Float27
Detajet me një vështrim
për lidhjen e saktë të lidhësve me fletë dhe konektor femër me pranvera
zhvendosje këndore për të kompensuar devijimin qendror dhe devijimin e këndit gjatë lidhjes
lidhje e sigurt me bordin e qarkut
Përpunim optimal falë pozicionimit të saktë
saldimi i besueshëm gjatë përpunimit
Stabilitet i lartë dhe kapaciteti mbajtës i ngarkesës së pikë saldimi
Detajet me një vështrim
për lidhje të sigurta dhe të besueshme
Kontakt i besueshëm përmes mbylljes së kontaktit mbi një sipërfaqe të rrumbullakët dhe të lëmuar
Besueshmëri e lartë përmes kompensimit të lartë të tolerancës (kompensim tolerance)
për të arritur kompensim me tolerancë të lartë
Float27 konektor për PCB
Float27 SMT –konektor për PCB në hap 1.27 mm me funksion floating tani ofrojnë pikërisht këtë dhe shumë më tepër: falë kompensim tolerance të lartë deri në ±0.8 mm, ato janë idealisht të përshtatshme për një gamë të gjerë aplikacionesh që përfshijnë ngarkesa jashtëzakonisht të larta nga goditjet dhe dridhjet, të cilat kërkojnë kalimin e hapësirave të mëdha në PCB dhe, për më tepër, duhet të përpunohen automatikisht. Duke kombinuar Float27 konektor femër me dizajne të ndryshme të lidhësve me teh One27 dhe një zonë të madhe mbivendosjeje, praktikisht çdo distancë midis pllakave nga 26.1 deri në 30.7 mm mund të arrihet. Ne garantojmë përpunueshmëri optimale të SMT-konektor për PCB falë një tolerancë koplanariteti prej vetëm 0.1 mm. Për më tepër, qëndrueshmëria maksimale sigurohet nga kontakt femër me këmbë të dyfishta.
Pse të mos provoni Float27konektor vetë dhe të porosisni menjëherë mostër tuaj falas!
Dominik Dotzer, Menaxher i Produktit, ept GmbH
FAQ: Pyetje dhe përgjigje rreth konektorëve të bordit të qarkut të printuar SMT Float27
Si mund të përpunohen konektorët SMT (konektor) të bordit të qarkut të printuar Float27?
Sistemi i lidhësve Float27 përpunohet duke përdorur Teknologjinë e Montimit në Sipërfaqe (SMT) dhe për këtë arsye saldohet drejtpërdrejt në pllakat e qarkut të printuar. kunj pozicionimi në anën e poshtme të lidhësve Float27 sigurojnë pozicionim të saktë në pllakën e qarkut të printuar. ept gjithashtu garanton një koplanaritet maksimal prej 0.1 mm midis kontakteve për të siguruar saldime të besueshme gjatë përpunimit.
Në çfarë mënyrash mund të lidhen me njëra-tjetrën bordet e qarkut të printuar duke përdorur lidhësit Float27 SMT?
Duke i kombinuar ato me pin headers të ndryshëm nga One27 familje konektorësh, lidhjet midis bordeve të qarkut të printuar mund të realizohen si në konfigurime paralele ashtu edhe në kënd të drejtë.
Cili distancim i PCB-ve mund të arrihet me lidhësit Float27?
Me lidhësit e bordit të qarkut të printuar Float27, mund të arrihet një ' distancë midis pllakave ' minimal prej 26,1 mm dhe një ' distancë midis pllakave ' maksimal prej 30,70 mm. Kjo bëhet e mundur, pjesërisht, nga 'übersteckbereich' i madh prej 2,4 mm. 'Messer-' dhe ' konektor femër ' mund të tërhiqen kështu deri në 1,5 mm, duke garantuar ende kontakt optimal dhe të besueshëm.
Pse kontakti midis tehut dhe lidhësit me pranverë (konektor femër) është veçanërisht i besueshëm në lidhësit Float27?
Tek lidhësit Float27, kontakti bëhet përmes një kontakti me pranverë me dy lobë (kontakt femër) që rrethon gjilpërën e kontaktit (kunj kontakti) të shiritit me tehë (konektor mashkull). Për më tepër, kontakti bëhet përmes sipërfaqes së lëmuar, të rrotulluar të kontaktit me pranverë. Kjo parandalon konsumimin e sipërfaqes së kontaktit dhe formimin e grimcave metalike gjatë futjes së lidhësve Float27.
Për cilat aplikacione përdoren Float27 konektor për PCB?
Float27 konektor janë të përshtatshme për të gjitha aplikimet që i nënshtrohen ngarkesave të larta goditjeje dhe dridhjeje. Via me meandër ( kompensim tolerance ) lehtëson stresin në zonën e saldimit, redukton stresin në pikë saldimi dhe siguron forca të ulëta zhvendosjeje. Float27 konektor janë gjithashtu të përshtatshme për proceset e montimit të automatizuar ose kur disa konektor duhet të saldohen në një bord qarku të printuar. Tolerancat e prodhimit kompensohen nga funksioni i kompensimit të pozicionit ( floating ) deri në ± 0.8 mm.
Cilat toleranca kompensojnë Float27 konektor për PCB?
konektor Float27 lejojnë një shkallë të lartë kompensim tolerance. Kjo do të thotë se kur lidhen tehët dhe konektor femër, si dhe ndërkohë që janë të lidhura, lejohet një tolerancë zhvendosjeje ± 0,8 mm si në boshtin longitudinal ashtu edhe në atë transversal. Për më tepër, një rrëshqitje e kontaktit deri në 2,4 mm siguron këtë shkallë të lartë kompensim tolerance edhe në drejtimin Z.
A mund të inspektohen bashkimet e saldimit të konektorëve Float27 SMT konektor në bordin e qarkut të printuar me anë të inspektimit optik automatik (AOI)?
Po, dizajni i kontakteve të lidhësve Float27 është projektuar për inspektim optik automatik pas saldimit. Kontaktet në lidhësit Float27 konektor për PCB janë të rregulluara në një model të alternuar, në mënyrë që inspektimi optik automatik të mund të kryhet nga një anë.
A janë bordet e qarkut të printuar eptkonektor të përputhshme me RoHS?
RoHS (Kufizimi i përdorimit të disa substancave të rrezikshme) është direktiva që kufizon përdorimin e disa substancave të rrezikshme në pajisjet elektrike dhe elektronike.
Ne konfirmojmë se konektorët Float27 konektor nga ept përputhen me Direktivën RoHS 2011/65/EU, sipas certifikatës RoHS. Informacione të mëtejshme mund të gjenden nën RoHS & REACH.
