Produktet Zero8 janë të disponueshme për distancë midis PCB-ve prej 6–21 mm. Do të ishim të lumtur t'ju ndihmonim.
Prizë e drejtë e mburojtur
Priza Zero8 me profil të mesëm e mburojtur Artikulli nr. 405-53112-51
Lartësia: 2.65 mm, Përputhja e kontaktit 1.5 mm, Konektor me 12 pinë dhe hapësirë 0,8 mm, Teknologjia e lidhjes SMT, Mbrojtja EMC, Niveli i performancës 1
Priza Zero8 me profil të mesëm e mburojtur Artikulli nr. 405-53120-51
Lartësia: 2.65 mm, Përputhja e kontaktit 1.5 mm, Numri i poleve 20 në një rrjetë 0.8 mm, Teknologjia e lidhjes SMT, Mbrojtja EMC, Niveli i performancës 1
Priza Zero8 me profil të ulët e mbrojtur Artikulli nr. 405-52112-51
Lartësia: 1.15 mm, Përputhja e kontaktit 1.5 mm, Konektor me 12 pinë dhe hapësirë 0,8 mm, Teknologjia e lidhjes SMT, Mbrojtja EMC, Niveli i performancës 1
Priza Zero8 me profil të ulët e mbrojtur Artikulli nr. 405-52120-51
Lartësia: 1.15 mm, Përputhja e kontaktit 1.5 mm, Numri i poleve 20 në një rrjetë 0.8 mm, Teknologjia e lidhjes SMT, Mbrojtja EMC, Niveli i performancës 1
Priza e blinduar Zero8 me profil të lartë Artikulli nr. 405-54112-51
Lartësia: 7.15 mm, Përputhja e kontaktit 1.5 mm, Konektor me 12 pinë dhe hapësirë 0,8 mm, Teknologjia e lidhjes SMT, Mbrojtja EMC, Niveli i performancës 1
Priza e blinduar Zero8 me profil të lartë Artikulli nr. 405-54120-51
Lartësia: 7.15 mm, Përputhja e kontaktit 1.5 mm, Numri i poleve 20 në një rrjetë 0.8 mm, Teknologjia e lidhjes SMT, Mbrojtja EMC, Niveli i performancës 1

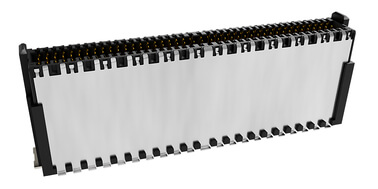

Zero8 plug, profil jashtëzakonisht i lartë, i mburojtur Artikulli nr. 405-55112-51
Lartësia: 8.65 mm, Përputhja e kontaktit 1.5 mm, Konektor me 12 pinë dhe hapësirë 0,8 mm, Teknologjia e lidhjes SMT, Mbrojtja EMC, Niveli i performancës 1
Zero8 plug, profil jashtëzakonisht i lartë, i mburojtur Artikulli nr. 405-55120-51
Lartësia: 8.65 mm, Përputhja e kontaktit 1.5 mm, Numri i poleve 20 në një rrjetë 0.8 mm, Teknologjia e lidhjes SMT, Mbrojtja EMC, Niveli i performancës 1
Priza me mburojë me profil të mesëm Zero8 Artikulli nr. 406-53112-51
Lartësia: 7.85 mm, Përputhja e kontaktit 1.5 mm, Konektor me 12 pinë dhe hapësirë 0,8 mm, Teknologjia e lidhjes SMT, Mbrojtja EMC, Niveli i performancës 1
Priza me mburojë me profil të mesëm Zero8 Artikulli nr. 406-53120-51
Lartësia: 7.85 mm, Përputhja e kontaktit 1.5 mm, Numri i poleve 20 në një rrjetë 0.8 mm, Teknologjia e lidhjes SMT, Mbrojtja EMC, Niveli i performancës 1
Prizë Zero8 me profil të ulët e mbrojtur Artikulli nr. 406-52112-51
Lartësia: 4.85 mm, Përputhja e kontaktit 1.5 mm, Konektor me 12 pinë dhe hapësirë 0,8 mm, Teknologjia e lidhjes SMT, Mbrojtja EMC, Niveli i performancës 1
Prizë Zero8 me profil të ulët e mbrojtur Artikulli nr. 406-52120-51
Lartësia: 4.85 mm, Përputhja e kontaktit 1.5 mm, Numri i poleve 20 në një rrjetë 0.8 mm, Teknologjia e lidhjes SMT, Mbrojtja EMC, Niveli i performancës 1
Priza e blinduar Zero8 me profil të lartë Artikulli nr. 406-54112-51
Lartësia: 10.85 mm, Përputhja e kontaktit 1.5 mm, Konektor me 12 pinë dhe hapësirë 0,8 mm, Teknologjia e lidhjes SMT, Mbrojtja EMC, Niveli i performancës 1
Priza e blinduar Zero8 me profil të lartë Artikulli nr. 406-54120-51
Lartësia: 10.85 mm, Përputhja e kontaktit 1.5 mm, Numri i poleve 20 në një rrjetë 0.8 mm, Teknologjia e lidhjes SMT, Mbrojtja EMC, Niveli i performancës 1
Priza Zero8 e mbrojtur dhe e pjerrët Artikulli nr. 405-51112-51
i kënduar në 90°, Përputhja e kontaktit 1.5 mm, Konektor me 12 pinë dhe hapësirë 0,8 mm, Teknologjia e lidhjes SMT, Mbrojtja EMC, Niveli i performancës 1
Priza Zero8 e mbrojtur dhe e pjerrët Artikulli nr. 405-51120-51
i kënduar në 90°, Përputhja e kontaktit 1.5 mm, Numri i poleve 20 në një rrjetë 0.8 mm, Teknologjia e lidhjes SMT, Mbrojtja EMC, Niveli i performancës 1
Prizë e blinduar Zero8 me kënd Artikulli nr. 406-51112-51
i kënduar në 90°, Përputhja e kontaktit 1.5 mm, Konektor me 12 pinë dhe hapësirë 0,8 mm, Teknologjia e lidhjes SMT, Mbrojtja EMC, Niveli i performancës 1
Prizë e blinduar Zero8 me kënd Artikulli nr. 406-51120-51
i kënduar në 90°, Përputhja e kontaktit 1.5 mm, Numri i poleve 20 në një rrjetë 0.8 mm, Teknologjia e lidhjes SMT, Mbrojtja EMC, Niveli i performancës 1
Cilat janë përfitimet e teknologjisë së re ScaleX?
Si funksionon kontakti me dy anë? Çfarë shpejtësish transferimi të të dhënave mund të arrini me lidhësit Zero8? Çfarë përfitimesh ofron dizajni me mburojë të mbyllur? Sa fleksibël mund të jetë dizajni i pajisjes suaj me lidhësit Zero8? Do
t'i gjeni përgjigjet e pyetjeve tuaja në këtë film të shkurtër të animuar. Hidhni një sy këtu (ose në YouTube)!
Karakteristikat e lidhësve SMT 0.8 mm me teknologjinë ScaleX

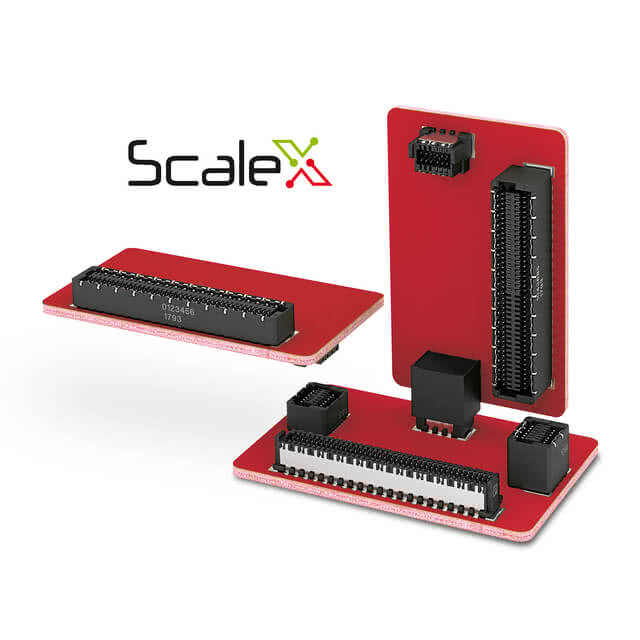

ScaleX – ky markë përfaqëson teknologji kontakti të dyanshme dhe të qëndrueshme brenda një sistemi lidhësish me shkallëzim fleksibël.
Lidhësit tanë me kontakte pranverore të serisë Zero8 ofrojnë kontakt veçanërisht të besueshëm falë ScaleX. Kjo i bën ata idealë për aplikime në sektorë industrialë me kërkesa të larta. Edhe streset e vazhdueshme, si ato të shkaktuara nga dridhjet dhe goditjet, nuk paraqesin problem për këta lidhës gjermanë me cilësi të lartë. Në të njëjtën kohë, ju përfitoni nga fleksibiliteti i plotë falë shkallëzueshmërisë së lidhësve bord-në-bord.
Soket Zero SMT
Detajet me një vështrim
Pajisje kundër shtrembërimit
për të siguruar që prizë dhe soketi janë lidhur siç duhet
Fresat hyrëse

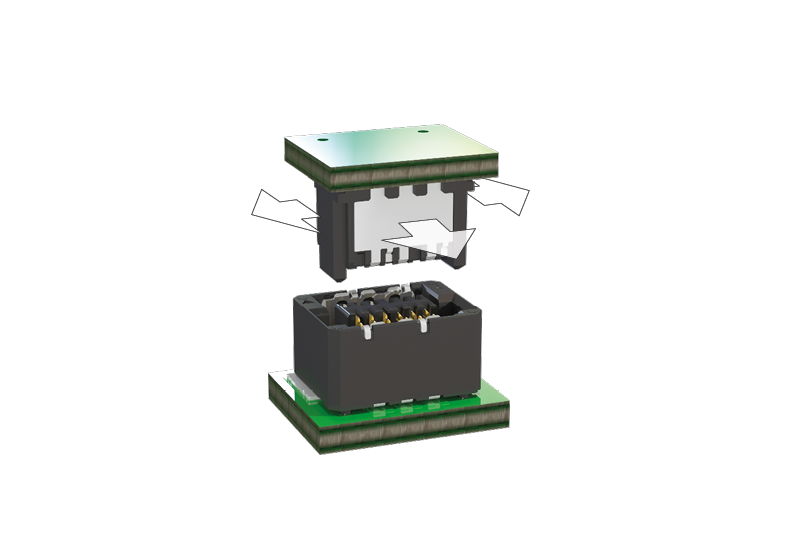

për të kompensuar zhvendosjen qendrore dhe këndore gjatë montimit
Bllokimi i bordit
për një lidhje të sigurt me bordin e qarkut të printuar
kodim pin
për të siguruar që lidhësi të jetë pozicionuar siç duhet në bordin e qarkut
Përbashkësia e planeve
për saldime të besueshme gjatë përpunimit
Formimi i meniskut
për stabilitet të lartë dhe forcë të lidhjes me saldim
Zero SMT Plug
Detajet me një vështrim
Sistem kontakti me dy anë
për lidhje elektrike të besueshme në mjedise industriale (shok, dridhje, cikle termike, gazra korrozivë)
Sipërfaqe kontakti e lëmuar
Kontakti në anën homogjene të ruluar me sipërfaqe me cilësi të lartë mundëson 500 cikle montimi.
Kontaktet e mbrojtura
Gjeometria e optimizuar e kontaktit dhe e kasës redukton dëmtimet në kontakte.
Rrjedha e të dhënave

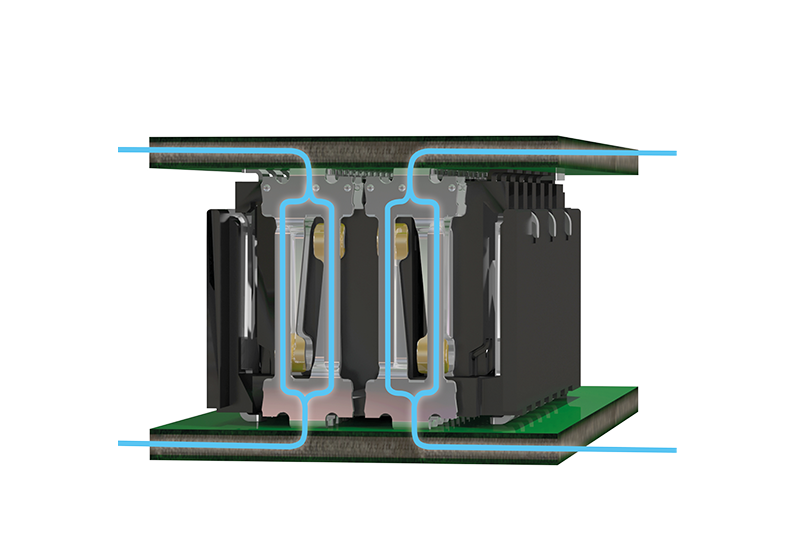

Gjeometria e kontaktit e optimizuar për HF siguron shpejtësi të transferimit të të dhënave prej 16 Gbit/s.
Mbrojtja EMC
Mbrojtja me dy anë siguron pajtueshmëri të lartë elektromagnetike për integritet optimal të sinjalit në mjedise industriale.
kompensim i tolerancës
Besueshmëri e lartë falë kompensimit me tolerancë të lartë
Sistem kontakti gjinisë neutrale: kontakt dyanshëm për besueshmëri maksimale të kontaktit në lidhësit SMT
Ndryshe nga lidhësit konvencionalë SMD, të cilët krijojnë kontakt përmes një kontakti teh dhe një kontakti pranveror, lidhësi ynë i mburojtur Zero8 bord-në-bord ka si kontakt teh ashtu edhe kontakt pranveror në çdo çift lidhës (plug ose socket). Me këtë teknologji të besueshme lidhjeje, ky lidhës me hapësirë 0.8 mm siguron kontakt të dyfishtë në një pin të vetëm, duke ofruar redundancë të lartë dhe kështu besueshmëri maksimale të kontaktit. Si rezultat, sistemi i kontaktit gjinisëhëm neutral siguron një lidhje të sigurt, të fortë dhe të papërshkueshme nga gazi pavarësisht ndikimeve të jashtme si goditjet, dridhjet, ciklet termike dhe gazrat korrozive. Kompensimi me tolerancë shumë të lartë prej 0.4 mm kur lidhen, i mundësuar nga sistemi i kontaktit gjinisë neutral të lidhësit Zero8, e bën gjithashtu lidhësin veçanërisht të shkallëzueshëm.
Gjeometria e kutisë izoluese është gjithashtu e dizajnuar në mënyrë që kontaktet të jenë të vendosura thellë brenda trupit izoluese, duke i mbrojtur ato në një shkallë që dëmtimi i kontakteve është praktikisht i pamundur. Për më tepër, gjeometria parandalon në mënyrë të besueshme futjen e gabuar të kontakteve.
Hapësira e PCB-ve fleksibël: lidhësit e duhur për çdo kërkesë

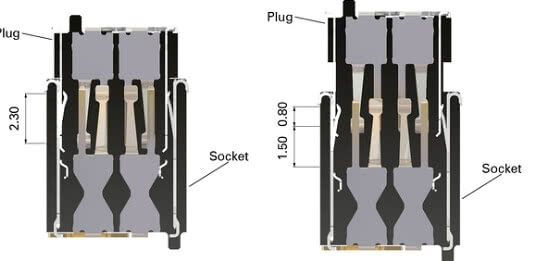

Konektorët tanë PCB janë të fortë dhe ofrojnë kompensim të shkëlqyer të tolerancës. Qoftë gjatë instalimit apo kur janë të lidhur, konektorët SMT përshtaten me kërkesat tuaja specifike. Konektorët madje tolerojnë trajtim të gabuar. Çfarëdo që keni në mendje, mund të mbështeteni te konektorët Zero8.
Konektorët me shumë pina nga ept nuk kanë nevojë të futen plotësisht deri te ndalesa. Falë diapazonit të futjes prej 2.3 mm, konektorët ept përshtaten në mënyrë të përkryer në aplikacionet tuaja. Piri dhe priza mund të futen në mënyrë të ndryshueshme brenda një diapazoni prej 1.5 mm pa ndikuar në transmetimin e të dhënave. Në varësi të kërkesave, mund të arrihet një distancë në PCB nga 6.00 deri në 21.00 mm.
Futja e plotë e prizës arrit distancën minimale të mundshme midis PCB-ve. Për distancën maksimale të mundshme, futni prizën dhe soketin vetëm 0,8 mm në njëri-tjetrin. Kjo sipërfaqe kontakti është e mjaftueshme për të siguruar një lidhje të shpejtë dhe të sigurt.
Konektorët Zero8 PCB të specifikuar në përputhje me PICMG Modblox7
ModBlox7 përcakton specifikimin bazë për një PC kuti modulare, që përfshin module funksionale të ndryshme si CPU-ja, furnizimi me energji dhe I/O-të. Ky standard i ri, neutral ndaj furnizuesve, u mundëson përdoruesve të zbatojnë një gamë të gjerë kombinimesh pajisjesh në një dizajn modular përmes njësive funksionale të ndërveprueshme. PICMG® gjithashtu synoi të reduktojë kostot dhe të promovojë qëndrueshmërinë. Specifikimi i ri i PICMG® mbulon dizajnin mekanik, njësitë funksionale modulare dhe lidhjet elektrike përmes konektorëve me pinout të paracaktuar.
Një PC kuti përbëhet nga një kornizë, një ose dy njësi furnizimi me energji, dhe një ose dy CPU, secili me deri në katër porte PCI Express dhe deri në tetë porte I/O të bazuara në USB. Çdo modul, nga ana tjetër, mund të përfshijë deri në tre karta qarku të stampuar të vendosura njëra mbi tjetrën, në varësi të kompleksitetit të njësisë. Dimensionet e PC-së kuti specifikohen në terma të lartësisë dhe thellësisë. Gjerësia e përparme, megjithatë, ndryshon në varësi të numrit të njësive. Këto, nga ana tjetër, mund të përbëhen secila nga një ose më shumë slot-e të ashtuquajtura 1.4 inç. Kështu, dymbëdhjetë slot-e mund të rreshtohen në një rresht deri në një gjerësi maksimale prej 16.8 inç. Në një konfigurim standard për
pajisje modulare, vëmendje e veçantë i kushtohet natyrisht lidhjes elektrike dhe mekanike të moduleve individuale përmes konektorëve. Në përputhje me kushtet e funksionimit të PC-ve box, Zero8 është një lidhës SMT me shpejtësi të lartë që karakterizohet jo vetëm nga qëndrueshmëria e tij e jashtëzakonshme gjatë instalimit, por edhe nga tolerancat e larta gjatë funksionimit dhe rezistenca e shkëlqyer ndaj kushteve të pafavorshme mjedisore. Duke qenë se disa aplikacione kërkojnë një lidhës shtesë për të siguruar besueshmëri përmes redundancës, duhet të jetë gjithashtu e mundur përdorimi i disa lidhësve njëkohësisht në një bord qarku të printuar. Kjo kërkon një shkallë të lartë kompensimi të devijimit gjatë lidhjes, si dhe toleranca operative. Lidhësi Zero8 PCB zotëron të gjitha këto karakteristika.
Konektorët PCB: mburojë EMC për lidhjet PCB me cilësinë më të lartë

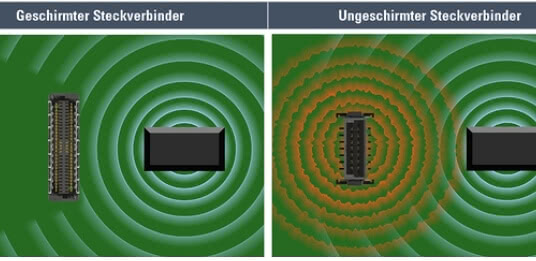

Ndërsa dendësia e instalimit rritet, rritet edhe rreziku i ndërhyrjes elektromagnetike të ndërsjellë. Për ta parandaluar këtë, përdoren lidhës të mburojtur, pasi ofrojnë më mirë përputhshmëri elektromagnetike (EMC). EMC është thelbësore për funksionimin pa ndërhyrje të komponentëve dhe aplikacioneve elektrike.

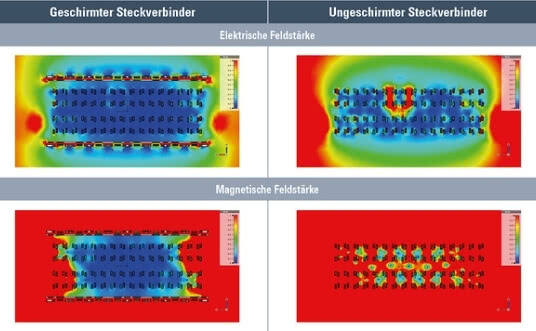

Konektorët tanë Zero8 bord-në-bord kanë mbrojtjedypalëshe, duke siguruar performancë optimale EMC. Kjo garanton transmetim të dhënave pa ndërhyrje në pothuajse çdo mjedis. Materiali mbrojtës i përdorur është posaçërisht i përshtatshëm për komponentë me kërkesa të larta për përputhshmëri elektromagnetike. Kjo garanton një induktancë lidhëse maksimale prej 10 pikohenri. Kjo i bën lidhësit PCB në familjen Zero8 zgjedhjen ideale për aplikime në Industrinë 4.0 dhe Internetin e Gjërave.
Koncepti i mburojës me sipërfaqe të gjerë devijon në mënyrë të besueshme rrymat e ndërhyrjes drejt lidhjes me tokën përmes disa kontakteve në të dy bordet e qarkut të printuar. Efektet e forcës së fushës elektrike dhe magnetike mbi lidhësit e PCB-së mund të simulohen qartë duke përdorur induktancën e çiftimit. Përkundrazi, kur lidhësi mund të veprojë si burim ndërhyrjeje, komponentët dhe pjesët ngjitur mbrohen në mënyrë efektive.
Ne prodhojmë lidhës të bërë me porosi dhe të përshtatur me saktësi për aplikacionin tuaj.
Po kërkoni një lidhës SMT të mburojtur që është i qëndrueshëm dhe siguron kontakt të besueshëm? Në mënyrë ideale, një që mund të shkallëzohet gjithashtu për t'iu përshtatur kërkesave tuaja specifike?

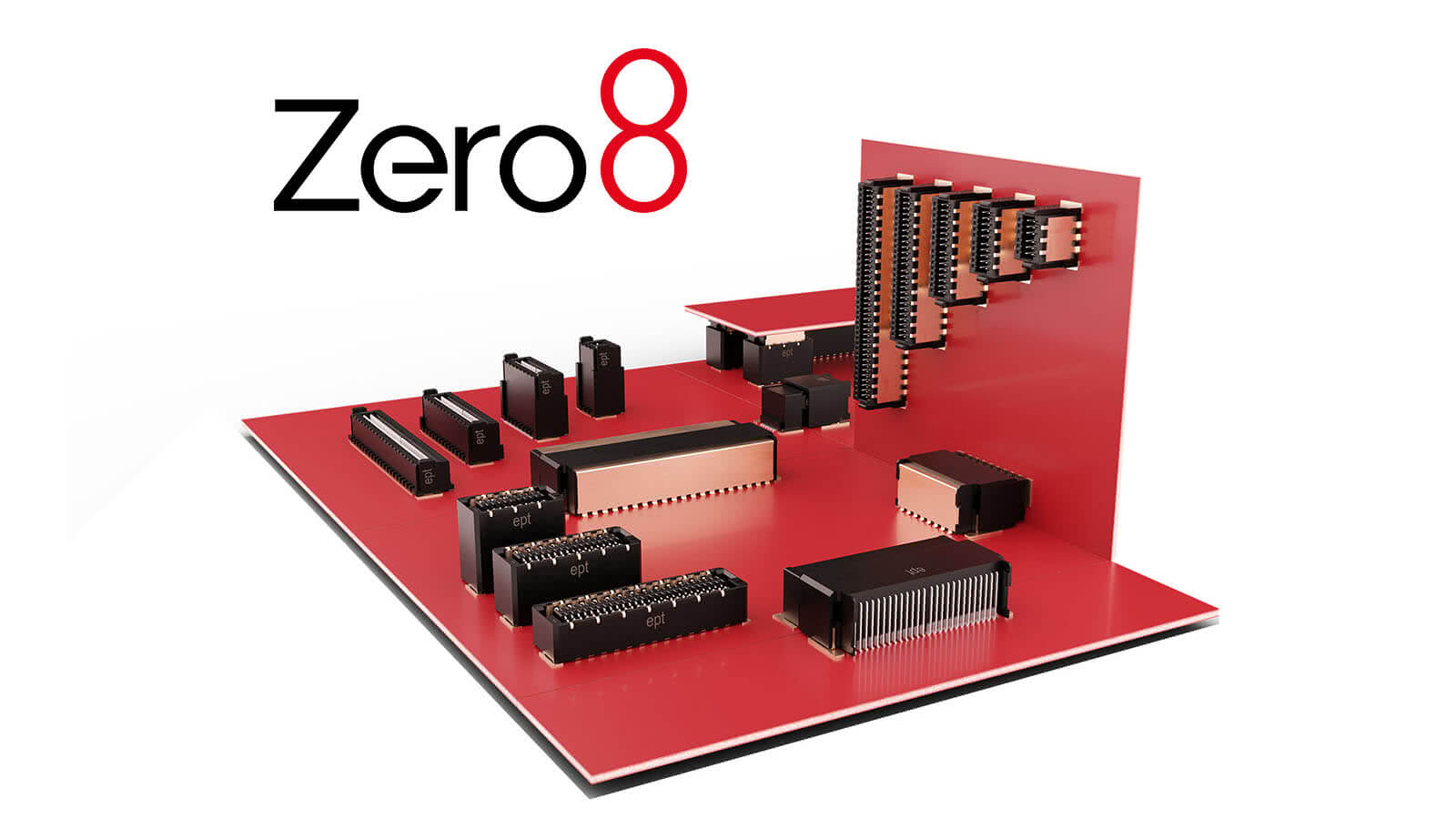

Gama jonë Zero8 e lidhësve PCB me hapësirë 0.8 mm është zhvilluar për aplikime industriale të kërkuara dhe ofron shkallëzueshmëri maksimale. Ju
mund të përshtatni lirshëm llojin e kasës, numrin e pinave dhe lartësinë e grumbullimit të lidhësve SMT sipas kërkesave tuaja specifike. Lidhësit tanë PCB garantojnë një shpejtësi transferimi të të dhënave prej 16 Gbit/s. Lidhja PCB mund të implementohet në konfigurime paralele, me kënd të drejtë ose horizontale. Ne ofrojmë soketë dhe spinje në versione me profil të ulët, të mesëm dhe të lartë, si dhe versione me kënd; spinja është gjithashtu e disponueshme në një version me profil x-të lartë.

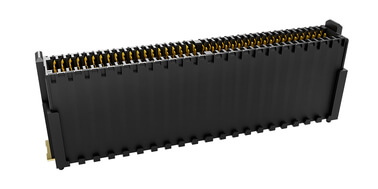

Falë lartësive të ndryshme të montimit, lidhësit Zero8 bord-me-bord ju lejojnë të arrini distancë midis PCB-ve nga 6,00 deri në 21,00 mm. Lidhësit ept janë në dispozicion në versione nga 12-pin deri në 80-pin. Por kjo nuk është e gjitha: gjithashtu keni zgjedhje kur bëhet fjalë për mburojimin! Të dyja anët e çiftit të lidhësve me ose pa mburojë? Ose vetëm njëra anë me mburojë? Zgjedhja është e juaja. Të gjithë lidhësit Zero8 janë plotësisht ndër-kompatibël dhe mund të kombinohen lirshëm, pavarësisht nëse zgjidhni lidhës të pambrojtur apo të mbrojtur.
Pyetje të shpeshta: Pyetje dhe përgjigje rreth konektorëve Zero8 SMT PCB
Si mund të montohen lidhësit Zero8 SMT PCB?Në çfarë mënyrash mund të lidhen me njëra-tjetrën bordet e qarkut të printuar duke përdorur lidhësit Zero8 SMT?Çfarë lloj rrymash mund të transmetohen duke përdorur lidhësit Zero8?Cilat janë veçoritë kryesore të konceptit të ri të lidhjes?Çfarë përfaqëson teknologjia ScaleX?Për cilat shpejtësi transferimi të të dhënave janë të përshtatshme lidhësit Zero8 SMT?Për cilat aplikacione është e përshtatshme versioni i mbrojtur?A kompenson dizajni i lidhjes Zero8 tolerancat në aplikimin tim?
Si mund të montohen lidhësit Zero8 SMT PCB?
Sistemi i lidhësve Zero8 prodhohet duke përdorur Teknologjinë e Montimit në Sipërfaqe (SMT) dhe për këtë arsye saldohet drejtpërdrejt në bordet e qarkut të printuar. Lidhësit zakonisht furnizohen në paketim me shirit dhe rrotullë, që mundëson montim plotësisht të automatizuar pick-and-place. Pinët e pozicionimit në anën e poshtme të lidhësve Zero8 sigurojnë pozicionim të saktë në bordin e qarkut të printuar. ept gjithashtu garanton një koplanaritet maksimal të kontaktit prej 0,1 mm për të siguruar saldimin e besueshëm gjatë përpunimit.
Në çfarë mënyrash mund të lidhen me njëra-tjetrën bordet e qarkut të printuar duke përdorur lidhësit Zero8 SMT?
Dizajnet e ndryshme brenda familjes së lidhësve Zero8 mundësojnë lidhjen e bordeve të qarkut të printuar në konfigurime paralele me lartësi grumbullimi nga 6 deri në 21 mm, si dhe në konfigurime horizontale ose me kënd të drejtë.
Çfarë lloj rrymash mund të transmetohen duke përdorur lidhësit Zero8?
Falë aliazhit të bakrit me cilësi të lartë dhe me përçueshmëri të shkëlqyer, një lidhës me 50 pinë mund të përballojë rryma deri në 1,7 A në një temperaturë ambienti prej 20 °C. Këto vlera zakonisht arrihen me lidhës që kanë hapësirë ndërmjet pinëve të paktën 1,27 mm.
Cilat janë veçoritë kryesore të konceptit të ri të lidhjes?
Çdo çift lidhës (shtojcë ose prizë) përmban si kontakt me teh ashtu edhe kontakt me pranverë. Ky dizajn me dy kontakte siguron një lidhje të sigurt dhe të papërshkueshme nga gazi në mjedise industriale dhe është rezistent ndaj ndikimeve të jashtme si goditjet, dridhjet, ciklet termike, gazrat korrozive etj. Kontakti në sipërfaqen homogjene të rrotulluar me përfundime me cilësi të lartë garanton të paktën 500 cikle lidhjeje dhe redukton gërvishtjen e sipërfaqes të shkaktuar nga mikro-lëvizjet.
Çfarë përfaqëson teknologjia ScaleX?
Marka teknologjike ScaleX përshkruan shkallëzueshmërinë e sistemit të lidhësve në aplikime praktike dhe avantazhet e teknologjisë së kontaktit: Lidhje mekanike
dhe elektrike të besueshme falë një sistemi kontakti
dypalësh Dizajn i fleksibël i pajisjes: numra të ndryshëm pinash, forma të ndryshme dhe lartësi stivimi me mbrojtje të lartë kundër futjes së gabuar
Shumanshmëria: Konektorë bord-me-bord në versione të mbuluara dhe
të pambuluara Forcë: teknologji lidhjeje për kompensim të tolerancës së lartë dhe mbrojtje të kontakteve
Shpejtësi të dhënave deri në 16 Gbit/s: opsionalisht me koncept mbrojtës të mbyllur për mbrojtje të lartë EMC
Për cilat shpejtësi transferimi të të dhënave janë të përshtatshme lidhësit Zero8 SMT?
Simulimet që përdorin sistemin e lidhësit Zero8 me 16 Gbit/s demonstrojnë integritet të shkëlqyer të sinjalit. Parametrat S mund të sigurohen për simulimet e aplikacionit tuaj; ju lutemi na kontaktoni në sales@ept.de
Për cilat aplikacione është e përshtatshme versioni i mbrojtur?
Koncepti i mburojës siguron përputhshmëri elektromagnetike optimale (EMC) në aplikimet industriale dhe është i përshtatshëm për të gjitha pajisjet me transmetim të brendshëm të të dhënave me shpejtësi të lartë që klasifikohen si burime të ndërhyrjeve dhe/ose si thithës të ndërhyrjeve: konverterë frekuencash, furnizime me energji, sisteme UPS, njësitë elektrike të drejtuara, pajisje ndërprerëse, sisteme kontrolli, sisteme I/O, pajisje mjekësore, teknologji matëse, sisteme komunikimi, teknologji rrjeti, sensorë, pajisje për transmetim video.
A kompenson dizajni i lidhjes Zero8 tolerancat në aplikimin tim?

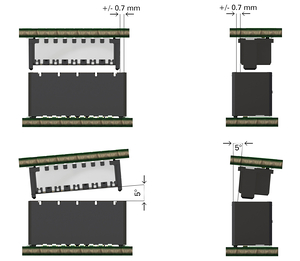

Dizajni i ri i lidhjes siguron një shkallë të lartë kompensimi të tolerancave gjatë instalimit (shmangie këndore deri në 5°, shmangie qendrore ± 0,7 mm) dhe gjithashtu kompenson tolerancat në anën e pajisjes prej ± 0,4 mm në drejtimet x dhe y dhe 1,5 mm në drejtimin z sapo komponentët të jenë lidhur.
