Lidhje plug-in me shpejtësi të lartë deri në 28 Gbit/s
Karakteristikat
- Konektorë me lidhje të
- drejtpërdrejtë, 20 deri në 200 kontakte, shpejtësi
- transferimi të të dhënave 28
- Gbit/s, kapacitet bartjeje
- rryme 3.2 A, 500 cikle
- lidhjeje, të paketuar në shirit & rrotë ose në tavë, trashësia e
- kartës së bijës 1.60 mm
Aplikimet
- Automatizim industrial i
- integruar, komunikime të dhënash
EC.8: Përmbledhje
EC.8 - drejtë
EC.8, vetëm 20p Artikulli nr. 408-52020-000-11
EC.8 pikërisht 40p Artikulli nr. 408-52040-000-11
EC.8 drejt 60p Artikulli nr. 408-52060-000-11
EC.8 drejt 60p Artikulli nr. 408-52060-100-11
EC.8 saktësisht 80p Artikulli nr. 408-52080-100-11
EC.8 pikërisht 100p Artikulli nr. 408-52100-100-11
EC.8 drejt 120p Artikulli nr. 408-52120-100-11
EC.8, 140 faqe Artikulli nr. 408-52140-100-11
EC.8 drejt 160p Artikulli nr. 408-52160-100-12
EC.8 drejt 180p Artikulli nr. 408-52180-100-12
EC.8, vetëm 200p Artikulli nr. 408-52200-100-12
EC.8, vetëm 200p Artikulli nr. 408-52200-103-12
Numra të ndryshëm polësh? Lartësi të ndryshme të stakut? Mbulesa alternative kontakti? Variantet me konfigurime të veçanta? Kontaktet tërheqëse?
EC.8: Sistemi me lidhje të drejtpërdrejtë me shpejtësi të lartë
Ndryshe nga lidhësit konvencionalë, lidhësit direct-plug minimizojnë një gamë të gjerë pengesash si ndryshimet e drejtimit, reflektimet dhe ndryshimet në seksionin transversal, duke siguruar transmetim të qartë të sinjalit.
Një raport i detajuar mbi karakteristikat me shpejtësi të lartë, si dhe parametrat S për simulimin e dizajnit tuaj, janë në dispozicion me kërkesë: sales@ept.de
Detajet me një vështrim
për të kompensuar zhvendosjen qendrore dhe këndore gjatë montimit
për të siguruar kontaktin e duhur me kartën plug-in
saldimi i besueshëm gjatë përpunimit
Mbrojtje kundër shtrembërimit dhe kompensim i tolerancës për kartën plug-in
Parandalon që kapësi të rrotullohet mbi bordin
- Numra të tjerë pinash
- Lartësi të tjera të stakut
- Mbulime alternative për kontaktet
Pyetni tani për lidhësit e personalizuar
Prizë e drejtpërdrejtë vs. palë lidhësish

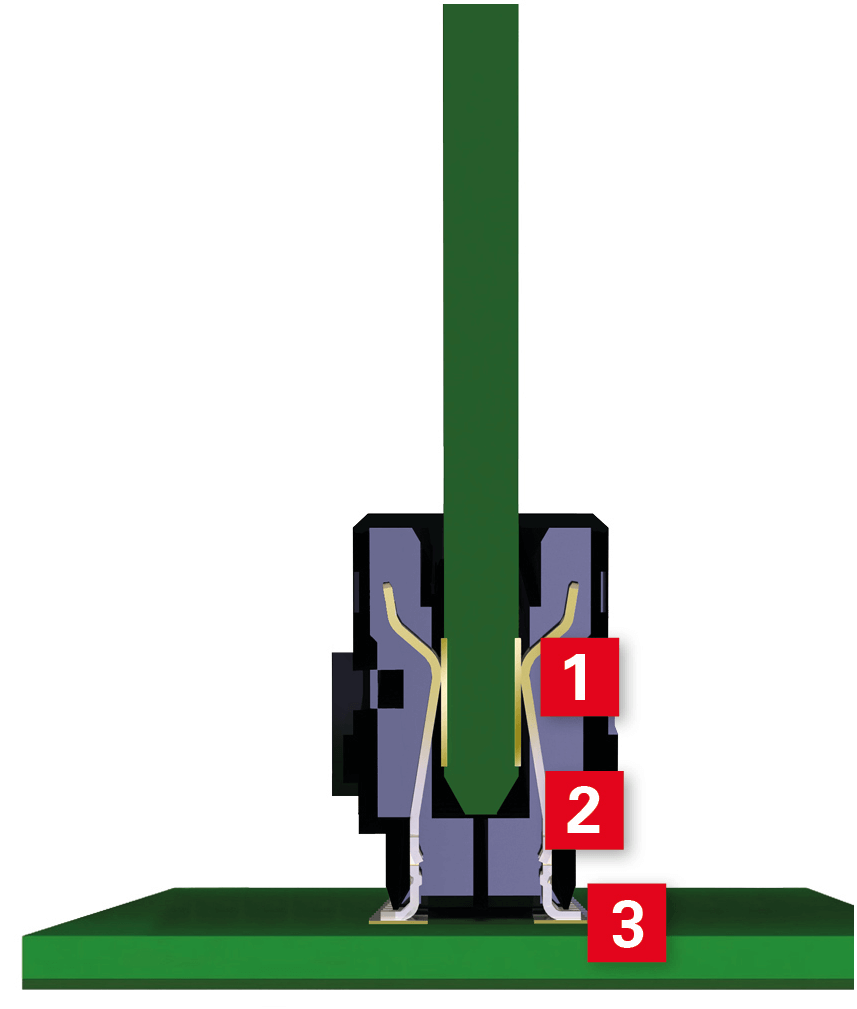

[1] Ndërfaqe kontakti
R [2] Kontakt R
[3] Zonë lidhjeje R

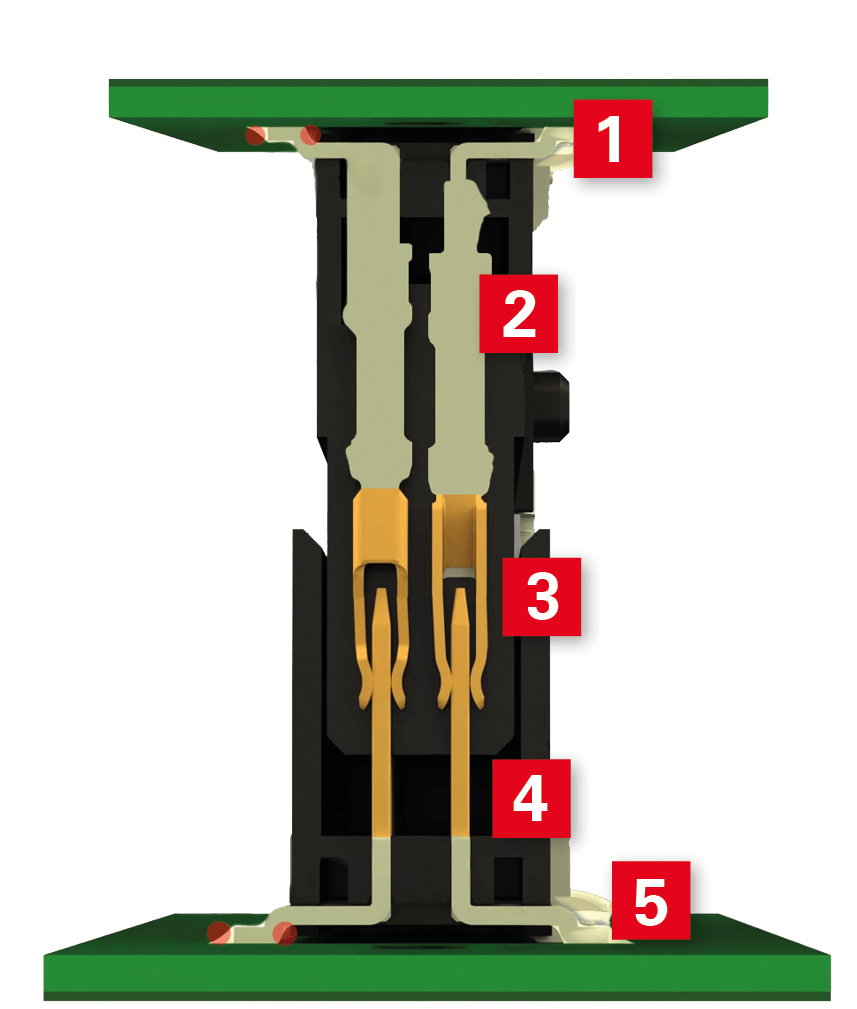

[1] Zona
terminali R [2] Kontakti R
[3] Nyja e
kontaktit R [4] Kontakti R
[5] Zona terminali R
Tolerancat
Tolerancat e lejuara të shkëputjes qendrash
Lidhësit direktë EC.8 pranojnë një shkëputje qendrash prej 0,6 mm përgjatë boshtit të gjatë dhe 0,7 mm përgjatë boshtit të gjerë kur janë të lidhur.

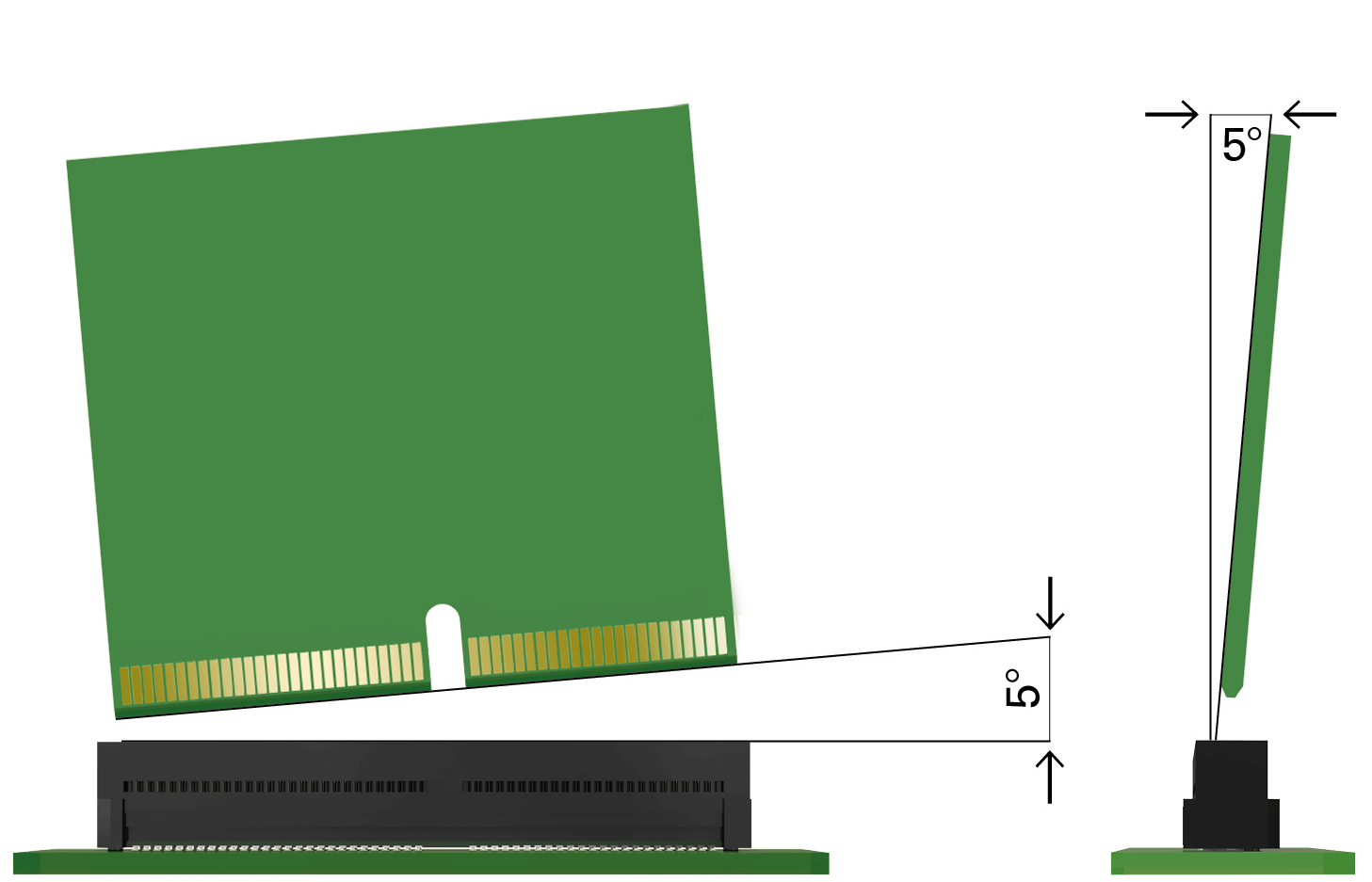

Tolerancat e lejuara të
shkëputjes këndore Me lidhësit direkt EC.8, karta e bijës mund të futet në lidhësin EC.8 në një kënd deri në 5° përgjatë boshtit të gjatë dhe atij të gjerë.
EC.8 lidhës me montim në sipërfaqe SMT me hapësirë 0,8 mm
dizajnit të tij, EC.8 ynë është një ekspert i vërtetë i shpejtësisë së lartë, duke ofruar shpejtësi transferimi të të dhënave deri në 28 Gbit/s. Ai është i përshtatshëm për aplikacionet moderne të Industrisë 4.0 dhe fusha të lidhura si Interneti i Gjërave, cloud computing dhe edge computing.
Përveç shkallës së lartë të transferimit të të dhënave, lidhësi direkt ofron avantazhet e mëposhtme:
kontakti i drejtpërdrejtë me një bord qarku të printuar kursen hapësirë dhe burime, pasi kostot e materialit dhe përpjekjet e montimit që lidhen me një pin header eliminohen plotësisht. Avantazhi teknik rrjedh nga reduktimi i rezistencës dhe ndërhyrjeve që mund të ndikojnë në një sinjal.
Për të ofruar lidhësin direkt të duhur për çdo aplikim, EC.8 ynë është i disponueshëm me hapësirë të provuar në industri prej 0.8 mm, me një gamë nga 20 deri në 200 pin-e sinjali, të zgjedhshme në intervale prej 20.
Familja EC.8 ka kaluar një program të gjerë testimi, duke demonstruar funksionimin e duhur pas, ndër të tjera, magazinimit klimatik, ekspozimit ndaj goditjeve dhe dridhjeve, dhe madje edhe pas 500 cikleve të lidhjes. Jeni kurioz? Kërkoni tani Raportin HighSpeed të EC.8 dhe parametrat S dhe binduni vetë me fakte dhe shifra.
Pyetje të shpeshta: Pyetje dhe përgjigje rreth lidhësve EC.8 SMT PCB
Si mund të montohen lidhësit plug-direkt EC.8?
Konektorët me vrima kalimtare prodhohen duke përdorur teknologjinë e montimit në sipërfaqe (SMT). Saldimi kryhet drejtpërdrejt mbi bordin e qarkut të printuar. Për numra pinash që variojnë nga 20 deri në 140,
produktet furnizohen në paketim standard me shirit dhe rrotullë; kjo mundëson përpunim plotësisht të automatizuar përmes pick-and-place.
Numrat e poleve nga 160 deri në 200 paketohen në tavë si standard; paketimi me shirit dhe rrotull është gjithashtu i disponueshëm me kërkesë. Megjithatë, ky përdor një shirit më të gjerë, i cili është më pak i zakonshëm.
Cilat specifikime ose skemë duhet të respektojë karta shtojce gjatë prodhimit?
Ju lutemi referojuni figurës më poshtë për këndin e pjerrët dhe përmasat e bordit të qarkut të printuar. Ne rekomandojmë ari të fortë për kontaktet e arit. Ju lutemi referojuni figurës së produktit për detaje të mëtejshme.
Pse duhet të përdoret një sistem lidhës me lidhje të drejtpërdrejtë?
Sistemet me lidhje direkte mundësojnë arritjen e shkallëve të larta të transferimit të të dhënave. Krahasuar me sistemet me lidhës me dy pjesë, efektet negative të lidhësit të dytë mbi sinjalin eliminohen. Kjo i detyrohet kryesisht reduktimit të numrit të pikave të kontaktit, ndryshimeve më të pakta në seksionin transversal të përçuesit dhe reduktimit të lidhur me ndryshimet e drejtimit të sinjalit.
Kjo do të thotë se performancë e lartë mund të arrihet edhe me një hapësirë të vogël. Për më tepër, rezistenca e kontaktit është e reduktuar krahasuar me sistemet me lidhës dy-pjesësh, duke rezultuar në një kapacitet më të lartë për bartjen e rrymës.
A është sistemi i lidhësit EC.8 i pajtueshëm me specifikimet standarde të kartës së bijës?
Sistemi i lidhësve EC.8 mbështet karta bijë me trashësi 1.60 mm. Për lidhësit me 80 ose më shumë kontakte, është integruar gjithashtu një shufër udhëzuese për të parandaluar futjen e gabuar. Kjo mund të anashkalohet në versionin me 60 pinë nëse dëshirohet.
Sistemi i lidhësve EC.8 përputhet me standardet aktuale të tregut dhe është i pajtueshëm me pllakat më të përdorura gjerësisht.
Për cilat aplikacione përdoren lidhësit direkt EC.8?
Falë shumëanshmërisë së tyre, lidhësit EC.8 me lidhje direkte përdoren në një gamë të gjerë aplikacionesh në shumë industri. Në fushat e teknologjisë së automatizimit dhe pajisjeve IoT, për shembull, ata ofrojnë përfitimet e një hapësire të hollë midis kontakteve dhe shkallëve të larta të transferimit të të dhënave.
Cili shkallë e mos-përputhjes tolerohet nga lidhësit direkt EC.8 gjatë futjes së kartës së bijës?
Një devijim këndor deri në 5° është i lejuar si në drejtimin longitudinal ashtu edhe në atë transversal.
Një devijim prej 0,7 mm në drejtim të përpendikularit dhe 0,6 mm në drejtim paralel me boshtin longitudinal të lidhësit është i lejuar.
Cilat shpejtësi të transmetimit të të dhënave mund të arrihen?
Shpejtësia e transferimit të të dhënave është 28 Gbit/s. Diagrami i mëposhtëm tregon humbjen e futjes në funksion të frekuencës.
Çfarë llojesh fuqie mund të transmetohen?
Një lidhës me 140 pinë mund të bartë deri në 3,2 A në një temperaturë mjedisore prej 20 °C. Për detaje të mëtejshme, ju lutemi na kontaktoni në sales@ept.de
A janë lidhësit EC.8 komponentë të njohur nga UL?
Po, lidhësit EC.8 të EPT-së janë komponentë të njohur nga UL në Shtetet e Bashkuara dhe Kanada.
A janë lidhësit EC.8 në përputhje me RoHS?
RoHS (Kufizimi i përdorimit të disa substancave të rrezikshme) është direktiva që kufizon përdorimin e disa substancave të rrezikshme në pajisjet elektrike dhe elektronike.
Ne konfirmojmë se lidhësit EC.8 të ept janë në përputhje me Direktivën RoHS 2011/65/BE, sipas certifikatës RoHS. Informacione të mëtejshme mund të gjenden nën RoHS & REACH.
