Velox Pllakë e Pasme me Shpejtësi të Lartë
Velox® është një sistem lidhës modular për aplikacione backplane me shpejtësi të lartë. Ai është zhvilluar posaçërisht për tregje me kërkesa të larta për performancë.
Gama e produkteve Velox® plotëson kërkesat e rrepta të sistemeve VITA46. Janë në dispozicion katër lloje të ndryshme, secili duke ofruar mundësinë e konfigurimit të personalizuar. Kjo u jep zhvilluesve më shumë fleksibilitet në hartimin e skemave të PCB-ve.
Përshkallëzimi me ar të trashë 1.27 µm gjithashtu siguron jetëgjatësi të gjatë të sistemit.
Gama e produkteve Velox® plotëson kërkesat e rrepta të sistemeve VITA46. Janë në dispozicion katër lloje të ndryshme, secili duke ofruar mundësinë e konfigurimit të personalizuar. Kjo u jep zhvilluesve më shumë fleksibilitet në hartimin e skemave të PCB-ve.
Përshkallëzimi me ar të trashë 1.27 µm gjithashtu siguron jetëgjatësi të gjatë të sistemit.
Karakteristikat
- 10 Gbit/s
- Dizajn i
- qëndrueshëm Testuar në përputhje me VITA46
- Jetëgjatësi e gjatë 200 cikle lidhjeje Mbikëqyrje "
- Heavy Gold"
- Kontakte të brendshme
- Sistem modular lidhësish
- Konfigurim i personalizuar i kontakteve
Aplikimet
- Sistemet
- ushtarake
- hapësinore për aplikime me stres të lartë
- Telekomunikacionet / transmetimi i të dhënave
Velox: Përmbledhje
Filtri
16-majtas

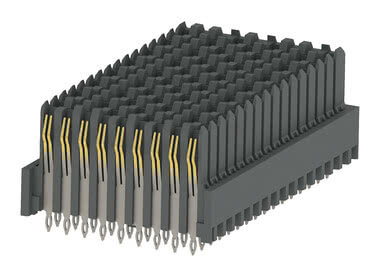

Velox 16-majtas Artikulli nr. 308-52100-41
Sipërfaqja e zonës me montim me shtypje: SnPb, E pajisur plotësisht (144 pinë), Teknologjia e lidhjes: Press-fit, Rrjetë 1.8 mm, Shpejtësia e transferimit të të dhënave: 10 Gbit/s
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shpejtësi e lartë
I fortë
Velox 16-majtas Artikulli nr. 308-52100-42
Sipërfaqja e zonës me montim me shtypje: Sn (i përputhshëm me RoHS), E pajisur plotësisht (144 pinë), Teknologjia e lidhjes: Press-fit, Rrjetë 1.8 mm, Shpejtësia e transferimit të të dhënave: 10 Gbit/s
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shpejtësi e lartë
I fortë
qendër
Qendra Velox Artikulli nr. 308-50100-41
Sipërfaqja e zonës me montim me shtypje: SnPb, E pajisur plotësisht (144 pinë), Teknologjia e lidhjes: Press-fit, Rrjetë 1.8 mm, Shpejtësia e transferimit të të dhënave: 10 Gbit/s
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shpejtësi e lartë
I fortë
Qendra Velox Artikulli nr. 308-50100-42
Sipërfaqja e zonës me montim me shtypje: Sn (i përputhshëm me RoHS), E pajisur plotësisht (144 pinë), Teknologjia e lidhjes: Press-fit, Rrjetë 1.8 mm, Shpejtësia e transferimit të të dhënave: 10 Gbit/s
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shpejtësi e lartë
I fortë
Qendra Velox Artikulli nr. 308-50101-41
Sipërfaqja e zonës me montim me shtypje: SnPb, Të personalizuara (135 kontakte), Teknologjia e lidhjes: Press-fit, Rrjetë 1.8 mm, Shpejtësia e transferimit të të dhënave: 10 Gbit/s
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shpejtësi e lartë
I fortë
Qendra Velox Artikulli nr. 308-50101-42
Sipërfaqja e zonës me montim me shtypje: Sn (i përputhshëm me RoHS), Të personalizuara (135 kontakte), Teknologjia e lidhjes: Press-fit, Rrjetë 1.8 mm, Shpejtësia e transferimit të të dhënave: 10 Gbit/s
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shpejtësi e lartë
I fortë
Qendra Velox Artikulli nr. 308-50102-41
Sipërfaqja e zonës me montim me shtypje: SnPb, Të personalizuara (71 pinë), Teknologjia e lidhjes: Press-fit, Rrjetë 1.8 mm, Shpejtësia e transferimit të të dhënave: 10 Gbit/s
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shpejtësi e lartë
I fortë
Qendra Velox Artikulli nr. 308-50102-42
Sipërfaqja e zonës me montim me shtypje: Sn (i përputhshëm me RoHS), Të personalizuara (71 pinë), Teknologjia e lidhjes: Press-fit, Rrjetë 1.8 mm, Shpejtësia e transferimit të të dhënave: 10 Gbit/s
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shpejtësi e lartë
I fortë
Qendra Velox Artikulli nr. 308-50103-41
Sipërfaqja e zonës me montim me shtypje: SnPb, Të personalizuara (80 kontakte), Teknologjia e lidhjes: Press-fit, Rrjetë 1.8 mm, Shpejtësia e transferimit të të dhënave: 10 Gbit/s
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shpejtësi e lartë
I fortë
Qendra Velox Artikulli nr. 308-50103-42
Sipërfaqja e zonës me montim me shtypje: Sn (i përputhshëm me RoHS), Të personalizuara (80 kontakte), Teknologjia e lidhjes: Press-fit, Rrjetë 1.8 mm, Shpejtësia e transferimit të të dhënave: 10 Gbit/s
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shpejtësi e lartë
I fortë
16-e djathtë
Velox 16-e djathtë Artikulli nr. 308-51100-41
Sipërfaqja e zonës me montim me shtypje: SnPb, E pajisur plotësisht (144 pinë), Teknologjia e lidhjes: Press-fit, Rrjetë 1.8 mm, Shpejtësia e transferimit të të dhënave: 10 Gbit/s
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shpejtësi e lartë
I fortë
Velox 16-e djathtë Artikulli nr. 308-51100-42
Sipërfaqja e zonës me montim me shtypje: Sn (i përputhshëm me RoHS), E pajisur plotësisht (144 pinë), Teknologjia e lidhjes: Press-fit, Rrjetë 1.8 mm, Shpejtësia e transferimit të të dhënave: 10 Gbit/s
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shpejtësi e lartë
I fortë
8-majtas
Velox 8-majtas Artikulli nr. 308-52200-41
Sipërfaqja e zonës me montim me shtypje: SnPb, E pajisur plotësisht (72 pinë), Teknologjia e lidhjes: Press-fit, Rrjetë 1.8 mm, Shpejtësia e transferimit të të dhënave: 10 Gbit/s
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shpejtësi e lartë
I fortë
Velox 8-majtas Artikulli nr. 308-52200-42
Sipërfaqja e zonës me montim me shtypje: Sn (i përputhshëm me RoHS), E pajisur plotësisht (72 pinë), Teknologjia e lidhjes: Press-fit, Rrjetë 1.8 mm, Shpejtësia e transferimit të të dhënave: 10 Gbit/s
Në kënd të drejtë
Teknologjia me përshtatje me presion
Shpejtësi e lartë
I fortë
Numra të ndryshëm polësh? Lartësi të ndryshme të stakut? Mbulesa alternative kontakti? Variantet me konfigurime të veçanta? Kontaktet tërheqëse?
Karakteristikat
Konektorët Velox® kanë një dizajn të fortë, duke përfshirë një veshje me ar me trashësi 1.27 μm (50 mikro-inç). Kontaktet janë të vendosura më thellë, duke ofruar mbrojtje shtesë. Të gjitha këto veçori kontribuojnë në një jetëgjatësi shërbimi shumë të gjatë, të paktën 200 cikle lidhjeje. Prandaj Velox® është veçanërisht i përshtatshëm për aplikimet backplane me shpejtësi të lartë dhe rrjedhë të të dhënave 10 Gbit/s. Durueshmëria e lartë e lidhësve është tashmë e provuar në teste të kryera në përputhje me standardin VITA-46.
Detajet me një vështrim
Detajet me një vështrim
Specifikimi VITA46
Specifikimet Vita46, të njohura gjithashtu si VPX, përshkruajnë një sistem të ri lidhësish me shpejtësi të lartë. Ndër të tjera, ai mbështet Gigabit Ethernet, PCI Express, Serial RapidIO dhe InfiniBand. Format Eurocard 6U dhe 3U, të njohura nga VMEbus, mbështeten për të siguruar përputhshmëri maksimale. Kjo gjithashtu bën të mundur sistemet hibride. Standardi VITA 46 u zhvillua nga organizata VITA kryesisht për sistemet kompjuterike që duhet të përballojnë ngarkesa të larta, si në aplikimet ushtarake.
Katër dizajne të ndryshme mund të kombinohen me njëra-tjetrën në mënyrë modulare. Konektorët Velox® janë shumë fleksibël për shkak të numrave të ndryshëm të kontakteve. Kjo veçori theksohet edhe më shumë nga mundësia e konfigurimit individual të varianteve.
Katër dizajne të ndryshme mund të kombinohen me njëra-tjetrën në mënyrë modulare. Konektorët Velox® janë shumë fleksibël për shkak të numrave të ndryshëm të kontakteve. Kjo veçori theksohet edhe më shumë nga mundësia e konfigurimit individual të varianteve.
Perspektiva e zhvilluesit
Sistemi i lidhësve Velox® u zhvillua nga ept posaçërisht për sistemet VITA-46, të njohura gjithashtu si VPX. Gama Velox® përfshin katër lloje të ndryshme lidhësish që mund të lidhen së bashku në mënyrë modulare. Për më tepër, klientët mund të zgjedhin vetë numrin e kontakteve. Ata mund të porosisin ose lidhës të populluar plotësisht me 72 ose 144 kontakte, ose një konfigurim të personalizuar të kontakteve. Kjo u jep zhvilluesve një fleksibilitet të madh kur dizajnojnë pllakat e qarkut të printuar. Sistemi u zhvillua posaçërisht për aplikacione me kërkesa të larta performancë. Falë mbulimit me ar dhe kontakteve të vendosura brenda trupit izoluese, ai është jashtëzakonisht i qëndrueshëm.
Pyetje të shpeshta: Pyetje dhe përgjigje rreth Velox
Për cilat shpejtësi transferimi të të dhënave janë të përshtatshme lidhësit Velox®? A janë lidhësit Velox® nga ept të pajtueshëm me lidhësit e tjerë në treg? A mund të ofrojë ept asamble kontakti të personalizuara për lidhësit Velox®?
Për cilat shpejtësi transferimi të të dhënave janë të përshtatshme lidhësit Velox®?
Konektorët Velox® mundësojnë shpejtësi transferimi të të dhënave deri në 10 Gbit/s.
A janë lidhësit Velox® nga ept të pajtueshëm me lidhësit e tjerë në treg?
ept garanton që lidhësit Velox® janë plotësisht të ndër-përputhshëm me të gjitha sistemet VITA-46 aktualisht të disponueshme në treg.
A mund të ofrojë ept asamble kontakti të personalizuara për lidhësit Velox®?
Të katër llojet e ndryshme të lidhësve Velox® janë në dispozicion me konfigurime të personalizuara.
