SMT-konektor për PCB me shpejtësi të lartë për aplikacione me 25+ Gbit/s
Karakteristikat
- Përmbush kërkesat e PICMG COM Express®
- dhe SFF-SIG CoreExpress®
- Kompatibël me lidhës
- standardë për aplikacione me 10+, 16+ ose 25+ Gbit/s Zonë
- montimi e
- integruar Paketuar në shirit dhe rrotë
Aplikimet
- COM Express®
- CoreExpress®
- kartë mezzanine bord-në-bord
- VITA59
Kolibri: Përmbledhje

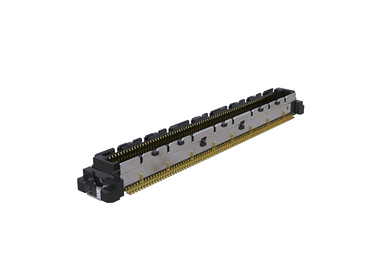

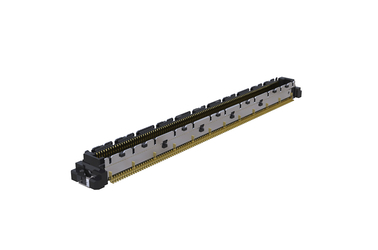

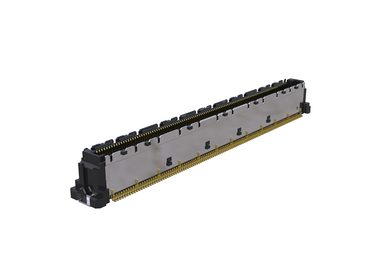

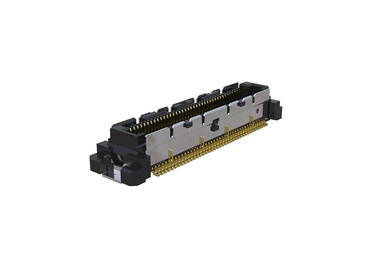

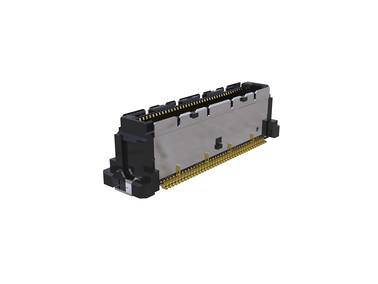

Plug 10+
Plug 16+

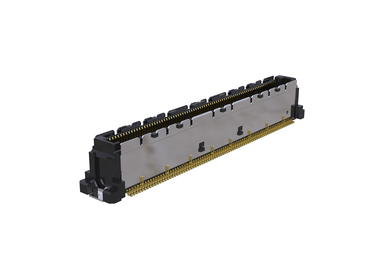

Plug 25+

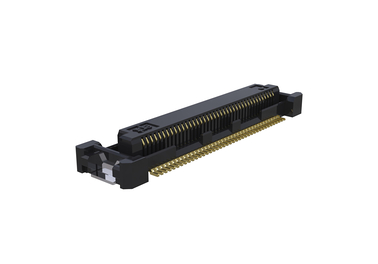

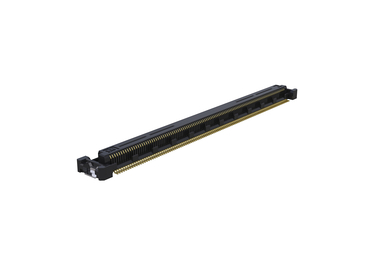

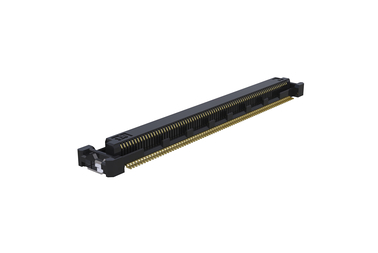

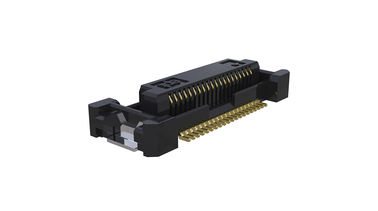

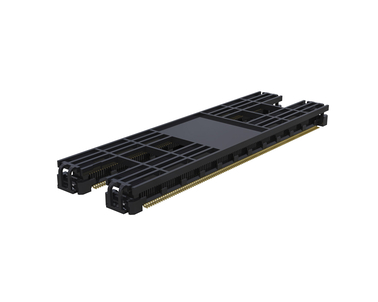

Receptacle

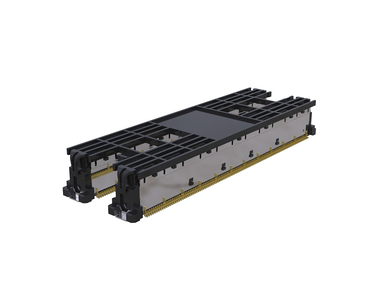

Plug-Heavy Au
Receptacle, Heavy Au
Numra të ndryshëm polësh? Lartësi të ndryshme të stakut? Mbulesa alternative kontakti? Variantet me konfigurime të veçanta? Kontaktet tërheqëse?
Pikat kryesore të lidhësve SMT (konektor) Colibri HighSpeed
Filmi ynë i animuar i përgjigjet këtyre pyetjeve dhe më shumë. Hidhini një sy
tani! (ose në YouTube)!
PICMG konektor Karakteristikat
Përmbledhje e detajeve të
modulit COM
Detajet e
bordit mbajtës me një vështrim
- Numra të tjerë pinash
- Lartësi të tjera të grumbullit
- Mbulime alternative për kontaktet
tani për konektor të personalizuara
Standardi COM Express për konektor
Modulet COM Express® integrojnë funksionalitetet kryesore të një kompjuteri të nisjes, si CPU-në, procesorin grafik, RAM-in dhe ndërfaqet standarde.
Lidhja e një moduli COM në një bord mbajtës redukton kohën dhe kostot e zhvillimit. Për më tepër, cikli i jetës së produktit jo vetëm që mund të zgjatet, por edhe të përmirësohet duke lidhur module COM Express® më të reja dhe me performancë më të lartë në bordin mbajtës.
Madhësitë e moduleve COM Express® për konektor sipas PICMG
Fushat tipike të aplikimit për Colibri HighSpeed konektor
- automatizimi
- industrial, kioska dhe sistemet
- POS, teknika mjekësore (teknologji mjekësore), teknologjia
- e matjes, lojërat
- , transporti
- , serverët

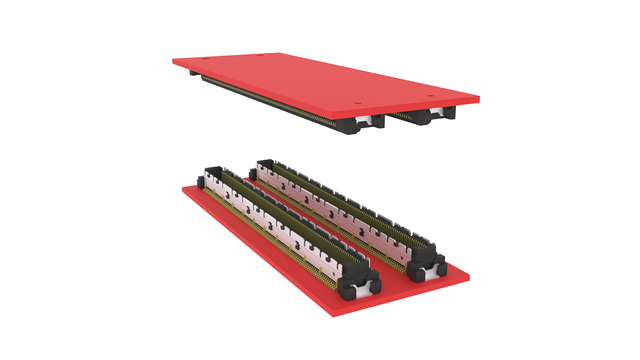

PICMG Colibri konektor për COM Express
Konektorët tanë Colibri SMT për aplikacionet COM Express kanë një dizajn të optimizuar të kontaktit, gjë që e bën të lehtë implementimin e aplikacioneve për konektorë me shpejtësi të lartë me 10, 16 ose 25+ Gbit/s e më shumë. Simulimet tona demonstrojnë integritet të shkëlqyer të sinjalit – edhe në shpejtësi të larta transferimi të të dhënave. Jam plotësisht i bindur për cilësinë e lartë të lidhësve (konektor) të lidhësve tanë Colibri COM Express. Ju duhet t'i shikoni vetë veçoritë dhe të porosisni të paktën një mostër!
Ju gjithashtu mund të kërkoni nga ne parametrat S (parametër S) për të simuluar vetë dizajnet tuaja."
Florian Guglhör, Menaxher i Produktit në ept
FAQ: Pyetje dhe përgjigje rreth Colibri SMT–konektor
Për cilat shpejtësi transferimi të të dhënave janë të përshtatshme lidhësit SMT konektor Colibri?
Simulimet që përdorin sistemin COM Express® konektor Colibri® në 8 dhe 10 Gbit/s demonstrojnë një integritet i sinjalit të shkëlqyer. Përmes zhvillimeve dhe përmirësimeve të mëtejshme në dizajnin e kontaktit, aftësitë me shpejtësi të lartë të prizave Colibri janë zgjeruar në mbi 25 Gbit/s. Kjo e bën sistemin e lidhësve COM Express zgjedhjen e parë për aplikacionin tuaj që kërkon shpejtësi të larta transferimi të të dhënave prej 25 Gbit/s e lart.
Për cilat aplikacione me shpejtësi të lartë përdoren lidhësit Colibri konektor?
konektor me shpejtësi të lartë Colibri janë ideale për shkallë të larta të transferimit të të dhënave dhe për këtë arsye të përshtatshme për të gjitha llojet e aplikacioneve me shpejtësi të lartë. Këto përfshijnë, për shembull, sistemet board-to-board COM Express dhe Mezzanine me shkallë transferimi të të dhënave për 10-Gigabit Ethernet dhe PCI Express Gen3.
Ku po përdoren tashmë me sukses lidhësit konektor Colibri që janë në përputhje me PICMG?
Ndër aplikime të tjera, lidhësit Colibri COM Express konektor tashmë përdoren në automatizimin industrial, sistemet e kioskave dhe POS, teknologji mjekësore, teknologjinë e matjes, lojërat, sektorin e transportit dhe inxhinierinë e shërbimeve të ndërtesave.
A nevojitet një ndihmë montimi (kapak montimi) për përpunimin e lidhësve me shpejtësi të lartë Colibri?
sipërfaqe kapjeje Dizajni i ColibriReceptacle ofron hapësirë të mjaftueshme për grykë vakumi dhe për këtë arsye nuk kërkon asnjë kapak montimi shtesë.
Plug -i Colibri gjithashtu mund të populohet në mënyrë të besueshme duke përdorur një grykë vakumi të ngushtë pa nevojë për kapak montimi shtesë.
A furnizohen edhe lidhësit PICMG Colibri konektor në paketim me shirit dhe rrotull?
Po, konektorët SMT konektor Colibri zakonisht furnizohen në paketim tape and reel, i cili mundëson përpunim plotësisht të automatizuar përmes pick-and-place. Dorëzimi në paketim tabaka është gjithashtu i disponueshëm me kërkesë.
A janë konektor Colibri COM Express komponentë të njohur nga UL?
Po, konektorët konektor Colibri nga ept janë komponentë të njohur nga UL në SHBA dhe Kanada.
A janë bordet e qarkut të printuar eptkonektor të përputhshme me RoHS?
RoHS (Kufizimi i përdorimit të disa substancave të rrezikshme) është direktiva që kufizon përdorimin e disa substancave të rrezikshme në pajisjet elektrike dhe elektronike.
Ne konfirmojmë se lidhësit konektor Colibri nga ept përputhen me Direktivën RoHS 2011/65/EU, sipas certifikatës RoHS. Informacione të mëtejshme mund të gjenden nën RoHS & REACH.
Dëshmi
Megjithatë, ne garantojmë plotësisht autenticitetin e këtyre deklaratave.
Në aplikime me shpejtësi shumë të larta të të dhënave, Colibri 10 Gbit/s herë pas here arrinte kufijtë e tij: megjithatë, me Plug 16+, transmetimet e sinjaleve USB 3.1 Gen2 tani funksionojnë pa asnjë problem.

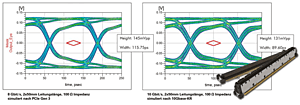

Një faktor kyç për ne ishte që konektor COM Express të ept-së ofrojnë performancën më të mirë në diagramat e syrit (jitter, lartësia e syrit dhe gjerësia e syrit).
