MicroTCA – Konektorë energjie
MicroTCA® bazohet në qasjen e futjes së moduleve AdvancedMC™ drejtpërdrejt në backplane. Qëllimi është të ndërtohen sisteme më të vogla dhe më fleksibël, të pavarura nga bordet mbartëse dhe AdvancedTCA®. MicroTCA® synon aplikacione që nuk kërkojnë fuqi llogaritëse kaq të lartë, por ku madhësia kompakte dhe kostoja e ulët janë prioritetet kryesore. Kjo hap fusha të tjera aplikimi në sektorët e mesëm dhe të ulët, për shembull në përpunimin e imazheve, teknologjinë mjekësore ose teknologjinë e automatizimit.
Karakteristikat
- Përputhet me kërkesat e PICMG
Aplikimet
- Aplikacionet e fuqisë,
- përpunimi i imazheve,
- teknologjia mjekësore,
- teknologjia e automatizimit
MicroTCA: Përmbledhje
Filtri
Fuqi

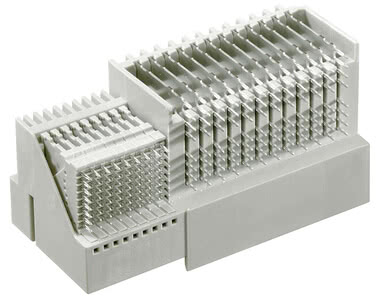

Dalja e Modulit të Fuqisë MTCA Artikulli nr. 501-50096-183
Numri i pinave: 72 sinjal, 24 fuqi, Teknologjia e lidhjes: Press-fit, Përputhet me kërkesat e PICMG
Në kënd të drejtë
Teknologjia me përshtatje me presion
Fuqi
I fortë

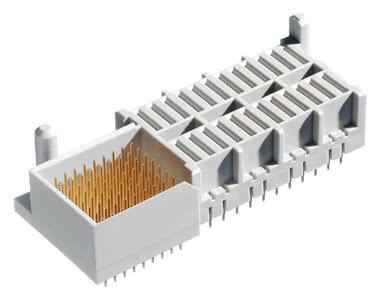

MTCA Power Backplane Artikulli nr. 502-50096-183
Numri i pinave: 72 sinjal, 24 fuqi, Teknologjia e lidhjes: Press-fit, Përputhet me kërkesat e PICMG
Në kënd të drejtë
Teknologjia me përshtatje me presion
Fuqi
I fortë
Numra të ndryshëm polësh? Lartësi të ndryshme të stakut? Mbulesa alternative kontakti? Variantet me konfigurime të veçanta? Kontaktet tërheqëse?
Karakteristikat

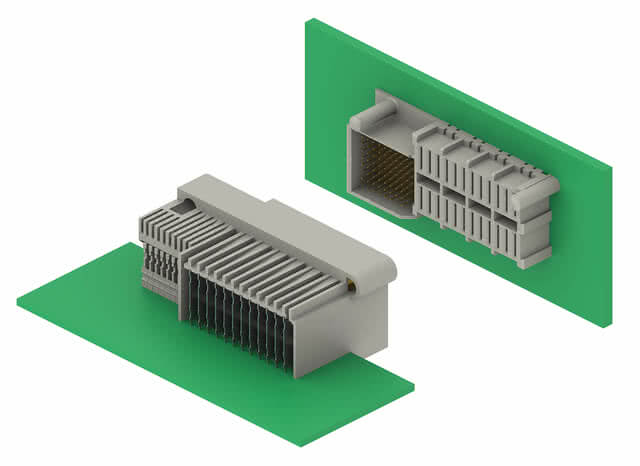

Konektorët për MicroTCA dhe AdvancedTCA, të dizajnuar për montim me shtypje, mundësojnë transmetim të të dhënave me shpejtësi të lartë. Montimi me shtypje kryhet lehtësisht duke përdorur teknikën e shtypjes me panel të sheshtë. Ndërsa në sistemin ATCA konektori AMC i pjerrët montohet në kartën bijë, sistemi µTCA përdor një konektor të drejtë që montohet direkt në backplane.
Detajet me një vështrim
AdvancedTCA® & MicroTCA® – specifikimet e PICMG
AdvancedTCA® dhe MicroTCA® janë specifikime të zhvilluara nga PICMG® me qëllim ofrimin e zgjidhjeve harduerike të standardizuara për t'iu përgjigjur kërkesave të trafikut në rritje të të dhënave dhe zgjidhjeve të reja të komunikimit.
AdvancedTCA® synon kryesisht infrastrukturën e sistemeve të telekomunikacionit me kërkesat më të larta të disponueshmërisë. AdvancedTCA® e bën të mundur ndërtimin e sistemeve modulare duke përdorur komponentë nga prodhues të ndryshëm. Kjo teknologji ofron mundësinë për të zhvilluar sisteme fleksibël dhe me kosto efektive më shpejt se sa ishte e mundur më parë me sisteme pronësore.
Konceptualisht, AdvancedTCA® është një arkitekturë e shkallëzueshme dhe me performancë të lartë, e karakterizuar nga dendësi e lartë funksionale, disponueshmëri dhe siguri për të ardhmen, dhe mbi platformën e së cilës mund të zbatohen shumë aplikacione të orientuara drejt së ardhmes. Shpejtësitë e shkallëzueshme të të dhënave prej disa Tbit/s, mbështetja e shumë-protokolleve, integrimi i shërbimeve të reja dhe konvergjenca e rrjeteve të aksesit, bërthamës dhe optike janë të gjitha pjesë e kësaj, ashtu si edhe integrimi i funksioneve të qendrave të të dhënave. Ndërfaqet për Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI Express dhe RapidIO demonstrojnë fleksibilitetin e lartë të arkitekturës AdvancedTCA®. Një veçori tjetër kyçe e sistemeve është disponueshmëria e lartë prej 99.999%.
Për ta bërë sistemin AdvancedTCA® të përshkruar më sipër edhe më ekonomik, PICMG® ka zhvilluar standardin AdvancedMC™ (Advanced Mezzanine Card). Modulet AdvancedMC™ janë karta të vogla që lidhen paralelisht në një 'pllakë mbartëse' (një pllakë mbartëse në formën e një pllake bijë AdvancedTCA®) si një aplikacion mezzanine. Plaka mbartëse përmban vetëm funksione menaxhimi, ndërsa aplikacioni i vërtetë zbatohet përmes moduleve AdvancedMC™.
MicroTCA® tani bazohet në qasjen e futjes së moduleve AdvancedMC™ drejtpërdrejt në backplane. Qëllimi është të ndërtohen sisteme më të vogla dhe më fleksibël, të pavarura nga plakat mbartëse dhe AdvancedTCA®. MicroTCA® synon aplikacione që nuk kërkojnë një fuqi përpunimi kaq të lartë, por ku madhësia kompakte dhe kostot e ulëta janë konsideratat kryesore. Kjo hap fusha të tjera aplikimi në sektorët e mesëm dhe të ulët, për shembull në përpunimin e imazheve, teknologjinë mjekësore ose teknologjinë e automatizimit.
Konceptualisht, AdvancedTCA® është një arkitekturë e shkallëzueshme dhe me performancë të lartë, e karakterizuar nga dendësi e lartë funksionale, disponueshmëri dhe siguri për të ardhmen, dhe mbi platformën e së cilës mund të zbatohen shumë aplikacione të orientuara drejt së ardhmes. Shpejtësitë e shkallëzueshme të të dhënave prej disa Tbit/s, mbështetja e shumë-protokolleve, integrimi i shërbimeve të reja dhe konvergjenca e rrjeteve të aksesit, bërthamës dhe optike janë të gjitha pjesë e kësaj, ashtu si edhe integrimi i funksioneve të qendrave të të dhënave. Ndërfaqet për Gigabit Ethernet, Fibre Channel, Infiniband, StarFabric, PCI Express dhe RapidIO demonstrojnë fleksibilitetin e lartë të arkitekturës AdvancedTCA®. Një veçori tjetër kyçe e sistemeve është disponueshmëria e lartë prej 99.999%.
Për ta bërë sistemin AdvancedTCA® të përshkruar më sipër edhe më ekonomik, PICMG® ka zhvilluar standardin AdvancedMC™ (Advanced Mezzanine Card). Modulet AdvancedMC™ janë karta të vogla që lidhen paralelisht në një 'pllakë mbartëse' (një pllakë mbartëse në formën e një pllake bijë AdvancedTCA®) si një aplikacion mezzanine. Plaka mbartëse përmban vetëm funksione menaxhimi, ndërsa aplikacioni i vërtetë zbatohet përmes moduleve AdvancedMC™.
MicroTCA® tani bazohet në qasjen e futjes së moduleve AdvancedMC™ drejtpërdrejt në backplane. Qëllimi është të ndërtohen sisteme më të vogla dhe më fleksibël, të pavarura nga plakat mbartëse dhe AdvancedTCA®. MicroTCA® synon aplikacione që nuk kërkojnë një fuqi përpunimi kaq të lartë, por ku madhësia kompakte dhe kostot e ulëta janë konsideratat kryesore. Kjo hap fusha të tjera aplikimi në sektorët e mesëm dhe të ulët, për shembull në përpunimin e imazheve, teknologjinë mjekësore ose teknologjinë e automatizimit.
Perspektiva e zhvilluesit
Për aplikimet MicroTCA®, ept ofron lidhës energjie që përputhen me specifikimin PICMG®. Lidhësit e ept-së plotësojnë standardet më të larta të cilësisë, duke ndihmuar në rritjen e besueshmërisë së sistemeve MicroTCA® dhe duke u përputhur me kërkesat e PICMG®.
Pyetje të shpeshta: Pyetje dhe përgjigje rreth MicroTCA
Çfarë rrymash mund të transmetohen përmes lidhësit të modulit të energjisë? A janë lidhësit MicroTCA® të EPT-së të pajtueshëm me lidhësit e tjerë në treg?
Çfarë rrymash mund të transmetohen përmes lidhësit të modulit të energjisë?
Konektori i modulit të energjisë mund të bartë deri në 12 amperë.
A janë lidhësit MicroTCA® të EPT-së të pajtueshëm me lidhësit e tjerë në treg?
ept garanton përputhshmëri të plotë ndër-konektorësh me të gjithë konektorët MicroTCA® të disponueshëm në treg, të specifikuar në përputhje me PICMG ATCA 3.0 R2.0.
