PC/104, PC/104-Plus
PC/104 dhe PC/104-Plus janë standarde për sistemet Computer on Module (CoM) të përdorura në kompjuterët industrialë. Ndryshe nga format e tjera të zakonshme, këto module vendosen njëra mbi tjetrën, duke lejuar ndërtimin e sistemeve komplekse kompjuterike. PC/104 dhe PC/104-Plus ofrojnë përputhshmëri të plotë harduerike dhe softuerike në një formë jashtëzakonisht të vogël (96 mm x 90 mm) me një sistem autobusi të standardizuar (ISA). Falë këtij standardizimi, karta të ndryshme PC/104 mund të përdoren së bashku për të përmbushur një detyrë specifike.
Karakteristikat
- Teknologji e provuar press-fit nga ept me Tcom press®
- PC/104-Plus, gjithashtu e disponueshme me hap 22 mm
- ; mbulesat në dispozicion si aksesorë;
- modifikime të mundshme në numrin e kontakteve dhe/ose në
- kapacitetin e ngarkesës mekanike; hap 2,54 mm
Aplikimet
- Pllakë-në-pllakë për distancimin e PCB-ve me 15,24 mm dhe 22 mm
PC/104: Përmbledhje
Filtri

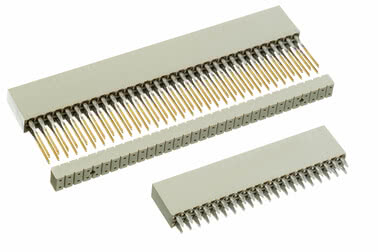

Koka PC/104
Koka PC/104 Artikulli nr. 962-40202-03
Gjatësia e lidhësit: 3.4 mm, Numri i poleve: 40, Klasa e tretë
Në të njëjtën kohë
Plakimi me vrima të kalueshme të salduara
Koka PC/104 Artikulli nr. 962-40206-03
Gjatësia e lidhësit: 3.4 mm, Numri i poleve: 40, Klasa e dytë
Në të njëjtën kohë
Plakimi me vrima të kalueshme të salduara
Koka PC/104 Artikulli nr. 962-40322-03
Gjatësia e lidhësit: 3.4 mm, Numri i poleve: 64, Klasa e tretë
Në të njëjtën kohë
Plakimi me vrima të kalueshme të salduara
Koka PC/104 Artikulli nr. 962-40326-03
Gjatësia e lidhësit: 3.4 mm, Numri i poleve: 64, Klasa e dytë
Në të njëjtën kohë
Plakimi me vrima të kalueshme të salduara
Koka PC/104 Artikulli nr. 962-60202-03
Gjatësia e lidhësit: 3.4 mm, Numri i poleve: 40, Klasa e tretë
Në të njëjtën kohë
Teknologjia me përshtatje me presion
Koka PC/104 Artikulli nr. 962-60202-12
Gjatësia e lidhjes 12.2 mm, Numri i poleve: 40, Klasa e tretë
Në të njëjtën kohë
Teknologjia me përshtatje me presion
Koka PC/104 Artikulli nr. 962-60206-03
Gjatësia e lidhësit: 3.4 mm, Numri i poleve: 40, Klasa e dytë
Në të njëjtën kohë
Teknologjia me përshtatje me presion
Koka PC/104 Artikulli nr. 962-60206-12
Gjatësia e lidhjes 12.2 mm, Numri i poleve: 40, Klasa e dytë
Në të njëjtën kohë
Teknologjia me përshtatje me presion
Koka PC/104 Artikulli nr. 962-60322-03
Gjatësia e lidhësit: 3.4 mm, Numri i poleve: 64, Klasa e tretë
Në të njëjtën kohë
Teknologjia me përshtatje me presion
Koka PC/104 Artikulli nr. 962-60322-12
Gjatësia e lidhjes 12.2 mm, Numri i poleve: 64, Klasa e tretë
Në të njëjtën kohë
Teknologjia me përshtatje me presion
Koka PC/104 Artikulli nr. 962-60326-03
Gjatësia e lidhësit: 3.4 mm, Numri i poleve: 64, Klasa e dytë
Në të njëjtën kohë
Teknologjia me përshtatje me presion
Koka PC/104 Artikulli nr. 962-60326-12
Gjatësia e lidhjes 12.2 mm, Numri i poleve: 64, Klasa e dytë
Në të njëjtën kohë
Teknologjia me përshtatje me presion
Koka me pina PC/104-Plus
Koka me pina PC/104-Plus Artikulli nr. 272-30000-31
Gjatësia e lidhësit: 2.8 mm, Numri i poleve: 60, Klasa e tretë
Në të njëjtën kohë
Teknologjia me përshtatje me presion

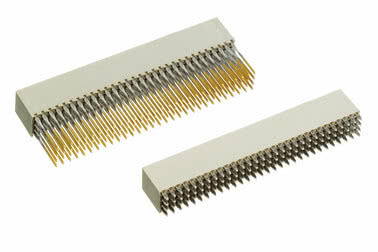

Koka PC/104-Plus
Koka PC/104-Plus Artikulli nr. 264-40303-02
Gjatësia e lidhësit: 2.8 mm, Numri i poleve: 120, Klasa e tretë
Në të njëjtën kohë
Plakimi me vrima të kalueshme të salduara
Koka PC/104-Plus Artikulli nr. 264-60303-02
Gjatësia e lidhësit: 2.8 mm, Numri i poleve: 120, Klasa e tretë
Në të njëjtën kohë
Teknologjia me përshtatje me presion
Koka PC/104-Plus Artikulli nr. 264-60303-12
Gjatësia e lidhjes 12 mm, Numri i poleve: 120, Klasa e tretë
Në të njëjtën kohë
Teknologjia me përshtatje me presion

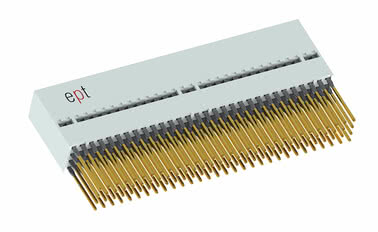

Koka PC/104-Plus, 22 mm
Koka PC/104-Plus, 22 mm Artikulli nr. 264-61303-02
Gjatësia e lidhësit: 2.8 mm, Numri i poleve: 120, Klasa e tretë, për hapësirë 22 mm të PCB-së
Në të njëjtën kohë
Teknologjia me përshtatje me presion
Koka PC/104-Plus, 22 mm Artikulli nr. 264-61303-12
Gjatësia e lidhjes 12 mm, Numri i poleve: 120, Klasa e tretë, për hapësirë 22 mm të PCB-së
Në të njëjtën kohë
Teknologjia me përshtatje me presion

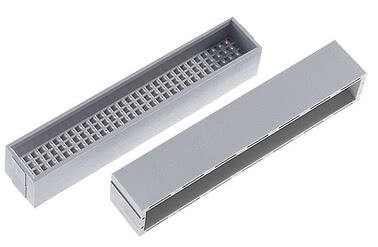

Përkrahësit PC/104-Plus
Ndërmjetësuesi PC/104-Plus Artikulli nr. 264-16302
Numri i poleve: 120
Mbulesë PC/104-Plus Artikulli nr. 264-17302
Numri i poleve: 120
Numra të ndryshëm polësh? Lartësi të ndryshme të stakut? Mbulesa alternative kontakti? Variantet me konfigurime të veçanta? Kontaktet tërheqëse?
Karakteristikat
Konektorët PC/104 dhe PC/104-Plus ofrojnë teknologjinë e provuar Tcom press® press-fit të ept. Ata lejojnë hapësira pitch në PCB prej 15.24 mm dhe 22 mm. Personalizimet në lidhje me numrin e kontakteve dhe/ose kapacitetin e ngarkesës mekanike ju mundësojnë të gjeni zgjidhje plotësisht të përshtatura.
Detajet me një vështrim
Detajet me një vështrim
Ne prodhojmë lidhës të bërë me porosi dhe të përshtatur me saktësi për aplikacionin tuaj.
Pyetni tani për lidhësit e personalizuar
- Numra të tjerë pinash
- Lartësi të tjera të stakut
- Mbulime alternative për kontaktet
Pyetni tani për lidhësit e personalizuar
Standardet PC/104 dhe PC/104-Plus
Ndërsa komponentët po bëheshin gjithnjë e më të fuqishëm, u bë e nevojshme të zgjerohej sistemi PC/104 me një sistem bus më të shpejtë. Prandaj, sistemi PC/104 u plotësua me bus-in PCI. Ky shtesë u quajt specifikimi PC/104-Plus.
Konektorët PC/104 dhe
PC/104-Plus Ndërsa busi PC/104 përbëhet nga dy konektorë me 40 dhe 64 pinë përkatësisht, të cilët mund të rregullohen paralelisht, dhe me hapësirë 2,54 mm, PC/104-Plus ofron 120 pinë në katër rreshta me hapësirë 2,00 mm.

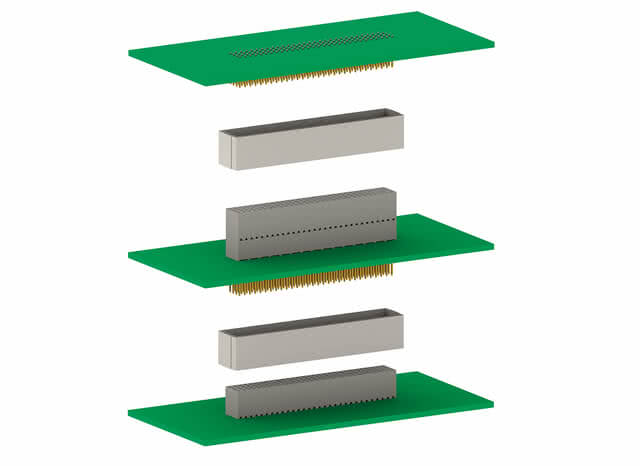

Duke përdorur lidhës me një zonë transferimi (pinë të gjata) në një dizajn press-fit, shumë karta mund të vendosen lehtësisht njëra mbi tjetrën (shih ilustrimin). Hapësira e specifikuar nga Konsorciumi PC/104 ruhet përmes përdorimit të distancuesve dhe mbulesave.
Përdorimi shtesë i pinëve distancues nuk është më i nevojshëm.
Konektorët PC/104 dhe
PC/104-Plus Ndërsa busi PC/104 përbëhet nga dy konektorë me 40 dhe 64 pinë përkatësisht, të cilët mund të rregullohen paralelisht, dhe me hapësirë 2,54 mm, PC/104-Plus ofron 120 pinë në katër rreshta me hapësirë 2,00 mm.
Duke përdorur lidhës me një zonë transferimi (pinë të gjata) në një dizajn press-fit, shumë karta mund të vendosen lehtësisht njëra mbi tjetrën (shih ilustrimin). Hapësira e specifikuar nga Konsorciumi PC/104 ruhet përmes përdorimit të distancuesve dhe mbulesave.
Përdorimi shtesë i pinëve distancues nuk është më i nevojshëm.
Perspektiva e zhvilluesit
Konektorët ept karakterizohen nga cilësia më e lartë e stampimit, e cila është veçanërisht e dukshme në embosimin e pastër të pinave të kontaktit. Cilësia e ndërtimit dhe klasat e disponueshme sigurojnë një numër të lartë ciklesh lidhjeje. Konektorët ept PC/104 dhe PC/104-Plus furnizohen me zonën e njohur dhe të provuar Tcom press® press-fit, duke siguruar kështu besueshmëri maksimale në të gjitha aplikimet e mundshme.
Kabllot me fletë metalike futen në këtë lidhës me anë të një mjeti të thjeshtë me pllakë të sheshtë për montim me presion. Kjo eliminon kostot e saldimit manual që kërkon shumë kohë dhe shmang nevojën për ripunim të pinave transferues. (Ura saldimi, shpërthime kallaji) Kur krimpohen shiritat terminalë me shtylla transferimi, një trup udhëzues shtyhet nga poshtë për të stabilizuar shtyllat e transferimit. Ky gjithashtu shërben si distancues, duke siguruar që arrihet hapësira 0.6" kur modulet lidhen.
Kabllot me fletë metalike futen në këtë lidhës me anë të një mjeti të thjeshtë me pllakë të sheshtë për montim me presion. Kjo eliminon kostot e saldimit manual që kërkon shumë kohë dhe shmang nevojën për ripunim të pinave transferues. (Ura saldimi, shpërthime kallaji) Kur krimpohen shiritat terminalë me shtylla transferimi, një trup udhëzues shtyhet nga poshtë për të stabilizuar shtyllat e transferimit. Ky gjithashtu shërben si distancues, duke siguruar që arrihet hapësira 0.6" kur modulet lidhen.
Pyetje të shpeshta: Pyetje dhe përgjigje rreth PC/104 dhe PC/104-Plus
A janë trupat izoluese të lidhësve PC/104 dhe PC/104 Plus me montim të shtypur të disponueshëm në ngjyra të ndryshme? A duhet që montimet e kasave për lidhësit PC/104 dhe PC/104 Plus me montim të shtypur të porositen veçmas si aksesorë? Çfarë i bën lidhësit PC/104 dhe PC/104 Plus të veçantë?
A janë trupat izoluese të lidhësve PC/104 dhe PC/104 Plus me montim të shtypur të disponueshëm në ngjyra të ndryshme?
Konektorët PC/104 dhe PC/104 Plus me montim me shtypje janë të disponueshëm nga ept në ngjyrë gri dhe të zezë.
A duhet që montimet e kasave për lidhësit PC/104 dhe PC/104 Plus me montim të shtypur të porositen veçmas si aksesorë?
Asambleja udhëzuese, e cila stabilizon pinën mashkull gjatë procesit të futjes, është pjesë e pajisjeve standarde për lidhësit me montim me shtypje.
Çfarë i bën lidhësit PC/104 dhe PC/104 Plus të veçantë?
Konektorët PC/104 dhe PC/104-Plus përdorin teknologjinë e provuar Tcom press® të ept për krimpim. Për më tepër, këta konektorë lejojnë hapësira ndërpinjesh në PCB prej 15,24 mm dhe 22 mm.
