Konektorët flexilink PCB
flexilinkjumper është një lidhës PCB i gjithanshëm, jo i plugueshëm, që dallohet për dizajnin e tij kursyes të hapësirës dhe kapacitetin e lartë të përçimit të rrymës prej 11 amperë për pin.
Ashtu si flexilinkjumper, flexilinkb-t-b siguron kontakt të besueshëm nën streset mekanike si goditjet dhe dridhjet, falë teknologjisë së montimit me shtypje.
Filtri
nga bordi në bord

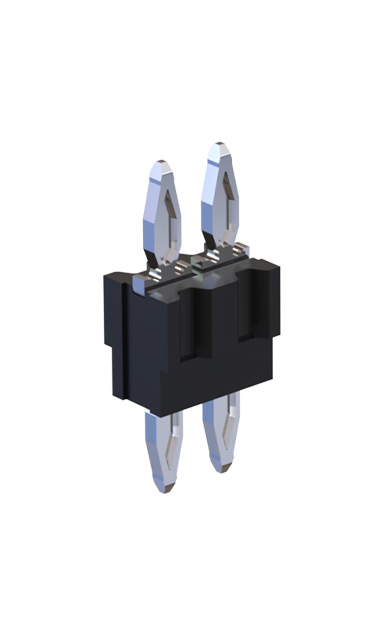

flexilink b-t-b, lartësi 5 mm Artikulli nr. 990-52XNN050-110
5 mm lartësi, për një proces me dy faza të nguljes me presion, 1–3 rreshta kontaktesh, Kursen hapësirë dhe kosto, zëvendëson distancuesit, Kodi i numrit të pjesës: X = numri i rreshtave, NN = numri i poleve për rresht, Ju lutemi kontaktoni ekipin tonë të shitjeve nëse keni ndonjë pyetje.
Në të njëjtën kohë
Teknologjia me përshtatje me presion
Fuqi
I fortë

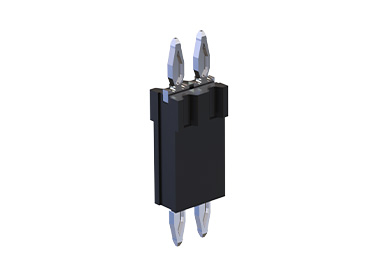

flexilink b-t-b, lartësi 10 mm Artikulli nr. 990-52XNN100-110
10 mm lartësi, për një proces me dy faza të nguljes me presion, 1–3 rreshta kontaktesh, Kursen hapësirë dhe kosto, zëvendëson distancuesit, Kodi i numrit të pjesës: X = numri i rreshtave, NN = numri i poleve për rresht, Ju lutemi kontaktoni ekipin tonë të shitjeve nëse keni ndonjë pyetje.
Në të njëjtën kohë
Teknologjia me përshtatje me presion
Fuqi
I fortë

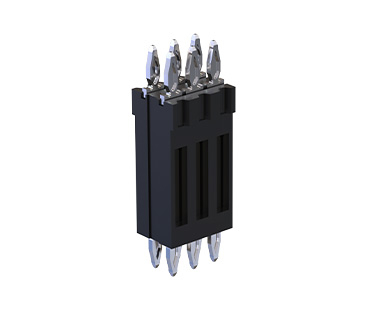

flexilink b-t-b, lartësi 15 mm Artikulli nr. 990-52XNN150-110
15 mm lartësi, për një proces me dy faza të nguljes me presion, 1–3 rreshta kontaktesh, Kursen hapësirë dhe kosto, zëvendëson distancuesit, Kodi i numrit të pjesës: X = numri i rreshtave, NN = numri i poleve për rresht, Ju lutemi kontaktoni ekipin tonë të shitjeve nëse keni ndonjë pyetje.
Në të njëjtën kohë
Teknologjia me përshtatje me presion
Fuqi
I fortë

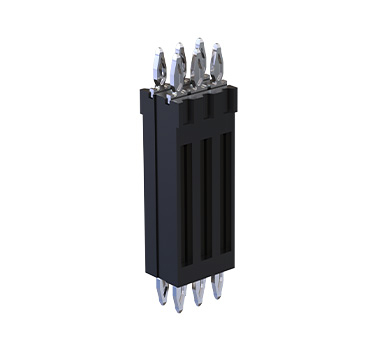

flexilink b-t-b, lartësi 20 mm Artikulli nr. 990-52XNN200-110
20 mm lartësi, për një proces me dy faza të nguljes me presion, 1–3 rreshta kontaktesh, Kursen hapësirë dhe kosto, zëvendëson distancuesit, Kodi i numrit të pjesës: X = numri i rreshtave, NN = numri i poleve për rresht, Ju lutemi kontaktoni ekipin tonë të shitjeve nëse keni ndonjë pyetje.
Në të njëjtën kohë
Teknologjia me përshtatje me presion
Fuqi
I fortë

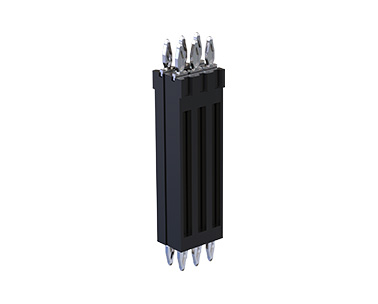

flexilink b-t-b, lartësi 25 mm Artikulli nr. 990-52XNN250-110
25 mm lartësi, për një proces me dy faza të nguljes me presion, 1–3 rreshta kontaktesh, Kursen hapësirë dhe kosto, zëvendëson distancuesit, Kodi i numrit të pjesës: X = numri i rreshtave, NN = numri i poleve për rresht, Ju lutemi kontaktoni ekipin tonë të shitjeve nëse keni ndonjë pyetje.
Në të njëjtën kohë
Teknologjia me përshtatje me presion
Fuqi
I fortë
triko me mëngë

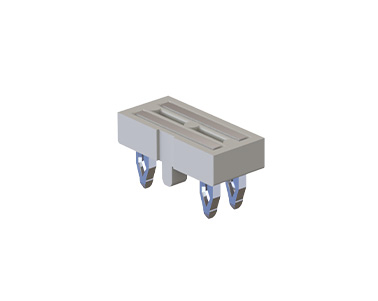

flexilink jumper, 2-pin Artikulli nr. 991-500200-11
2 kontakte, 11 Kapaciteti i bartjes së rrymës, dizajn kompakt, Lehtë për t'u instaluar pa saldime, mund të konfigurohet në intervale prej 2 mm ose 4 mm
Horizontale
Teknologjia me përshtatje me presion
Fuqi

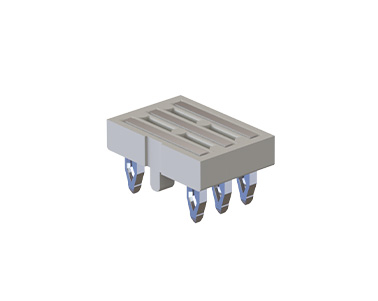

flexilink jumper, 3-pin Artikulli nr. 991-500300-11
3 kontakte, 11 Kapaciteti i bartjes së rrymës, dizajn kompakt, Lehtë për t'u instaluar pa saldime, mund të konfigurohet në intervale prej 2 mm ose 4 mm
Horizontale
Teknologjia me përshtatje me presion
Fuqi

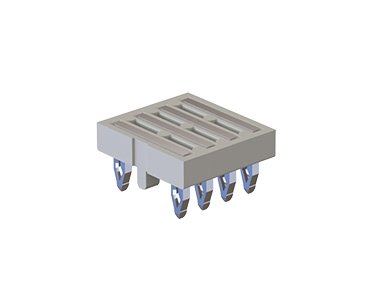

flexilink jumper, 4-pin Artikulli nr. 991-500400-11
4 kontakte, 11 Kapaciteti i bartjes së rrymës, dizajn kompakt, Lehtë për t'u instaluar pa saldime, mund të konfigurohet në intervale prej 2 mm ose 4 mm
Horizontale
Teknologjia me përshtatje me presion
Fuqi

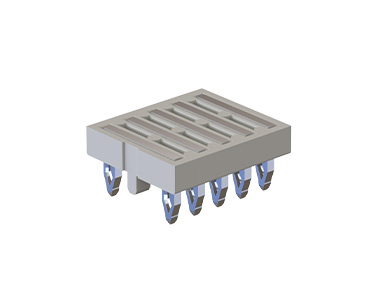

flexilink jumper, 5-pin Artikulli nr. 991-500500-11
5 kontakte, 11 Kapaciteti i bartjes së rrymës, dizajn kompakt, Lehtë për t'u instaluar pa saldime, mund të konfigurohet në intervale prej 2 mm ose 4 mm
Horizontale
Teknologjia me përshtatje me presion
Fuqi

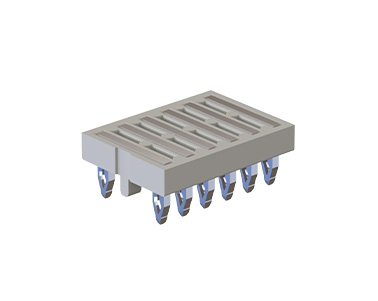

flexilink jumper, 6-pin Artikulli nr. 991-500600-11
6 kontakte, 11 Kapaciteti i bartjes së rrymës, dizajn kompakt, Lehtë për t'u instaluar pa saldime, mund të konfigurohet në intervale prej 2 mm ose 4 mm
Horizontale
Teknologjia me përshtatje me presion
Fuqi

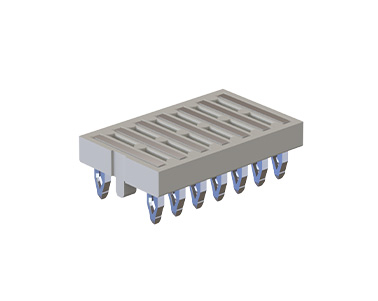

flexilink jumper, 7-pin Artikulli nr. 991-500700-11
7 kontakte, 11 Kapaciteti i bartjes së rrymës, dizajn kompakt, Lehtë për t'u instaluar pa saldime, mund të konfigurohet në intervale prej 2 mm ose 4 mm
Horizontale
Teknologjia me përshtatje me presion
Fuqi

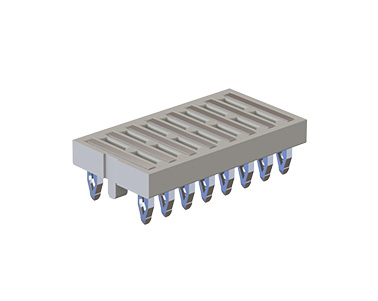

flexilink jumper, 8-pin Artikulli nr. 991-500800-11
8 kontakte, 11 Kapaciteti i bartjes së rrymës, dizajn kompakt, Lehtë për t'u instaluar pa saldime, mund të konfigurohet në intervale prej 2 mm ose 4 mm
Horizontale
Teknologjia me përshtatje me presion
Fuqi

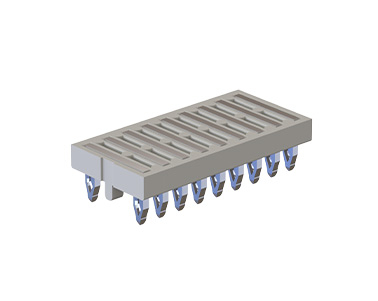

flexilink jumper, 9-pinësh Artikulli nr. 991-500900-11
9 kontakte, 11 Kapaciteti i bartjes së rrymës, dizajn kompakt, Lehtë për t'u instaluar pa saldime, mund të konfigurohet në intervale prej 2 mm ose 4 mm
Horizontale
Teknologjia me përshtatje me presion
Fuqi

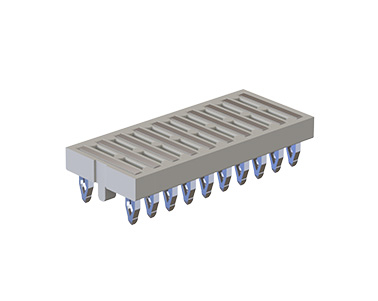

flexilink jumper, 10-pin Artikulli nr. 991-501000-11
10 kontakte, 11 Kapaciteti i bartjes së rrymës, dizajn kompakt, Lehtë për t'u instaluar pa saldime, mund të konfigurohet në intervale prej 2 mm ose 4 mm
Horizontale
Teknologjia me përshtatje me presion
Fuqi

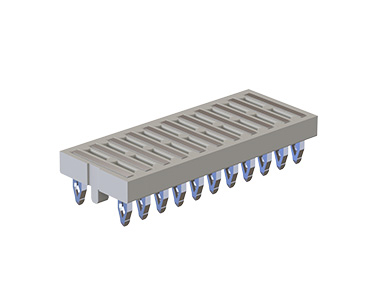

flexilink jumper, 11-pin Artikulli nr. 991-501100-11
11 kontakte, 11 Kapaciteti i bartjes së rrymës, dizajn kompakt, Lehtë për t'u instaluar pa saldime, mund të konfigurohet në intervale prej 2 mm ose 4 mm
Horizontale
Teknologjia me përshtatje me presion
Fuqi

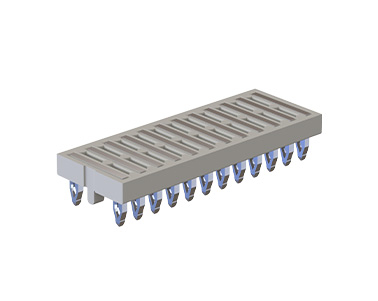

flexilink jumper, 12-pin Artikulli nr. 991-501200-11
12 kontakte, 11 Kapaciteti i bartjes së rrymës, dizajn kompakt, Lehtë për t'u instaluar pa saldime, mund të konfigurohet në intervale prej 2 mm ose 4 mm
Horizontale
Teknologjia me përshtatje me presion
Fuqi

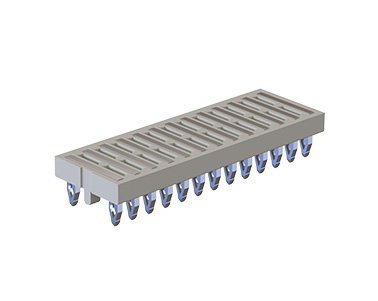

flexilink jumper, 13-pin Artikulli nr. 991-501300-11
13 kontakte, 11 Kapaciteti i bartjes së rrymës, dizajn kompakt, Lehtë për t'u instaluar pa saldime, mund të konfigurohet në intervale prej 2 mm ose 4 mm
Horizontale
Teknologjia me përshtatje me presion
Fuqi

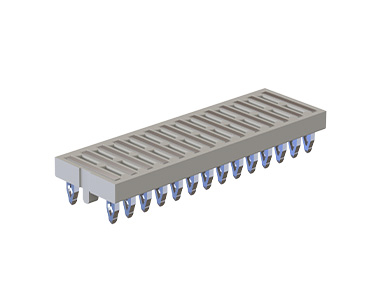

flexilink jumper, 14-pin Artikulli nr. 991-501400-11
14 kontakte, 11 Kapaciteti i bartjes së rrymës, dizajn kompakt, Lehtë për t'u instaluar pa saldime, mund të konfigurohet në intervale prej 2 mm ose 4 mm
Horizontale
Teknologjia me përshtatje me presion
Fuqi

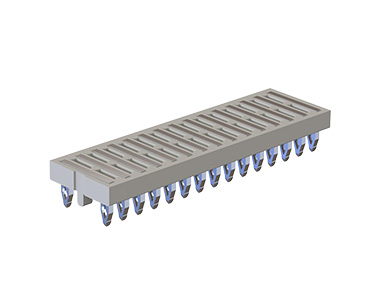

flexilink jumper, 15-pin Artikulli nr. 991-501500-11
15 kontakte, 11 Kapaciteti i bartjes së rrymës, dizajn kompakt, Lehtë për t'u instaluar pa saldime, mund të konfigurohet në intervale prej 2 mm ose 4 mm
Horizontale
Teknologjia me përshtatje me presion
Fuqi
Numra të ndryshëm polësh? Lartësi të ndryshme të stakut? Mbulesa alternative kontakti? Variantet me konfigurime të veçanta? Kontaktet tërheqëse?
flexilink: Përmbledhje
Konektorët PCB që përdorin teknologjinë press-fit
Konektori ynë i qëndrueshëm Flexilink, me teknologji press-fit, është ideal për krijimin e një lidhjeje të fortë në aplikacione që përfshijnë rryma të larta ndërrimi.
Flexilink është i disponueshëm në dy versione: - flexilinkjumper për
lidhje
horizontale në PCB - flexilinkb-t-b për lidhje paralele në PCB
Flexilink është i disponueshëm në dy versione: - flexilinkjumper për
lidhje
horizontale në PCB - flexilinkb-t-b për lidhje paralele në PCB
flexilinkjumper për lidhje horizontale PCB:
Ai impresionon me dizajnin e tij kursyes të hapësirës, ndërsa ofron kapacitet të lartë për bartjen e rrymës. Hapësira ndërmjet PCB-ve prej 1 milimetri dhe gjurma prej vetëm 3,8 milimetra në PCB lejojnë shfrytëzimin maksimal të hapësirës dhe një gamë të gjerë aplikacionesh për lidhësin, për shembull për lidhjen zinxhirore të PCB-ve me LED. Lartësia e lidhësit të PCB-së është vetëm 2 milimetra.
Ai impresionon me dizajnin e tij kursyes të hapësirës, ndërsa ofron kapacitet të lartë për bartjen e rrymës. Hapësira ndërmjet PCB-ve prej 1 milimetri dhe gjurma prej vetëm 3,8 milimetra në PCB lejojnë shfrytëzimin maksimal të hapësirës dhe një gamë të gjerë aplikacionesh për lidhësin, për shembull për lidhjen zinxhirore të PCB-ve me LED. Lartësia e lidhësit të PCB-së është vetëm 2 milimetra.

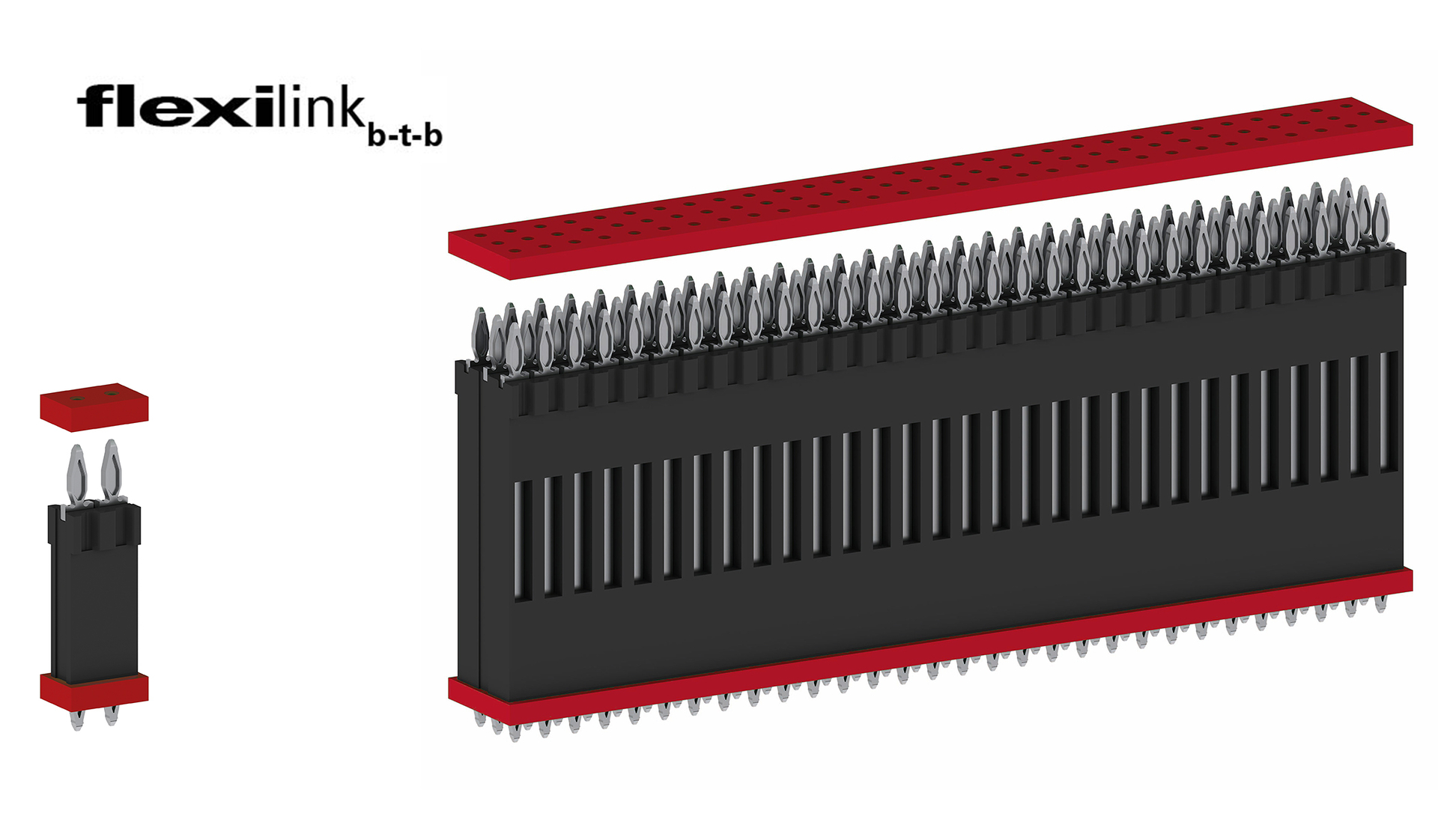

flexilinkb-t-b për lidhje paralele në PCB:
Konektori flexilinkb-t-b me hapësirë 2,54 mm garanton një lidhje PCB me cilësi të lartë duke përdorur teknikën press-fit. Ky konektor me dy anë është ZGJIDHJA për rryma të larta ndërrimi, pasi asnjë tranzicion kontakti nuk kufizon kapacitetin e bartjes së rrymës.
Avantazhi i qartë: një komponent i vetëm krijon si lidhje mekanike ashtu edhe elektrike. Nuk nevojiten distancues – kështu kurseni jo vetëm hapësirë në PCB, por edhe kosto.
flexilinkb-t-b i përshtatet kërkesave tuaja: mund të zgjidhni flexilinkb-t-b për distancat midis PCB-ve nga 5 deri në 25 milimetra dhe të kombinoni rreshta dhe numra të ndryshëm pinash.
Konektori flexilinkb-t-b me hapësirë 2,54 mm garanton një lidhje PCB me cilësi të lartë duke përdorur teknikën press-fit. Ky konektor me dy anë është ZGJIDHJA për rryma të larta ndërrimi, pasi asnjë tranzicion kontakti nuk kufizon kapacitetin e bartjes së rrymës.
Avantazhi i qartë: një komponent i vetëm krijon si lidhje mekanike ashtu edhe elektrike. Nuk nevojiten distancues – kështu kurseni jo vetëm hapësirë në PCB, por edhe kosto.
flexilinkb-t-b i përshtatet kërkesave tuaja: mund të zgjidhni flexilinkb-t-b për distancat midis PCB-ve nga 5 deri në 25 milimetra dhe të kombinoni rreshta dhe numra të ndryshëm pinash.
Ne prodhojmë lidhës të bërë me porosi dhe të përshtatur me saktësi për aplikacionin tuaj.
Pyetni tani për lidhësit e personalizuar
- Numra të tjerë pinash
- Lartësi të tjera të stakut
- Mbulime alternative për kontaktet
Pyetni tani për lidhësit e personalizuar

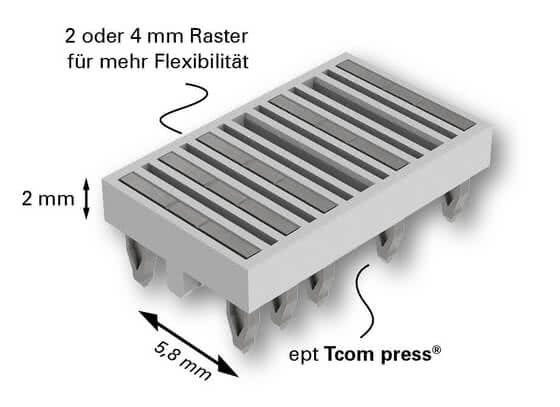

Karakteristikat e lidhësit PCB flexilink jumper
flexilinkjumper është një lidhës PCB i gjithanshëm, jo i plugueshëm, që bie në sy me dizajnin e tij kursyes të hapësirës dhe kapacitetin e lartë të përçimit të rrymës prej 11 amperë për pin. Ai ka një hapësirë të ndryshueshme prej 2 ose 4 milimetra dhe ofron nga 2 deri në 15 ura kontakti. Kjo lejon që hapësira midis PCB-ve të përshtatet plotësisht sipas kërkesave tuaja. Kjo e bën atë veçanërisht të përshtatshëm për aplikacione si shiritat LED në ndërtim, automatizim dhe elektronikë automobilistike. Ai përballon jashtëzakonisht mirë streset e mëdha mekanike, si goditjet dhe dridhjet. Nuk kërkohet asnjë proces i ndërlikuar saldimi – flexilinkjumper siguron një lidhje të thjeshtë të dy ose më shumë bordeve të qarkut të printuar duke përdorur teknologjinë press-fit.
Karakteristikat e jumperit flexilink
- Pitch i ndryshueshëm nga 2 deri në 4 milimetra
- 2 deri në 15 ura kontakti Kapaciteti i
- përçimit të rrymës deri në 11 A për pin
- Kursim hapësire dhe kosto; zëvendëson distancuesit –
- vetëm një komponent për lidhjen
- Përballon stres mekanik të lartë, goditje dhe dridhje
- Eliminimi i procesit të saldimit përmes montimit me presion Mundësohet
- distancim individual i
- PCB-ve Zona e montimit me presion Tcom press®
Aplikimet
- LED-et në shërbimet e ndërtesave, automatizimin dhe inxhinierinë automobilistike
- ; teknologjia e drejimit;
- teknologjia e sensorëve

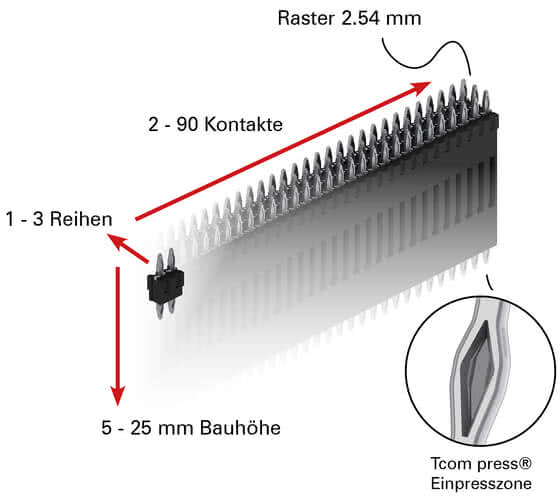

Karakteristikat e lidhësit PCB flexilink B-to-B
Ashtu si flexilinkjumper, flexilinkb-t-b siguron kontakt të besueshëm nën stres mekanik si goditje dhe dridhje falë teknologjisë së saj press-fit. Flexilinkb-t-b mund të përshtatet në mënyrë fleksibile me aplikacionin tuaj: konfiguroni flexilinkb-t-b tuaj në aspektin e lartësisë, numrit të rreshtave dhe kontakteve. Janë të mundura një deri në tre rreshta kontaktesh, nga dy deri në nëntëdhjetë pinë dhe distancat e PCB-së midis 5 dhe 25 milimetrash. Çdo pin ka një kapacitet përçues rryme deri në 11 amperë. Kjo e bën flexilinkb-t-b veçanërisht të përshtatshëm për aplikime me rrymë të lartë dhe i lejon të performojë në mënyrë optimale në aplikimet standarde me PCB me bakër të trashë.
Karakteristikat b-t-b
- Derisa 11 A kapaciteti i bartjes së rrymës për pin
- 2 deri në 90 kontakte
- 5 deri në 25 mm lartësi
- 1 deri në 3 rreshta Kursim
- hapësire dhe kostoje; zëvendëson distancuesit
- Vetëm një komponent i nevojshëm për lidhje
- Rezistencë mekanike e lartë ndaj goditjeve dhe dridhjeve
- Nuk kërkohet saldimi – teknologjia press-fit
- Zona press-fit Tcom press®
Aplikimet
Makineri pune
Teknologjia bujqësore
Teknologjia automobilistike
Intralogjistika
Teknologjia e ngritjes dhe e kranave
Teknologjia e transmetimit
Teknologjia bujqësore
Teknologjia automobilistike
Intralogjistika
Teknologjia e ngritjes dhe e kranave
Teknologjia e transmetimit
Pyetje të shpeshta: Pyetje dhe përgjigje rreth lidhësve PCB flexilink
A mund të shtypet gjithashtu Flexilink në një bazë më të trashë bakri? Pse ekziston një sasi minimale porosie për flexilink?
A mund të shtypet gjithashtu Flexilink në një bazë më të trashë bakri?
Po, flexilink është ideal për montim me presion në PCB-të e trasha prej bakri.
Pse ekziston një sasi minimale porosie për flexilink?
Sasitë minimale të porosisë janë për shkak të sasisë së konsiderueshme të punës konsulente të përfshirë, teknologjisë komplekse të makinerive dhe kostove të larta të përgatitjes për shtypin.
