me shkallëzueshmëri maksimale!
Zbuloni 5 superfuqitë e gamës së produkteve Zero8
Tani përfitoni nga efikasiteti maksimal, kontakti i besueshëm, mbrojtja e sinjalit, shpejtësia dhe qëndrueshmëria.
Familja e produkteve Zero8 nga ept është zhvilluar posaçërisht për aplikime industriale të kërkuara dhe ofron shkallëzueshmëri maksimale: mund të personalizoni format, lartësinë e stivës dhe numrin e pinave për t'iu përshtatur kërkesave tuaja specifike. Soketet dhe prizat janë të disponueshme në format me profil të ulët, të mesëm dhe të lartë, si në versione të drejta ashtu edhe të pjerrëta. Plagu është gjithashtu i disponueshëm në një version x-high-profile, që do të thotë se, falë lartësive të ndryshme të profileve, lidhësi Zero8 mund të përshtatet me hapësira PCB midis 6 dhe 21 mm. Ju gjithashtu mund të specifikoni një numër të ndryshueshëm pinash që varion nga 12 deri në 80.
Por kjo nuk është e gjitha. Ju gjithashtu keni zgjedhje kur bëhet fjalë për mburojën. Të dyja anët e lidhësit me ose pa mburojë? Ose ndoshta vetëm një anë me mburojë? Zgjedhja është e juaja – të gjithë lidhësit Zero8 janë plotësisht të ndërlidhshëm dhe mund të kombinohen lirshëm, pavarësisht nëse kanë mburojë apo jo.
Por kjo nuk është e gjitha. Ju gjithashtu keni zgjedhje kur bëhet fjalë për mburojën. Të dyja anët e lidhësit me ose pa mburojë? Ose ndoshta vetëm një anë me mburojë? Zgjedhja është e juaja – të gjithë lidhësit Zero8 janë plotësisht të ndërlidhshëm dhe mund të kombinohen lirshëm, pavarësisht nëse kanë mburojë apo jo.
Teknologjia e lidhjes ScaleX, e fortë dhe me dy anë, i përballon kushtet e ashpra të aplikacioneve industriale dhe siguron kontakt të besueshëm edhe nën stres mekanik si goditjet dhe dridhjet. Ajo gjithashtu kompenson tolerancat në anën e pajisjes në të gjitha drejtimet kur lidhësit janë të lidhur. Falë mburojës EMC, sinjalet në mjedise industriale janë të mbrojtura në mënyrë të përkryer nga ndikimet e jashtme, ndërsa vetitë e materialit garantojnë një shpejtësi transferimi të të dhënave deri në 16 Gbit/s. Për më tepër, ept ka shkuar edhe një hap më tej: gjeometria e lidhësit është projektuar në mënyrë që kontaktet të mos dëmtohen, edhe në rast trajtimi të gabuar.
Superfuqi: EFIKASITET
Kursim hapësire falë një rrjeteje 0.8 mm
Të gjithë lidhësit Zero8 kanë hapësirë kontakti prej 0,8 mm në një konfigurim që kursen hapësirë, të dizajnuar për të zënë sa më pak vend të jetë e mundur në bordin e qarkut të printuar. Pavarësisht hapësirës së vogël, kontaktet lidhen me njëra-tjetrën në sipërfaqet e tyre të lëmuara, në vend të skajeve të papërpunuara të stampuara. Kjo siguron që kontaktet të jenë dukshëm më rezistente ndaj gërvishtjeve, për shembull gjatë mikro-lëvizjeve.
Numër i ndryshueshëm kontaktesh nga 12 deri në 80
Zero8 është i disponueshëm me 12, 20, 32, 52 ose 80 kontakte për fleksibilitet maksimal në aplikacionin tuaj. Konektori është me dy rreshta; për shembull, një konektor me 12 pinë ka 6 kontakte në secilin rresht. Nëse është e nevojshme, mund të prodhohen edhe variante me një numër specifik pinësh, për shembull për të siguruar distanca më të mëdha të lirshme dhe të rrëshqitjes.
Disponueshëm në versione të mbuluara dhe të pambuluara
Ju keni zgjedhje edhe për mburojën! A dëshironi që të dyja anët e çiftit të lidhësve të jenë të mburojura apo të pamburojura? Ose ndoshta vetëm njëra anë? Vendimi është i juaji – të gjithë lidhësit Zero8 janë plotësisht ndër-kompatibël dhe mund të kombinohen lirshëm, pavarësisht nëse janë të mburojtur apo të pamburojtur. Në versionet e mburojta, terminalet e saldimit të kontakteve ndodhen nën lidhësin, ndërsa në versionet e pamburojta ato janë të vendosura në anë për të lejuar inspektimin AOI gjatë procesit të prodhimit.
Lartësitë e stivimit nga 6 deri në 21 mm
Me versionet e drejta të ulëta, të mesme dhe të larta, mund të arrihet një distancë PCB-je në çdo dimension midis 6 dhe 21 mm. Futja e lidhësit plotësisht deri te ndalesa realizon distancën minimale të mundshme të PCB-së. Pllugun dhe prizën mund t'i futni në mënyrë të ndryshueshme brenda një diapazoni prej 1,5 mm për të arritur distancën maksimale të mundshme të PCB-së. 0.8 mm e mbetur siguron kontakt të sigurt (mbrojtje kundër futjes së tepruar).
Dizajne të pjerrëta për aplikime që variojnë nga 90° deri në 180°
Dizajni i pjerrët, i kombinuar me dizajnin e drejtë, lejon që bordet e qarkut të printuar të vendosen në një kënd 90° me njëra-tjetrën, p.sh. për backplane me karta bijë. Kombinimi i dy dizajneve të pjerrëta lejon që dy pllakë qarku të vendosen krah për krah në një kënd prej 180 gradësh. Të gjitha këto janë të disponueshme në versione të mbuluara ose të pambuluara dhe me 12, 20, 32, 52 ose 80 kontakte për fleksibilitet maksimal në aplikacionin tuaj.
Zhvilloni zgjidhjet tuaja me efikasitet maksimal. Me gamën e veçorive të saj, Zero8 siguron që të arrini qëllimet tuaja më shpejt, duke përfituar nga një shumëllojshmëri e jashtëzakonshme opsionesh.
Madje janë në dispozicion edhe dizajne të pjerrëta për aplikime 90° dhe 180°. Dokument teknik falas mbi shpejtësinë e lartë dhe EMC »
Kërkoni një kuti mostër falas »
Informacione të mëtejshme mund të gjenden këtu.
Madje janë në dispozicion edhe dizajne të pjerrëta për aplikime 90° dhe 180°. Dokument teknik falas mbi shpejtësinë e lartë dhe EMC »
Kërkoni një kuti mostër falas »
Informacione të mëtejshme mund të gjenden këtu.
Superfuqi: SIGURI NË KONTAKT

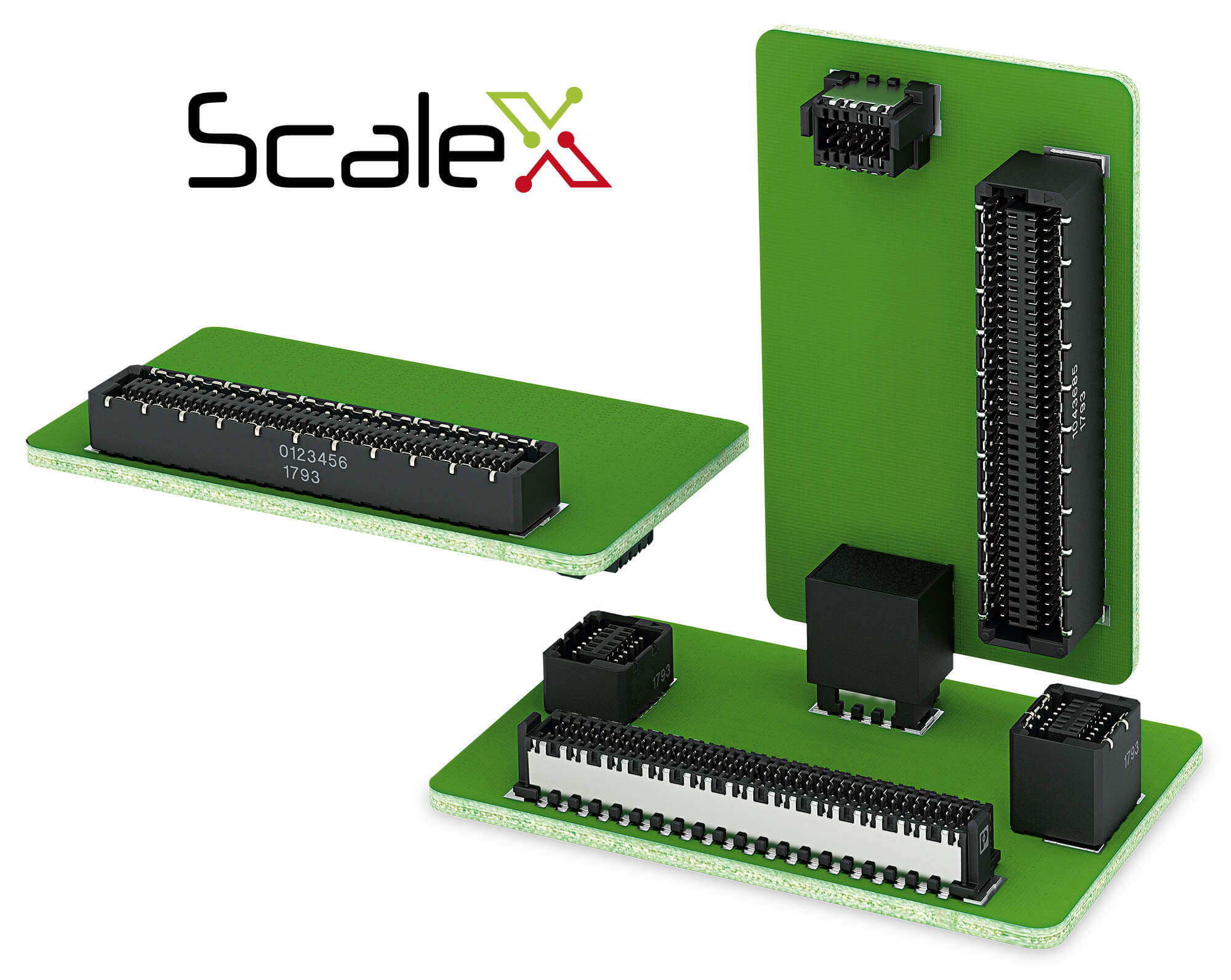

Sistemi inovativ i kontaktit ScaleX
ScaleX – ky markë përfaqëson teknologji kontakti të fortë brenda një sistemi lidhës që shkallëzohet në mënyrë fleksibël. Ai u zhvillua posaçërisht për të kombinuar qëndrueshmëri mekanike të lartë me performancë të jashtëzakonshme në frekuenca të larta. Ky kombinim është unik në botën e lidhësve për pllaka qarku të printuara.
Dy pika kontakti për çdo pin
Çdo çift kontaktesh përbëhet nga dy kontakte me teh dhe dy kontakte me pranverë. Kjo mbivendosje jo vetëm që siguron besueshmërinë maksimale të kontaktit, veçanërisht në mjedise të vështira si ato të ekspozuara ndaj goditjeve dhe dridhjeve, por gjithashtu ofron qëndrueshmëri dhe besueshmëri të jashtëzakonshme në aplikacionin tuaj. Për më tepër, të gjithë kontaktet ndodhen në anën e lëmuar të sipërfaqeve të kontaktit, në vend të skajit të ashpër të prerë, siç ndodh me shumë lidhës të tjerë të miniaturizuar.
I rezistueshëm ndaj goditjeve dhe dridhjeve
Redundanca në të gjitha kontaktet, e kombinuar me kontakt vetëm në sipërfaqe të lëmuara e të rrotulluara, rezulton në rezistencë jashtëzakonisht të lartë ndaj goditjeve dhe dridhjeve. Konektorët Zero8 kanë kaluar teste të hollësishme dhe kualifikime në përputhje me standardin IEC 60512. Do të ishim të lumtur t'ju ofronim raportet tona të detajuara të testimit.
Niveli i lartë i sigurisë kundër aktivizimit aksidental
Çdo çift kontaktesh të çiftuara midis prizës dhe spinës ka një gamë mbishitjeje të paktën 0,8 mm; kjo korrespondon me distancën nga pika e kontaktit deri te maja e kontaktit – domethënë pika ku kontakti nuk do të bëhej më. Kjo gamë mbishitjeje prej të paktën 0,8 mm siguron një shkallë të lartë kompensimi të tolerancës dhe kështu besueshmëri maksimale në çdo aplikim. Kur spinaku futet në prizë sa më thellë që të jetë e mundur, diapazoni i futjes së tepërt rritet deri në 2,3 mm për çdo çift kontaktesh.
Vlerësuar për të paktën 500 cikle çiftimi
Kontaktet e Zero8 janë projektuar për të siguruar kontakt të besueshëm edhe pas 500 cikleve të lidhjes, madje edhe kur i nënshtrohen ndryshimeve të përsëritura të temperaturës dhe gazrave korrozivë. Edhe nëse kontaktet nuk lidhen 500 herë, ciklet e lidhjes ofrojnë një masë të përshtatshme për të vlerësuar në çfarë mase lidhësit mbeten funksionalë kur i nënshtrohen ndryshimeve të përsëritura të temperaturës ose dridhjeve ('korrozion fretting').
Do ta pëlqeni edhe këtë – seria e lidhësve Zero8 impresionon me teknologjinë inovative ScaleX. I qëndrueshëm dhe me dy anë, ai përballon kushtet e ashpra të aplikacioneve industriale dhe siguron kontakt të besueshëm. Edhe nën kushte ekstreme mjedisore dhe stres mekanik si goditjet dhe dridhjet.
Dokument i bardhë falas mbi qëndrueshmërinë »
Kërkoni një kuti mostër falas »
Informacione të mëtejshme mund të gjenden këtu.
Dokument i bardhë falas mbi qëndrueshmërinë »
Kërkoni një kuti mostër falas »
Informacione të mëtejshme mund të gjenden këtu.
Superfuqi: MBROJTJE E SINJALIT
Koncept i ri i zhvilluar për mburojtjen EMC

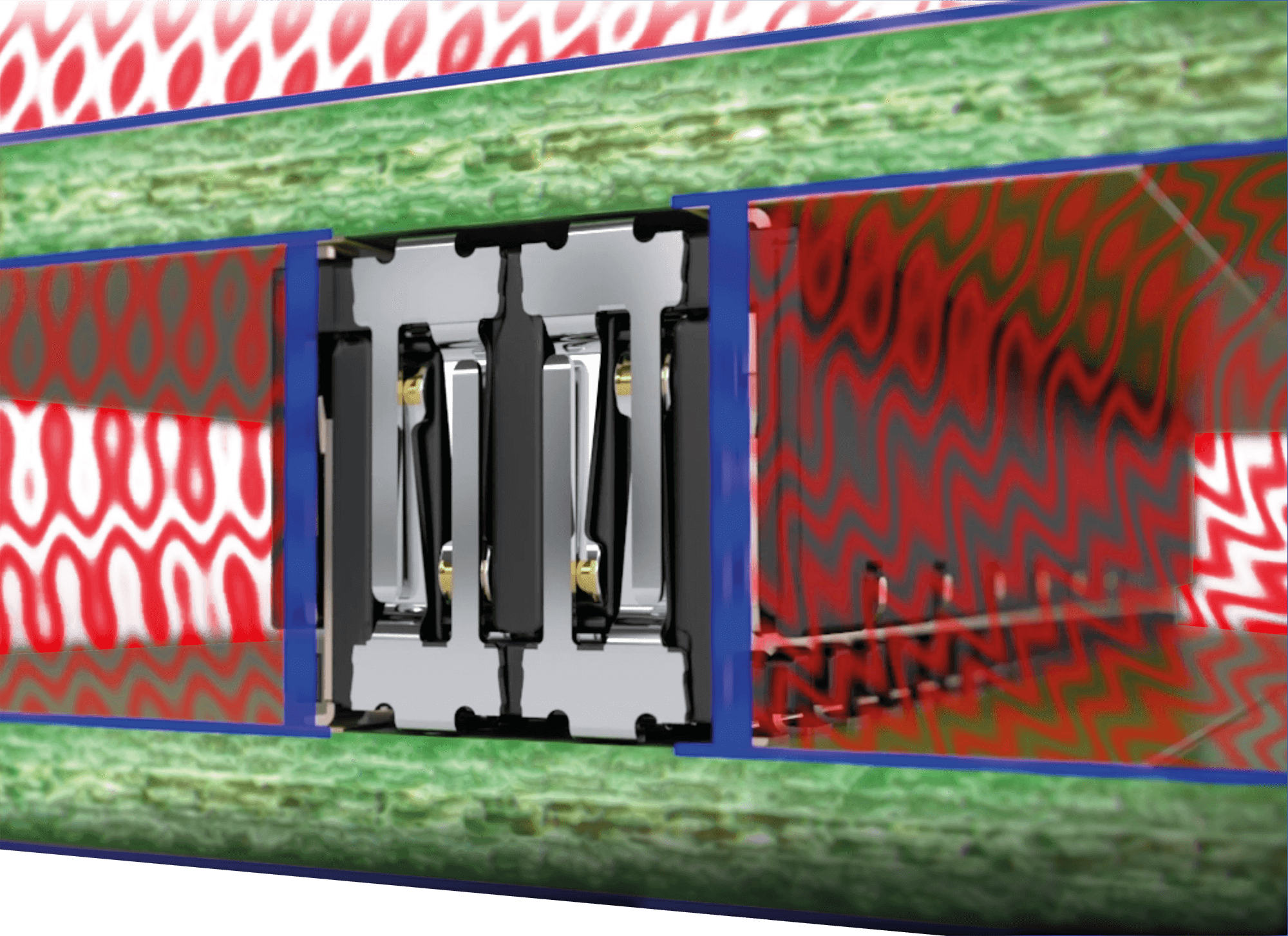

Gjatë zhvillimit të Zero8, iu kushtua vëmendje e veçantë mbrojtjes me dy anë. Kjo siguron transmetim të të dhënave pa ndërhyrje, siç kërkohet në shumë aplikacione, si Industria 4.0 ose Interneti i Gjërave (IoT). Materiali mbrojtës i përdorur është projektuar posaçërisht për të përmbushur kërkesat e larta të përputhshmërisë elektromagnetike.
Dissipim optimal i rrymave të ndërhyrjes
Fletët mbrojtëse kanë sipërfaqe të madhe dhe kanë pak hapje, duke siguruar mbrojtje maksimale. Për më tepër, numri i madh i pikave të kontaktit midis fletës mbrojtëse dhe bordit të qarkut të printuar mundëson shpërndarjen optimale të rrymave të ndërhyrjes. Për shembull, në rastin e një lidhësi me 20 pinë, një fletë mbrojtëse me gjatësi 8 mm ka gjithsej 5 pika lidhjeje me saldim në bordin e qarkut të printuar.
Induktanca e çiftimit deri në 10 pikohenri
Në teste të detajuara të kryera nga një laborator specialist, efektet e intensiteteve të fushave elektrike dhe magnetike u simuluan së pari dhe më pas u verifikuan përmes testimit eksperimental. Rezultatet e marra janë jashtëzakonisht të mira dhe mund të vihen në dispozicion me kërkesë. Një nga rezultatet kryesore të matjes ishte se lidhësit Zero8 arritën një induktancë lidhëse maksimale prej 10 pH.
Alternativisht, pa mburojë
Ju keni zgjedhje edhe për mburojën! A dëshironi që të dyja anët e çiftit të lidhësve të jenë të mburojura apo të pamburojura? Ose ndoshta vetëm njëra anë? Vendimi është i juaji – të gjithë lidhësit Zero8 janë plotësisht të ndërlidhshëm dhe mund të kombinohen lirshëm, pavarësisht nëse janë të mburojtur apo të pamburojtur. Në versionet e mburojta, terminalet e saldimit të kontakteve ndodhen nën lidhësin, ndërsa në versionet e pamburojta ato janë në anë për të lejuar inspektimin AOI gjatë procesit të prodhimit.
Dizajni i ri i mburojës me dy anë i konektorëve Zero8 garanton transmetim të dhënave me shpejtësi të lartë pa ndërprerje në mjedise industriale. Materiali mbrojtës i përdorur është projektuar posaçërisht për komponentë me kërkesa të larta për përputhshmëri elektromagnetike dhe garanton një induktancë lidhëse jo më shumë se 10 pikohenri për lidhësin.
Dokument teknik falas mbi transmetimin e të dhënave me shpejtësi të lartë dhe EMC »
Kërkoni një kuti mostër falas »
Informacione të mëtejshme mund të gjenden këtu.
Dokument teknik falas mbi transmetimin e të dhënave me shpejtësi të lartë dhe EMC »
Kërkoni një kuti mostër falas »
Informacione të mëtejshme mund të gjenden këtu.
Superfuqi: Shpejtësi
Përshtatshme për PCIe 4.0 dhe Industrial Ethernet

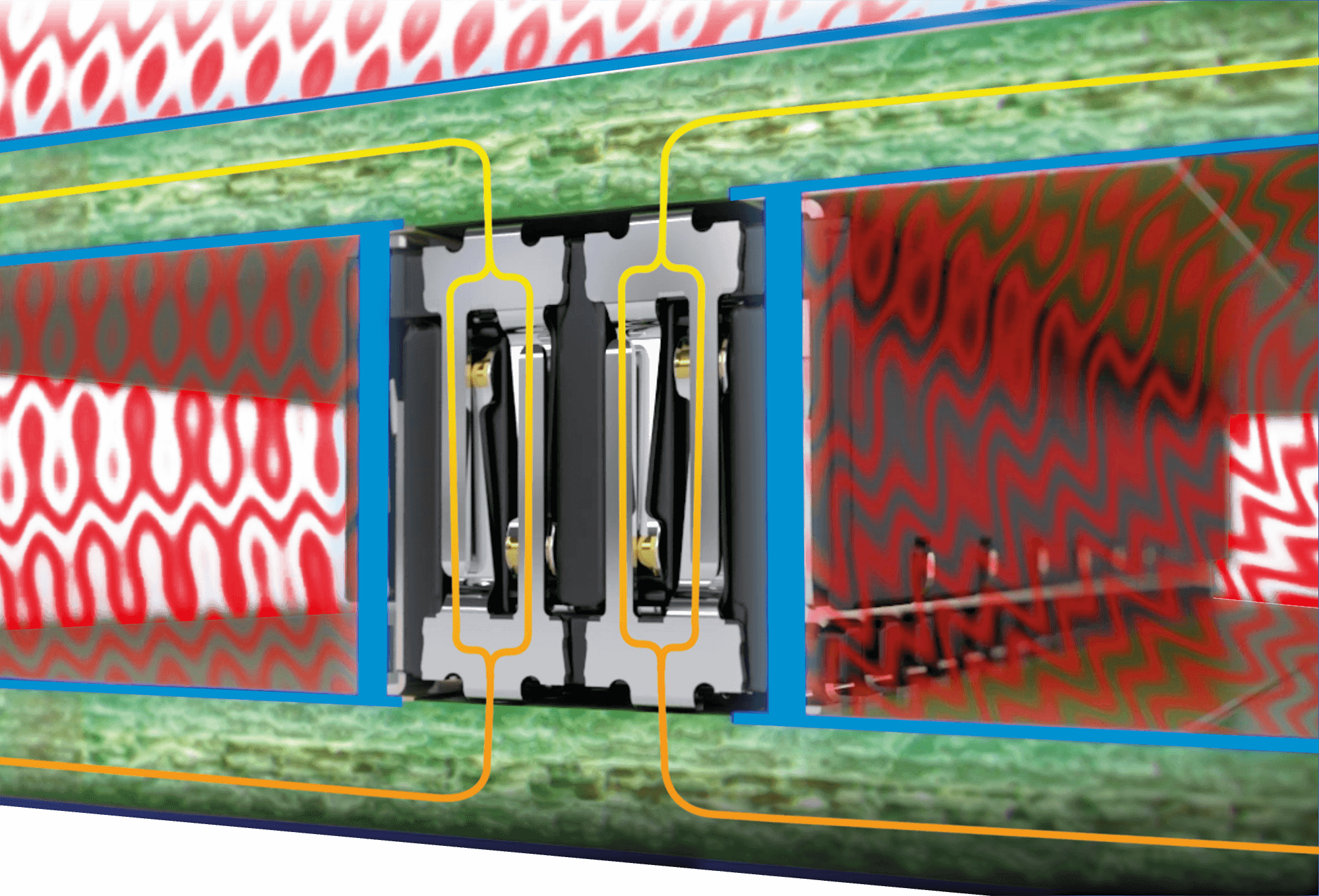

Konektorët Zero8 plotësojnë kërkesat e specifikimeve PCI Express Gen. 4 dhe Industrial Ethernet, siç kërkohet në shumë aplikacione, si ato për Industrinë 4.0 ose Internetin e Gjërave (IoT). Përveç humbjes së futjes, Zero8 tregon performancë të shkëlqyer në aspektin e humbjes së kthimit dhe ndërhyrjes së kryqëzuar.
Transmetimi i sinjalit RF 16 Gbit/s +
Konektorët Zero8 janë idealë për aplikime me shpejtësi transferimi të të dhënave deri në 16 Gbit/s. Falë karakteristikave të shkëlqyera të humbjes së futjes, Zero8 mund të përdoret edhe për aplikacione deri në 25 Gbit/s. Kjo përshtatshmëri e jashtëzakonshme kombinohet me një sistem kontaktesh jashtëzakonisht të fortë dhe rezistent për mjedise të vështira që përfshijnë tronditje, dridhje ose gazra korrozivë. Ky kombinim është unik.
Mbrojtje shtesë e sinjalit përmes mburojës
Dizajni mbrojtës me dy anë siguron transmetim të dhënave me shpejtësi të lartë pa ndërhyrje në mjedise industriale. Ai devijon në mënyrë të besueshme rrymat e ndërhyrjes përmes disa pikave të kontaktit në të dyja bordet e qarkut. Dizajni mbrojtës mbron lidhësin nga ndërhyrjet elektromagnetike (duke vepruar si thithës i ndërhyrjes), por gjithashtu mbron komponentët përreth nëse lidhësi vetë vepron si burim ndërhyrjeje.
Modelet SI të disponueshme
Zero8 fillimisht iu nënshtrua simulimit të detajuar për të vlerësuar karakteristikat e tij RF dhe më pas u testua në provat laboratorike. Raporte gjithëpërfshirëse testimi dhe modelet SI për përdorim në aplikacionin tuaj janë në dispozicion.
HighSpeed është formula magjike pas familjes së produkteve Zero8 të ept. Simulimet me sistemin e lidhësve Zero8 në 16 Gbit/s demonstrojnë integritet të shkëlqyer të sinjalit, duke e bërë atë idealisht të përshtatshëm për PCIe 4.0 dhe Industrial Ethernet. Ne jemi të lumtur t'ju ofrojmë parametrat S për simulimet e aplikacionit tuaj.
Libër i bardhë falas mbi shpejtësinë e lartë dhe EMC »
Kërkoni një kuti mostër falas »
Informacione të mëtejshme mund të gjenden këtu.
Libër i bardhë falas mbi shpejtësinë e lartë dhe EMC »
Kërkoni një kuti mostër falas »
Informacione të mëtejshme mund të gjenden këtu.
Superfuqi: QËNDRUESHMËRI
Mbrojtje për të gjithë kontaktet
Zero8 është projektuar në mënyrë që kontaktet të mos dëmtohen edhe nëse përdoret në mënyrë të gabuar. Kontaktet janë të fshehura brenda trupit izoluese dhe për këtë arsye janë optimalisht të mbrojtura kundër goditjeve mekanike të mundshme, siç është kontakti aksidental. Kjo siguron nivelin më të lartë të mundshëm të sigurisë për aplikacionin tuaj.
Mbrojtje kundër shtrembërimit gjatë lidhjes
Polarizimi i integruar në trupin izoluese parandalon lidhjen e gabuar për shkak të shtrembërimit të konektorëve. Kjo do të thotë që prizë dhe kontaktori mund të lidhen vetëm nëse janë të orientuara në një drejtim të caktuar. Për më tepër, elementë udhëzues të dallueshëm në trupin izoluese sigurojnë një lidhje të sigurt.
Lehtësim mekanik i siguruar nga dy kyçë të bordit
Dy kyçë pllake për çdo lidhës saldohen në bordin e qarkut të printuar, duke siguruar lehtësim mekanik të tensionit për kontaktet e sinjalit. Kjo parandalon që kontaktet e sinjalit të shkëputen nga nyja e saldimit kur lidhësi dhe priza janë të shkëputur nga njëri-tjetri.

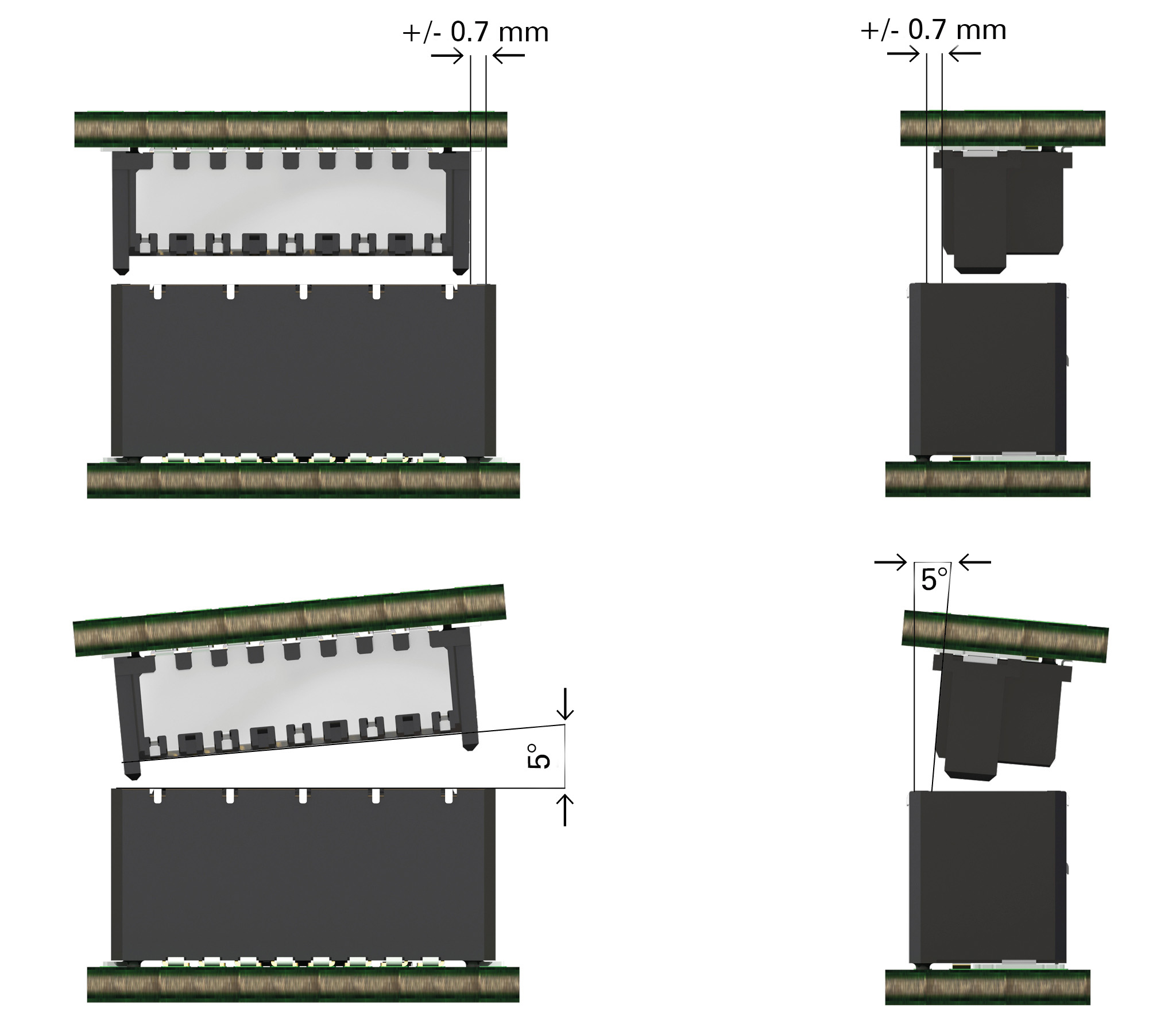

Kompensim për zhvendosje deri në 0,7 mm gjatë instalimit
Krahet e ngushtuara në anët e trupave izoluese i lejojnë prizës dhe soketit të kompensojnë një mos-përputhje deri në 0,7 mm gjatë procesit të lidhjes. Gjatë lidhjes, kontaktet me teh dhe ato me pranvera udhëhiqen në pozicion në raport me njëra-tjetrën në mënyrë që të sigurohet një lidhje e qëndrueshme dhe të parandalohet futja e tepërt e kontakteve.
Kompensimi me tolerancë të lartë gjatë funksionimit
Kur janë të lidhura, soketi dhe spinaku mund të tolerojnë një zhvendosje relative deri në 0,4 mm. Kjo ofron fleksibilitet të konsiderueshëm në aspektin e tolerancave në aplikacionet tuaja. Gjithashtu, mundëson vendosjen e çifteve të shumta lidhësish në një bord qarku të stampuar pa kompromentuar besueshmërinë e kontaktit.
Kur të gjitha veçoritë kryesore plotësohen me qëndrueshmëri të jashtëzakonshme, rezultati është Zero8 nga ept. Qoftë mekanizmi i zgjuar anti-kthyerje gjatë lidhjes, qoftë kompensimi i devijimit deri në 0,7 mm gjatë instalimit, Zero8 i përmbush premtimet e tij.
Dokument teknik falas mbi qëndrueshmërinë »
Kërkoni një paketë mostër falas »
Informacione të mëtejshme mund të gjenden këtu.
Dokument teknik falas mbi qëndrueshmërinë »
Kërkoni një paketë mostër falas »
Informacione të mëtejshme mund të gjenden këtu.
