Ndryshimet në teknologjinë automobilistike: SDV në qendër të vëmendjes
E ardhmja e sistemit elektrik të automjetit në epokën e automjetit të përcaktuar nga softueri (SDV)
Progresi teknologjik, sfidat e dizajnit dhe zgjidhjet për sistemet e integruara.
Industria automobilistike po përjeton një ndryshim të thellë: me ardhjen e Automjetit të Përcaktuar nga Softueri (SDV), softueri po merr gjithnjë e më shumë vendin qendror në zhvillimin e automjeteve. Në kontrast me arkitekturat tradicionale të automjeteve, në të cilat njësitë e kontrollit elektronik (ECU) funksionojnë në bazë të funksioneve specifike dhe janë kryesisht të ndara nga njëra-tjetra, SDV-të mundësojnë një platformë softuerike të centralizuar, fleksibël dhe të azhurnueshme vazhdimisht. Funksione të tilla si vozitja autonome, azhurnimet përmes ajrit dhe përvojat e përdoruesit të personalizuara jo vetëm që janë të realizueshme, por po bëhen gjithnjë e më të zakonshme.
Megjithatë, kjo transformim vendos kërkesa të larta ndaj arkitekturës së automjetit – veçanërisht ndaj sistem elektrik i automjetit, i cili vepron si shtylla kurrizore e të gjitha sistemeve elektronike. Struktura e mëparshme, e bazuar në ECU-të e decentralizuara, po arrin gjithnjë e më shumë kufijtë e saj.
Konceptet e reja të SDV-së dhe arkitekturat e sistem elektrik i automjetit kërkojnë zgjidhje më të fuqishme, të shkallëzueshme dhe të centralizuara. Këto duhet të jenë të afta të përballojnë vëllimet gjithnjë në rritje të të dhënave, duke përmbushur njëkohësisht kërkesat e rrepta për siguri dhe përpunim në kohë reale.
Prandaj, tranzicioni drejt arkitekturave zonale, kompjuterëve me performancë të lartë (HPC) dhe protokolleve të komunikimit të kontrolluara nga softueri jo vetëm që shënon një përparim teknologjik, por gjithashtu formon themelin e nevojshëm për qëndrueshmërinë e ardhshme të automjeteve moderne.
Seksioni i mëposhtëm shqyrton kërkesat kryesore për sistem elektrik i automjetit-in e gjeneratës së ardhshme të automjeteve në kontekstin e SDV-së – dhe thekson pse ridizajni i tij shkon shumë përtej thjesht përparimeve teknike: ai është një nxitës thelbësor i inovacionit dhe i konkurrueshmërisë afatgjatë brenda industrisë automobilistike.
Industria automobilistike po përjeton një ndryshim të thellë: me ardhjen e Automjetit të Përcaktuar nga Softueri (SDV), softueri po merr gjithnjë e më shumë vendin qendror në zhvillimin e automjeteve. Në kontrast me arkitekturat tradicionale të automjeteve, në të cilat njësitë e kontrollit elektronik (ECU) funksionojnë në bazë të funksioneve specifike dhe janë kryesisht të ndara nga njëra-tjetra, SDV-të mundësojnë një platformë softuerike të centralizuar, fleksibël dhe të azhurnueshme vazhdimisht. Funksione të tilla si vozitja autonome, azhurnimet përmes ajrit dhe përvojat e përdoruesit të personalizuara jo vetëm që janë të realizueshme, por po bëhen gjithnjë e më të zakonshme.
Megjithatë, kjo transformim vendos kërkesa të larta ndaj arkitekturës së automjetit – veçanërisht ndaj sistem elektrik i automjetit, i cili vepron si shtylla kurrizore e të gjitha sistemeve elektronike. Struktura e mëparshme, e bazuar në ECU-të e decentralizuara, po arrin gjithnjë e më shumë kufijtë e saj.
Konceptet e reja të SDV-së dhe arkitekturat e sistem elektrik i automjetit kërkojnë zgjidhje më të fuqishme, të shkallëzueshme dhe të centralizuara. Këto duhet të jenë të afta të përballojnë vëllimet gjithnjë në rritje të të dhënave, duke përmbushur njëkohësisht kërkesat e rrepta për siguri dhe përpunim në kohë reale.
Prandaj, tranzicioni drejt arkitekturave zonale, kompjuterëve me performancë të lartë (HPC) dhe protokolleve të komunikimit të kontrolluara nga softueri jo vetëm që shënon një përparim teknologjik, por gjithashtu formon themelin e nevojshëm për qëndrueshmërinë e ardhshme të automjeteve moderne.
Seksioni i mëposhtëm shqyrton kërkesat kryesore për sistem elektrik i automjetit-in e gjeneratës së ardhshme të automjeteve në kontekstin e SDV-së – dhe thekson pse ridizajni i tij shkon shumë përtej thjesht përparimeve teknike: ai është një nxitës thelbësor i inovacionit dhe i konkurrueshmërisë afatgjatë brenda industrisë automobilistike.
Kompjuterët me performancë të lartë (HPC) si shtylla kurrizore e drejtimit autonom
Ndërsa drejtimi autonom përparon, kompleksiteti i arkitekturës së automjetit po rritet ndjeshëm – veçanërisht në fushën e sistemit elektrik të automjetit. Aspekti i performancës, sigurisë, besueshmërisë dhe fleksibilitetit janë gjithnjë e më në qendër të sfidave. Vëllimi i jashtëzakonshëm i të dhënave nga sensorët dhe mjedisi, si dhe kërkesa për përpunim të pandërprerë në kohë reale, kërkojnë zgjidhje të reja në nivel sistemi.
Një teknologji kyçe në këtë kontekst është përdorimi i kompjuterëve me performancë të lartë (HPC) në automjet. Këto platforma të fuqishme marrin përsipër detyrën qendrore të përpunimit të të dhënave në kohë reale – për shembull, nga sistemet e kamerave, radarëve dhe LIDAR-it. Qëllimi është të gjenerohet një model i saktë, i tepërt dhe gjithmonë i përditësuar i mjedisit përreth automjetit, i cili shërben si bazë për navigimin autonom dhe proceset e marrjes së vendimeve.
Cilësia e këtij modeli mjedisor përcaktohet në masë të madhe nga bashkimi inteligjent i teknologjive të ndryshme të sensorëve. Duke kombinuar pikat e forta përkatëse dhe duke kompensuar dobësitë individuale, krijohet një përfaqësim jashtëzakonisht i besueshëm i realitetit – thelbësor për sjelljen e sigurt të sistemeve autonome në trafikun rrugor.
Pa HPC-të, ky arritje teknologjike nuk do të ishte e mundur. Ato ofrojnë fuqinë e nevojshme për përpunim, gjerësinë e bandës së të dhënave të kërkuar dhe aftësinë për integrim të thellë të sistemeve – duke formuar kështu themelin e domosdoshëm për gjeneratën e ardhshme të mjeteve të lidhura, që funksionojnë në mënyrë autonome.
Një teknologji kyçe në këtë kontekst është përdorimi i kompjuterëve me performancë të lartë (HPC) në automjet. Këto platforma të fuqishme marrin përsipër detyrën qendrore të përpunimit të të dhënave në kohë reale – për shembull, nga sistemet e kamerave, radarëve dhe LIDAR-it. Qëllimi është të gjenerohet një model i saktë, i tepërt dhe gjithmonë i përditësuar i mjedisit përreth automjetit, i cili shërben si bazë për navigimin autonom dhe proceset e marrjes së vendimeve.
Cilësia e këtij modeli mjedisor përcaktohet në masë të madhe nga bashkimi inteligjent i teknologjive të ndryshme të sensorëve. Duke kombinuar pikat e forta përkatëse dhe duke kompensuar dobësitë individuale, krijohet një përfaqësim jashtëzakonisht i besueshëm i realitetit – thelbësor për sjelljen e sigurt të sistemeve autonome në trafikun rrugor.
Pa HPC-të, ky arritje teknologjike nuk do të ishte e mundur. Ato ofrojnë fuqinë e nevojshme për përpunim, gjerësinë e bandës së të dhënave të kërkuar dhe aftësinë për integrim të thellë të sistemeve – duke formuar kështu themelin e domosdoshëm për gjeneratën e ardhshme të mjeteve të lidhura, që funksionojnë në mënyrë autonome.
Lidhje për kushte ekstreme – të qëndrueshme, të forta, të qëndrueshme në kohë
Performanca e kompjuterëve me performancë të lartë varet drejtpërdrejt nga efikasiteti i infrastrukturës themelore të komunikimit. Lidhjet me shpejtësi të lartë, me vonesë jashtëzakonisht të ulët dhe gjerësi bande të madhe, janë thelbësore për ndërveprim të besueshëm midis sensorëve, kontrolluesve të zonave dhe njësive qendrore të përpunimit.
Megjithatë, nuk bëhet fjalë vetëm për performancën elektrike: komponentët duhet gjithashtu të përballojnë kushtet e ashpra të mjedisit operativ automobilistik. Robustësia mekanike, rezistenca ndaj dridhjeve, rezistenca ndaj temperaturave dhe jetëgjatësia e gjatë janë kritere thelbësore – veçanërisht në sistemet kritike për sigurinë.
Prandaj, sistemet e besueshme, të sigurta ndaj dështimeve dhe të qëndrueshme të kontaktit janë një pjesë integrale e një arkitekture automjeti të përshtatshme për të ardhmen. Vetëm kur ndërfaqet fizike janë po aq të fuqishme dhe të qëndrueshme sa sistemet kompjuterike të lidhura, mund të realizohet në mënyrë të sigurt dhe të qëndrueshme potenciali i plotë i funksioneve të bazuara në të dhëna – si manovrat e drejtimit autonom.
Megjithatë, nuk bëhet fjalë vetëm për performancën elektrike: komponentët duhet gjithashtu të përballojnë kushtet e ashpra të mjedisit operativ automobilistik. Robustësia mekanike, rezistenca ndaj dridhjeve, rezistenca ndaj temperaturave dhe jetëgjatësia e gjatë janë kritere thelbësore – veçanërisht në sistemet kritike për sigurinë.
Prandaj, sistemet e besueshme, të sigurta ndaj dështimeve dhe të qëndrueshme të kontaktit janë një pjesë integrale e një arkitekture automjeti të përshtatshme për të ardhmen. Vetëm kur ndërfaqet fizike janë po aq të fuqishme dhe të qëndrueshme sa sistemet kompjuterike të lidhura, mund të realizohet në mënyrë të sigurt dhe të qëndrueshme potenciali i plotë i funksioneve të bazuara në të dhëna – si manovrat e drejtimit autonom.
konektor hibride dhe modulare për arkitekturat zonale të sistemeve elektrike të automjeteve – një partneritet i fortë midis Rosenberger dhe ept

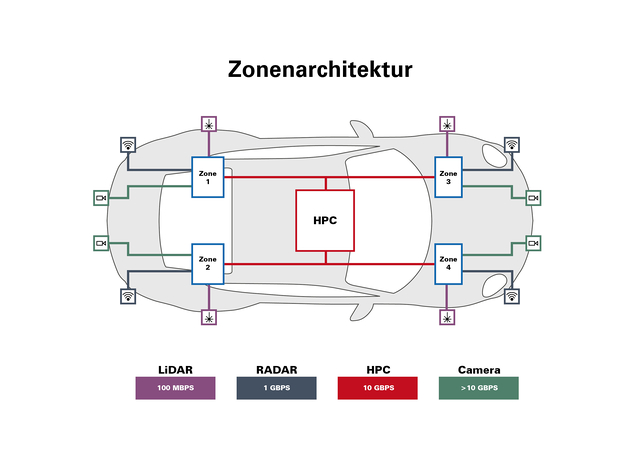

Transformimi i arkitekturës së bordit të automjetit (arkitekturë E/E) drejt koncepteve zonale hap potencial të ri për prodhimin e automjeteve me automatizim të lartë. Në këtë mjedis me orientim të ardhshëm, Rosenberger dhe ept po vendosin së bashku standarde të reja: me një portofol të zhvilluar së bashku të lidhësve hibridë, modularë që kombinojnë transmetimin e sinjalit, të dhënave dhe të energjisë, të dy kompanitë po adresojnë sfidat kryesore të arkitekturave moderne të automjeteve.
Kombinimi i parimeve të dizajnit modular dhe teknologjisë më të fundit të teknologji press-fit (formim me futje) mundëson integrimin kompakt të njësive të ndryshme funksionale – duke shfrytëzuar në mënyrë optimale hapësirën e disponueshme të instalimit. Kjo lejon krijimin e nën-asemblimave modulare që janë idealisht të përshtatshme për proceset e montimit të asistuara nga robotët. Kjo redukton kompleksitetin e trajtimit dhe kontribuon ndjeshëm në rritjen e efikasitetit në të gjithë zinxhirin e furnizimit.
Fokusi është në zbatimin e qëndrueshëm të standardeve të vendosura dhe strategjive të platformës. Përmes kombinimit sinergjik të teknologjive, Rosenberger dhe ept janë në gjendje të ofrojnë zgjidhje lidhësish shumë të automatizuara, të shkallëzueshme dhe me kosto efektive brenda qasjeve të montimit të kabllove zonale.
Një rezultat kyç i kësaj bashkëpunimi të ngushtë është portofoli HYMC® (Hybrid Modular Connector). Në zhvillimin e tij, Rosenberger ishte përgjegjës për ndërfaqet me shpejtësi të lartë dhe ept për T-Com zonë press-fit – nga përcaktimi i kërkesave deri te arkitektura dhe integrimi i sistemit. T-Com zonë press-fit
i integruar nga ept siguron besueshmëri maksimale, edhe në aplikime me kritika sigurie si drejtimi autonom, ADAS, infotainment, shërbimet e lidhura, teknologjia e ekranit dhe komunikimi V2X.
Përmes kësaj bashkëpunimi, Rosenberger dhe ept dërgojnë një sinjal të fortë: një sinjal të fuqisë inovative, integrimit të sistemeve dhe shkallëzueshmërisë industriale në shërbim të së ardhmes së industrisë automobilistike.
Kombinimi i parimeve të dizajnit modular dhe teknologjisë më të fundit të teknologji press-fit (formim me futje) mundëson integrimin kompakt të njësive të ndryshme funksionale – duke shfrytëzuar në mënyrë optimale hapësirën e disponueshme të instalimit. Kjo lejon krijimin e nën-asemblimave modulare që janë idealisht të përshtatshme për proceset e montimit të asistuara nga robotët. Kjo redukton kompleksitetin e trajtimit dhe kontribuon ndjeshëm në rritjen e efikasitetit në të gjithë zinxhirin e furnizimit.
Fokusi është në zbatimin e qëndrueshëm të standardeve të vendosura dhe strategjive të platformës. Përmes kombinimit sinergjik të teknologjive, Rosenberger dhe ept janë në gjendje të ofrojnë zgjidhje lidhësish shumë të automatizuara, të shkallëzueshme dhe me kosto efektive brenda qasjeve të montimit të kabllove zonale.
Një rezultat kyç i kësaj bashkëpunimi të ngushtë është portofoli HYMC® (Hybrid Modular Connector). Në zhvillimin e tij, Rosenberger ishte përgjegjës për ndërfaqet me shpejtësi të lartë dhe ept për T-Com zonë press-fit – nga përcaktimi i kërkesave deri te arkitektura dhe integrimi i sistemit. T-Com zonë press-fit
i integruar nga ept siguron besueshmëri maksimale, edhe në aplikime me kritika sigurie si drejtimi autonom, ADAS, infotainment, shërbimet e lidhura, teknologjia e ekranit dhe komunikimi V2X.
Përmes kësaj bashkëpunimi, Rosenberger dhe ept dërgojnë një sinjal të fortë: një sinjal të fuqisë inovative, integrimit të sistemeve dhe shkallëzueshmërisë industriale në shërbim të së ardhmes së industrisë automobilistike.
T-Com 'zonë press-fit' i ept – teknologji lidhjeje e provuar për besueshmëri maksimale
Në kontrast me teknologjinë konvencionale të saldimit (lidhje me saldim), teknologjia e futjes T-Com e ept (teknologji press-fit) ofron një lidhje të sigurt nga ana e procesit dhe e izoluar termikisht. Kjo teknologji pronësore bën përshtypje me shkallët e saj të ulëta të dështimit, zakonisht nën 1 FIT (Failure in Time) – që statistikisht korrespondon me një dështim në një miliard orë pune.
Me mbi 120 miliardë kontakte të provuara në terren në mbarë botën, T-Com 'zonë press-fit' i ept-së konsiderohet si standardi i njohur i industrisë nga pothuajse të gjithë OEM-të globale. Kontaktimi i tij hermetik ndaj gazit siguron qëndrueshmëri mekanike maksimale dhe për këtë arsye është veçanërisht i përshtatshëm për aplikacione kritike për sigurinë në fusha të tilla si vozitja autonome, ADAS, infotainment dhe komunikimi V2X.
Dëshironi të mësoni më shumë rreth T-Com 'zonë press-fit'?
Mund të gjeni informacione të mëtejshme këtu »
Mund të gjeni informacione të mëtejshme këtu »
Një pasqyrë e avantazheve teknologjike:
- Forca të larta mbajtëse: deri në 100 N për kontakt direkt mbi bordin e qarkut të shtypur Pa
- saldime të nevojshme: pa nyje saldimi të thyera
- ose të ftohta Rezistencë e jashtëzakonshme ndaj dridhjeve dhe goditjeve: testuar deri në 200 g akseleracion
Sistem modular për fleksibilitet maksimal deri në 56 Gbit/s
Sistemi modular i Rosenberger kombinon teknologjitë kryesore të lidhjes në zgjidhje dizajni të shkallëzueshme – ideal për kërkesat komplekse të arkitekturave të automjeteve të lidhura. Ai mundëson përshtatje të saktë për një gamë të gjerë aplikacionesh, nga ADAS dhe sistemet e drejtimit autonom deri te aplikacionet e infotainmentit dhe gateway.
konektor koaksial me frekuencë të lartë
Për aplikacione të tilla si sistemet me bazë kamerash, për shembull.
HFM®: FAKRA-Mini deri në 20 GHz, 28 Gbit/s
RMC®: Mini-Coax deri në 9 GHz
FAKRA: Ndërfaqe RF e standardizuar deri në 6 GHz, 8 Gbit/s
HFM®: FAKRA-Mini deri në 20 GHz, 28 Gbit/s
RMC®: Mini-Coax deri në 9 GHz
FAKRA: Ndërfaqe RF e standardizuar deri në 6 GHz, 8 Gbit/s
Lidhësit diferencialë të të dhënave
Për komunikim bazuar në Ethernet, si lidhja midis njësive të kontrollit (kontrollues zone dhe HPC).
H-MTD®: çift i shtrembëruar i mbuluara deri në 20 GHz, 56 Gbit/s
MTD®: Çift i mbështjellë i mbrojtur deri në 1 GHz, 1 Gbit/s
RosenbergerHSD®: High- integritet i sinjalit s deri në 6 GHz, 8 Gbit/s
H-MTD®: çift i shtrembëruar i mbuluara deri në 20 GHz, 56 Gbit/s
MTD®: Çift i mbështjellë i mbrojtur deri në 1 GHz, 1 Gbit/s
RosenbergerHSD®: High- integritet i sinjalit s deri në 6 GHz, 8 Gbit/s
Inkorporimi i dizajnit për efikasitetin e sistemit dhe besueshmërinë e procesit
Projektimi i synuar jo vetëm që mbështet rrjetëzimin efikas të PCB-ve, por gjithashtu mundëson montimin automatik të sistemeve komplekse kabllosh. Rezultati: dendësi e lartë integrimi, ulje të kostove të procesit dhe liri maksimale dizajni, duke siguruar njëkohësisht kompatibilitet të besueshëm elektromagnetik (EMC).
Përfundim: Baza e mobilitetit të ardhshëm të përcaktuar nga softueri
Evolucioni drejt Automjetit të Përcaktuar nga Softueri (SDV) jo vetëm që shënon një ndryshim paradigme në zhvillimin e automjeteve – ai kërkon një ripërfytyrim të plotë të arkitekturës së sistemit elektrik të automjetit (sistem elektrik i automjetit). Në një epokë në të cilën funksionet përcaktohen gjithnjë e më shumë nga softueri, kontrollohen përmes kompjuterëve qendrorë me performancë të lartë dhe mbështeten nga rrjedha të vazhdueshme të të dhënave, sistemi elektrik i automjetit po bëhet shtylla kurrizore strategjike e platformave të ardhshme të automjeteve.
Arkitekturat zonale, platformat e llogaritjes me performancë të lartë dhe lidhjet e besueshme me shpejtësi të lartë formojnë bazën teknologjike për funksionet e drejtimit autonom, shërbimet e lidhura dhe komunikimin në kohë reale. Megjithatë, kjo transformim mund të realizohet vetëm me sisteme lidhësesh fizikisht të qëndrueshme, të standardizuara dhe modulare që plotësojnë standardet më të larta të performancës, besueshmërisë dhe integrimit.
Zhvillimi i përbashkët nga Rosenberger dhe ept – veçanërisht portofoli HYMC® me T-Com-zonë press-fit-in e provuar dhe të testuar – tregon se si sinergjitë teknologjike mund të përdoren për të krijuar jo vetëm komponentë individualë, por edhe zgjidhje të tëra sistemesh të afta të përmbushin kërkesat e gjeneratës së ardhshme të automjeteve.Kjo e bën të qartë se puna e sistem elektrik i automjetit-it është shumë më tepër se një infrastrukturë teknike. Ai është një nxitës kyç i inovacionit, shkallëzueshmërisë dhe konkurrueshmërisë në epokën automobilistike të lidhshmërisë, automatizimit dhe dixhitalizimit.
Arkitekturat zonale, platformat e llogaritjes me performancë të lartë dhe lidhjet e besueshme me shpejtësi të lartë formojnë bazën teknologjike për funksionet e drejtimit autonom, shërbimet e lidhura dhe komunikimin në kohë reale. Megjithatë, kjo transformim mund të realizohet vetëm me sisteme lidhësesh fizikisht të qëndrueshme, të standardizuara dhe modulare që plotësojnë standardet më të larta të performancës, besueshmërisë dhe integrimit.
Zhvillimi i përbashkët nga Rosenberger dhe ept – veçanërisht portofoli HYMC® me T-Com-zonë press-fit-in e provuar dhe të testuar – tregon se si sinergjitë teknologjike mund të përdoren për të krijuar jo vetëm komponentë individualë, por edhe zgjidhje të tëra sistemesh të afta të përmbushin kërkesat e gjeneratës së ardhshme të automjeteve.Kjo e bën të qartë se puna e sistem elektrik i automjetit-it është shumë më tepër se një infrastrukturë teknike. Ai është një nxitës kyç i inovacionit, shkallëzueshmërisë dhe konkurrueshmërisë në epokën automobilistike të lidhshmërisë, automatizimit dhe dixhitalizimit.
