Si arrihet qëndrueshmëria
e lidhësve bord-me-bord
Letër e bardhë: Si arrihet qëndrueshmëria e lidhësve bord-me-bord dhe cilët faktorë ndikojnë në lidhës
Qoftë në aeronautikë, automatizim industrial, transport apo kujdes shëndetësor: lidhësit bord-me-bord duhet gjithmonë të sigurojnë transmetim të besueshëm të sinjalit dhe nuk duhet të dështojnë në asnjë rrethanë. Në të njëjtën kohë, ata janë të ekspozuar ndaj një game stresesh mjedisore: Streset mekanike si goditjet, dridhjet dhe oscilimet rrezikojnë stabilitetin e transmetimit të të dhënave, ashtu si edhe ndikimet termike dhe kimike mjedisore të shkaktuara nga temperaturat ekstreme, luhatjet e mëdha të temperaturës, gazrat e dëmshëm, lagështia dhe papastërtitë. Prandaj, prodhuesit e lidhësve të pllakave të qarkut të printuar me cilësi të lartë përdorin një gamë të tërë masash për të mbrojtur lidhësit e tyre pllakë-në-pllakë kundër këtyre stresimeve.
Robustësia e lidhësve bord-me-bord pavarësisht miniaturizimit

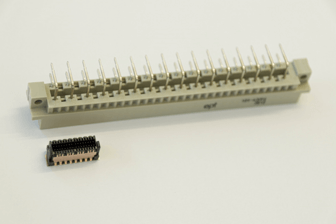

Inxhinieria elektrike moderne është, më shumë se kurrë, subjekt i një trendi të veçantë: miniaturizimit. Asemblat dhe komponentët e tyre jo vetëm që duhet të bëhen gjithnjë e më të fuqishëm, por edhe gjithnjë e më të vegjël. Megjithatë, ato shpesh përdoren në kushte të ashpra reale. Prandaj, komponentët, përfshirë lidhësit, po bëhen gjithnjë e më delikatë, ndërkohë që përballojnë të njëjtin nivel stresi. Megjithatë, një lidhës me cilësi të lartë jo vetëm që i reziston këtij stresi po aq mirë sa homologu i tij më i vjetër dhe më i madh, por edhe më mirë. Kjo i detyrohet përparimeve në përbërjen e materialeve dhe dizajnin e produktit, për shembull në gjeometrinë e trupit izoluese.
Një gamë e gjerë faktorësh ndikon në qëndrueshmërinë e një lidhësi bord-me-bord:
Një gamë e gjerë faktorësh ndikon në qëndrueshmërinë e një lidhësi bord-me-bord:
- Dizajni i kontaktit
- sipërfaqësor Sistemi i kontaktit
- Teknologjia e lidhjes
- Dizajni i izolatorit
- Gamë tolerancash
Sipërfaqja si faktor ndikues
Një faktor kontribues është sipërfaqja e kontaktit. Kjo luan një rol vendimtar në përcaktimin e jetëgjatësisë së lidhësit, e cila zakonisht matet në cikle lidhjeje. Gjatë përdorimit në terren, lidhësi i nënshtrohet disa mikro-lëvizjeve. Këto çojnë në gërvishtje të sipërfaqes dhe, rrjedhimisht, në oksidim. Rezultati është rritja e rezistencës së kontaktit dhe, për pasojë, cilësi më e dobët e transmetimit të sinjalit. Prandaj
, një veshje kontakti me cilësi të lartë dhe të qëndrueshme është thelbësore për parandalimin e gërvishtjes së sipërfaqes.
Lexoni dokumentin tonë teknik falas për të mësuar se çfarë duhet të kërkoni kur zgjidhni një sipërfaqe kontakti.
, një veshje kontakti me cilësi të lartë dhe të qëndrueshme është thelbësore për parandalimin e gërvishtjes së sipërfaqes.
Lexoni dokumentin tonë teknik falas për të mësuar se çfarë duhet të kërkoni kur zgjidhni një sipërfaqe kontakti.
Kontakti i dizajnit si faktor ndikues
Kontaktet e një lidhësi të bordit të qarkut të printuar janë ose të stampuara, ose të rrotulluara. Megjithatë, gjatë procesit të stampimit formohet një sipërfaqe e pabarabartë me skaje të mprehta në anën e poshtme të shiritit të stampuar, e cila është e dukshme me mikroskop. Sistemet konvencionale bëjnë kontakt me këtë skaj të stampuar, gjë që rezulton në rritjen e gërvishtjes së sipërfaqes dhe, rrjedhimisht, në rezistencë më të lartë kontakti.
Letër e bardhë falas mbi qëndrueshmërinë e lidhësit
Në këtë dokument teknik falas, do të mësoni, për shembull, si të minimizoni rezistencën e kontaktit duke zgjedhur dizajnin e duhur të kontaktit. Gjithashtu, duke përdorur faktorë të ndryshëm ndikues, shpjegojmë se si lidhësit bord-me-bord arrijnë qëndrueshmëri dhe çfarë duhet marrë saktësisht parasysh. Kërkoni
dokumentin teknik »
dokumentin teknik »
Sistemi i kontaktit si faktor ndikues
Konektorët tradicionalë me dy pjesë kanë një kontakt me teh dhe një kontakt me pranverë. Megjithatë, në rast të një goditjeje të fortë, shiriti me tehë mund të shkëputet nga shiriti me pranverë. Për të parandaluar një humbje të tillë të kontaktit, mund të përdoret një shirit pranveror me dy anë për të siguruar redundancë dhe kështu për të garantuar kontakt të besueshëm, pasi pranvera e dytë siguron që transmetimi i sinjalit të mbahet në çdo kohë përmes të paktën një pike kontakti.
Megjithatë, edhe më të qëndrueshëm janë lidhësit me një sistem kontakti të ashtuquajtur 'gjinisë neutrale'. Karakteristika dalluese këtu është gjeometria identike e kontakteve të gjysmëve të lidhësit.
Megjithatë, edhe më të qëndrueshëm janë lidhësit me një sistem kontakti të ashtuquajtur 'gjinisë neutrale'. Karakteristika dalluese këtu është gjeometria identike e kontakteve të gjysmëve të lidhësit.
Teknologjia e lidhjes si faktor kontribues
Ekzistojnë mënyra të ndryshme për montimin e konektorëve në pllakat e qarkut të printuar.

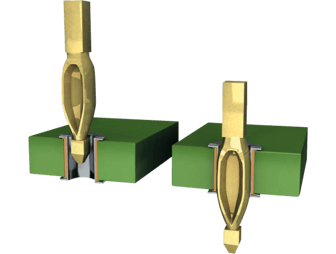

Njëra prej tyre është teknika press-fit e përmendur më parë. Qëllimi i kësaj teknike është të arrihen forcat më të larta të mbajtjes midis konektorit dhe pllakës së qarkut të printuar, duke përdorur forcat më të ulëta të shtypjes. Këto forca mbajtëse përcaktojnë lidhjen mekanike, e cila nga ana tjetër duhet të përballojë goditjet dhe dridhjet.
Megjithatë, teknika press-fit nuk është gjithmonë e përshtatshme; për shembull, kur bordet e qarkut të printuar duhet të popullohen në të dyja anët ose kur nuk mund të mbahet hapësira minimale nga komponentët në drejtimin e forcës. Një mënyrë tjetër për të krijuar një lidhje të besueshme dhe të qëndrueshme midis lidhësit dhe bordit të qarkut të printuar është teknologjia e montimit në sipërfaqe (SMT). Në këtë proces, lidhësit saldohen në zona të përcaktuara lidhjeje në bordin e qarkut të printuar – kontaktet e saldimit – duke përdorur pastë saldimi.
Njëra prej tyre është teknika press-fit e përmendur më parë. Qëllimi i kësaj teknike është të arrihen forcat më të larta të mbajtjes midis konektorit dhe pllakës së qarkut të printuar, duke përdorur forcat më të ulëta të shtypjes. Këto forca mbajtëse përcaktojnë lidhjen mekanike, e cila nga ana tjetër duhet të përballojë goditjet dhe dridhjet.
Megjithatë, teknika press-fit nuk është gjithmonë e përshtatshme; për shembull, kur bordet e qarkut të printuar duhet të popullohen në të dyja anët ose kur nuk mund të mbahet hapësira minimale nga komponentët në drejtimin e forcës. Një mënyrë tjetër për të krijuar një lidhje të besueshme dhe të qëndrueshme midis lidhësit dhe bordit të qarkut të printuar është teknologjia e montimit në sipërfaqe (SMT). Në këtë proces, lidhësit saldohen në zona të përcaktuara lidhjeje në bordin e qarkut të printuar – kontaktet e saldimit – duke përdorur pastë saldimi.
Dizajni i trupit izoluese si faktor ndikues
Gjeometria e trupit izoluese të një lidhësi bord-me-bord gjithashtu ndihmon në mbrojtjen e kontakteve nga dëmtimet gjatë funksionimit ose instalimit. Duhet të dizajnohet në mënyrë që kontaktet e ndjeshme të jenë të mbrojtura brenda lidhësit.
Këndet e futjes gjithashtu mund të parandalojnë dëmtimet gjatë montimit. Ato ndihmojnë të kompensojnë çdo keqpozicionim të bordeve të qarkut të printuar në çdo drejtim gjatë bashkangjitjes. Me ndihmën e një zone shtesë kapëse, dy gjysmat e lidhësit mund të bashkohen pa dëmtime edhe në rast të keqpozicionimit qendror ose këndor.
Këndet e futjes gjithashtu mund të parandalojnë dëmtimet gjatë montimit. Ato ndihmojnë të kompensojnë çdo keqpozicionim të bordeve të qarkut të printuar në çdo drejtim gjatë bashkangjitjes. Me ndihmën e një zone shtesë kapëse, dy gjysmat e lidhësit mund të bashkohen pa dëmtime edhe në rast të keqpozicionimit qendror ose këndor.
Faktori ndikues Intervali i tolerancës
Fusha e tolerancës së një lidhësi luan një rol thelbësor në vlerësimin e qëndrueshmërisë së tij. Nëse lidhësi nuk mund të kompensojë tolerancat e dhëna, lëvizjet mekanike do të çojnë në konsum ose madje në dëmtim të lidhjes.
Në terren, për shembull, streset lindin jo vetëm në drejtimet x dhe y, por edhe në drejtimin z. Kjo ngre çështjen e mbrojtjes nga futja e tepruar të një lidhësi. Kjo përshkruan zonën e mbivendosjes midis kontakteve mashkull dhe femër, duke lejuar kështu jo vetëm hapësira të ndryshme midis PCB-ve, por edhe – në varësi të madhësisë së kësaj zone – diapazone tolerancash.
Lexoni dokumentin tonë teknik falas për të mësuar se cilët faktorë të tjerë ndikojnë në diapazonin e tolerancës dhe si t'i kompensoni ato. Kërkoni
dokumentin teknik »
Në terren, për shembull, streset lindin jo vetëm në drejtimet x dhe y, por edhe në drejtimin z. Kjo ngre çështjen e mbrojtjes nga futja e tepruar të një lidhësi. Kjo përshkruan zonën e mbivendosjes midis kontakteve mashkull dhe femër, duke lejuar kështu jo vetëm hapësira të ndryshme midis PCB-ve, por edhe – në varësi të madhësisë së kësaj zone – diapazone tolerancash.
Lexoni dokumentin tonë teknik falas për të mësuar se cilët faktorë të tjerë ndikojnë në diapazonin e tolerancës dhe si t'i kompensoni ato. Kërkoni
dokumentin teknik »
Procedura e testimit
Ekzistojnë procedura të ndryshme testimi për të vlerësuar në mënyrë të plotë qëndrueshmërinë e lidhësve bord-me-bord. Këto përfshijnë shqyrtimin e variablave të tillë si forca dielektrike dhe rezistenca e kontaktit, si para ashtu edhe pas një testi stresues, si dhe inspektimin vizual të gjendjes së kontakteve. Për shembull, mund të vlerësohen efektet e 500 cikleve të lidhjes mbi forcën dielektrike, ose një test klimatik mund të përcaktojë nëse disa orë në -55°C e pasuar nga 125°C kanë një ndikim negativ në rezistencën e kontaktit të lidhësit. Në testin e shokut termik, lidhësi duhet të përballojë alternim të shpejtë midis këtyre temperaturave ekstreme 100 herë, për 30 minuta secili. Për më tepër, devijimi qendror dhe këndor gjatë lidhjes, si dhe diapazoni i tolerancës në gjendje të lidhur, jo vetëm që duhet të verifikohen teorikisht në modelin CAD, por edhe të testohen gjerësisht në praktikë, me kapacitetin mbajtës të ngarkesës të konfirmuar empirikisht. Po ashtu, është e rëndësishme që të kryhen në kombinim edhe teste të ndryshme kritike për sipërfaqen e kontaktit, për të simuluar kushtet e botës reale. Për shembull, cikli i lidhjes dhe testet me gaz korroziv mund të kryhen në kombinim për të siguruar që performanca e lidhësit në aspektin e rezistencës së kontaktit dhe të fortësisë dielektrike nuk është përkeqësuar dhe që kontaktet nuk janë dëmtuar.
Webinar falas mbi besueshmërinë e lidhësve bord-me-bord
A keni nevojë për këshilla të detajuara për të zgjedhur teknologjinë e duhur të bashkimit që i përshtatet kërkesave tuaja?
Nëse po, pse të mos rezervoni një webinar falas me ne?
Kërkoni një webinar »
Nëse po, pse të mos rezervoni një webinar falas me ne?
Kërkoni një webinar »
Dizajni yt – zgjedhja jote
Në varësi të kërkesave të aplikacionit, ekzistojnë kritere të ndryshme të qëndrueshmërisë që një lidhës bord-me-bord duhet t'i përmbushë. Për shembull, a duhet të kompensojë toleranca të larta? A është i ekspozuar ndaj niveleve të larta të goditjeve ose dridhjeve? A përdoret në mjedise të ekspozuara ndaj nxehtësisë ose të ftohtit ekstrem? Apo a duhet që zgjidhja e lidhjes të mbrohet nga lagështia, gazrat korrozive ose papastërtitë? Nëse një përdorues bazon zgjedhjen e zgjidhjes së lidhjes në këto pyetje, ai mund të jetë i sigurt që lidhësi i tij është idealisht i pajisur për përdorim në terren.
