Konektorët me vrima kalimtare prodhohen duke përdorur teknologjinë e montimit në sipërfaqe (SMT). Saldimi kryhet drejtpërdrejt mbi bordin e qarkut të printuar. Për numra pinash që variojnë nga 20 deri në 140,
produktet furnizohen në paketim standard me shirit dhe rrotullë; kjo mundëson përpunim plotësisht të automatizuar përmes pick-and-place.
Numrat e poleve nga 160 deri në 200 paketohen në tavë si standard; paketimi me shirit dhe rrotull është gjithashtu i disponueshëm me kërkesë. Megjithatë, ky përdor një shirit më të gjerë, i cili është më pak i zakonshëm.

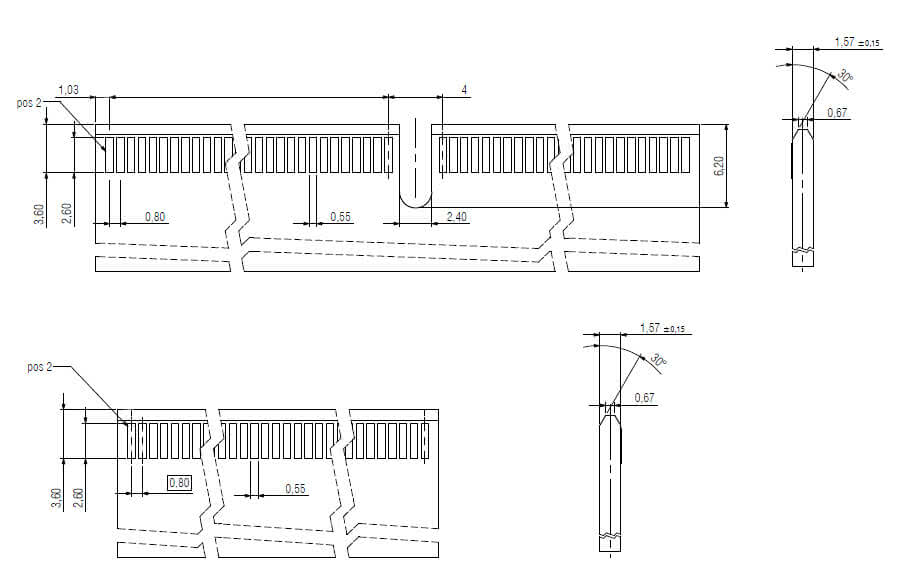

Ju lutemi referojuni figurës më poshtë për këndin e pjerrët dhe përmasat e bordit të qarkut të printuar. Ne rekomandojmë ari të fortë për kontaktet e arit. Ju lutemi referojuni figurës së produktit për detaje të mëtejshme.

Sistemet me lidhje direkte mundësojnë arritjen e shkallëve të larta të transferimit të të dhënave. Krahasuar me sistemet me lidhës me dy pjesë, efektet negative të lidhësit të dytë mbi sinjalin eliminohen. Kjo i detyrohet kryesisht reduktimit të numrit të pikave të kontaktit, ndryshimeve më të pakta në seksionin transversal të përçuesit dhe reduktimit të lidhur me ndryshimet e drejtimit të sinjalit.
Kjo do të thotë se performancë e lartë mund të arrihet edhe me një hapësirë të vogël. Për më tepër, rezistenca e kontaktit është e reduktuar krahasuar me sistemet me lidhës dy-pjesësh, duke rezultuar në një kapacitet më të lartë për bartjen e rrymës.

Sistemi i lidhësve EC.8 mbështet karta bijë me trashësi 1.60 mm. Për lidhësit me 80 ose më shumë kontakte, është integruar gjithashtu një shufër udhëzuese për të parandaluar futjen e gabuar. Kjo mund të anashkalohet në versionin me 60 pinë nëse dëshirohet.
Sistemi i lidhësve EC.8 përputhet me standardet aktuale të tregut dhe është i pajtueshëm me pllakat më të përdorura gjerësisht.

Falë shumëanshmërisë së tyre, lidhësit EC.8 me lidhje direkte përdoren në një gamë të gjerë aplikacionesh në shumë industri. Në fushat e teknologjisë së automatizimit dhe pajisjeve IoT, për shembull, ata ofrojnë përfitimet e një hapësire të hollë midis kontakteve dhe shkallëve të larta të transferimit të të dhënave.

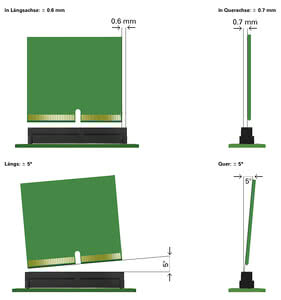

Një devijim këndor deri në 5° është i lejuar si në drejtimin longitudinal ashtu edhe në atë transversal.
Një devijim prej 0,7 mm në drejtim të përpendikularit dhe 0,6 mm në drejtim paralel me boshtin longitudinal të lidhësit është i lejuar.

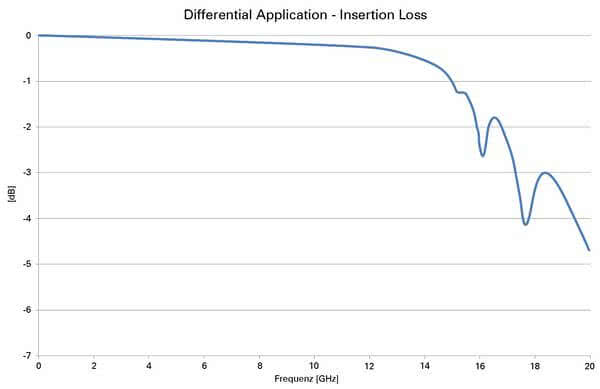

Shpejtësia e transferimit të të dhënave është 28 Gbit/s. Diagrami i mëposhtëm tregon humbjen e futjes në funksion të frekuencës.

Një lidhës me 140 pinë mund të përcjellë deri në 3,2 A në një temperaturë ambientale prej 20 °C. Për më shumë detaje, ju lutemi na kontaktoni në sales@ept.de

Po, lidhësit EC.8 të EPT-së janë komponentë të njohur nga UL në SHBA dhe Kanada.

RoHS (Kufizimi i përdorimit të disa substancave të rrezikshme) është direktiva që kufizon përdorimin e disa substancave të rrezikshme në pajisjet elektrike dhe elektronike.
Ne konfirmojmë se lidhësit EC.8 nga ept përputhen me Direktivën RoHS 2011/65/BE, sipas certifikatës RoHS. Informacione të mëtejshme mund të gjenden nën RoHS & REACH.
