Dokument teknik: Robustësia në lidhës
Qoftë në aeronautikë, automatizim industrial, transport apo kujdes shëndetësor: lidhësit duhet gjithmonë të sigurojnë transmetim të besueshëm të sinjalit dhe nuk duhet të dështojnë në asnjë rrethanë. Në të njëjtën kohë, ata janë të ekspozuar ndaj një game stresesh mjedisore: Ngarkesat mekanike si goditjet, dridhjet dhe oscilimet rrezikojnë stabilitetin e transmetimit të të dhënave, ashtu si edhe ndikimet termike dhe kimike të mjedisit të shkaktuara nga temperaturat ekstreme, luhatjet e mëdha të temperaturës, gazrat e dëmshëm, lagështia dhe papastërtitë. Prandaj, prodhuesit e lidhësve me cilësi të lartë përdorin një gamë të tërë masash për t'i mbrojtur lidhësit e tyre nga këto ngarkesa.
Robustësi pavarësisht miniaturizimit

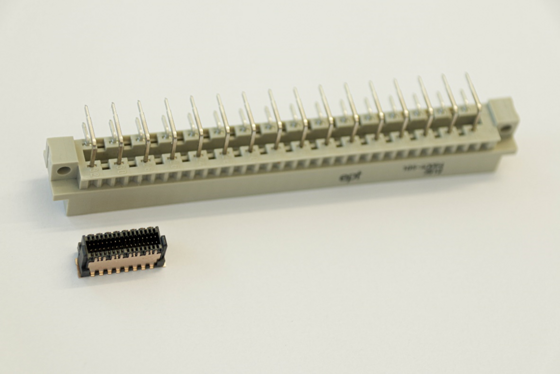

Inxhinieria elektrike moderne është, më shumë se kurrë, subjekt i një trendi të veçantë: miniaturizimit. Asembletë dhe komponentët e tyre jo vetëm që duhet të bëhen gjithnjë e më të fuqishëm, por edhe gjithnjë e më të vegjël. Megjithatë, ato shpesh përdoren në kushte të ashpra reale. Prandaj, komponentët, përfshirë lidhësit, po bëhen gjithnjë e më delikatë, ndërkohë që përballojnë të njëjtin nivel stresi. Megjithatë, një lidhës me cilësi të lartë jo vetëm që i reziston këtij stresi po aq mirë sa homologu i tij më i vjetër dhe më i madh, por edhe më mirë. Arsyeja e kësaj qëndron në përparimet në përbërjen e materialeve dhe në dizajnin e produktit, për shembull në gjeometrinë e trupit izoluese (Fig. 1).
Sipërfaqja si faktor ndikues

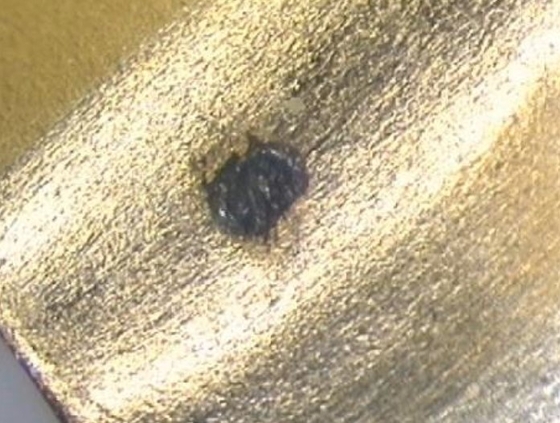

Një gamë e gjerë faktorësh ndikon në qëndrueshmërinë e një lidhësi. Një prej tyre është sipërfaqja e kontaktit. Kjo luan një rol kyç në përcaktimin e jetës së shërbimit të lidhësit, e cila zakonisht matet në cikle lidhjeje. Gjatë përdorimit në terren, lidhësi i nënshtrohet disa mikro-lëvizjeve. Këto çojnë në gërvishtje të sipërfaqes dhe, rrjedhimisht, në oksidim (Fig. 2).
Rezultati është rritja e rezistencës së kontaktit dhe, rrjedhimisht, cilësi më e dobët e transmetimit të sinjalit. Prandaj, është thelbësore të minimizohet konsumimi i sipërfaqes gjatë bashkangjitjes dhe gjatë funksionimit duke përdorur një mbulim kontakti me cilësi të lartë dhe të qëndrueshëm. Për ta arritur këtë, si kontaktet me teh ashtu edhe ato me pranverë duhet të kenë një sipërfaqe të mjaftueshëm të lëmuar. Pavarësisht rritjes së çmimeve, ari përdoret ende gjerësisht sot për veshjet e sipërfaqeve për shkak të rezistencës ndaj korrozionit dhe përçueshmërisë së shkëlqyer. Duke qenë se ari i pastër është i butë, ai aliazhohet me 0,2 deri në 0,3 për qind kobalt ose nikel për të prodhuar ari të fortë. Megjithatë, ata që kërkojnë një alternativë më me kosto efektive për këtë strukturë mbulimi mund, për shembull, të zgjedhin një aliazh nikel-fosfor me një shtresë ari. Kur kombinohen në proporcione shumë specifike, këto dy materiale shfaqin vetitë pozitive që ofron edhe ari: rezistencë të lartë ndaj korrozionit, rezistencë të theksuar ndaj konsumit dhe përçueshmëri të shkëlqyer. Për të parandaluar difuzionin midis materialit të kontaktit dhe mbulimit të sipërfaqes, shpesh përdoret një shtresë barrierë prej nikelit. Kjo barrierë ndihmon në parandalimin e korrozionit.
Kontakti i dizajnit si faktor ndikues
Kontaktet e një lidhësi stampohen ose përpunohen me tornim. Megjithatë, gjatë stampimit formohet një sipërfaqe e pabarabartë me skaje të mprehta në anën e poshtme të shiritit të stampuar, e cila është e dukshme me mikroskop. Sistemet konvencionale bëjnë kontakt në këtë skaj të stampuar, gjë që rezulton në gërvishtje të shtuar të sipërfaqes dhe, rrjedhimisht, në rezistencë më të lartë kontakti. Kjo mund të shmanget duke përkulur tulipanën e pranverës 90 gradë në procesin e ashtuquajtur stampim-përkulje, në mënyrë që ajo të takojë kontaktin e tehut me sipërfaqen e lëmuar, të ruluar (Fig. 3).
Megjithatë, jo vetëm dizajni i shiritit të pranverës, por edhe ai i shiritit të tehut është thelbësor për jetëgjatësinë e lidhësit. Kjo sepse ky i fundit duhet gjithashtu të pritet pastër dhe të përpunohet më tej për të shmangur gjeometritë e mprehta dhe të defektshme.
Megjithatë, jo vetëm dizajni i shiritit të pranverës, por edhe ai i shiritit të tehut është thelbësor për jetëgjatësinë e lidhësit. Kjo sepse ky i fundit duhet gjithashtu të pritet pastër dhe të përpunohet më tej për të shmangur gjeometritë e mprehta dhe të defektshme.
Sistemi i kontaktit si faktor ndikues

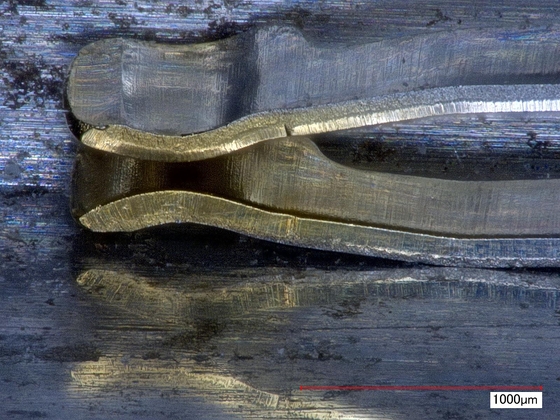

Konektorët tradicionalë me dy pjesë kanë një kontakt teh dhe një kontakt pranveror. Megjithatë, në rast të një goditjeje të fortë, shiriti me teh mund të shkëputet nga shiriti me pranverë. Për të parandaluar një humbje të tillë të kontaktit, mund të përdoret një shirit pranveror me dy anë për të siguruar redundancë dhe kështu për të garantuar kontakt të besueshëm, pasi pranvera e dytë siguron që transmetimi i sinjalit të mbahet në çdo kohë përmes të paktën një pike kontakti (Fig. 4).
Konektorët me një sistem kontakti të ashtuquajtur 'gjinisë-neutral' janë edhe më të qëndrueshëm. Karakteristika kryesore këtu është se gjeometritë e kontaktit të dy gjysmave të konektorit – prizës dhe soketit – janë identike. Të dyja përmbajnë një pranverë dhe një fletë kontakti. Kjo do të thotë se çdo pin kontaktohet nga dy pranvera, ndërsa priza dhe soketi janë të kyçura dhe nuk mund të ndahen. Ndërsa një shirit pranveror me dy anë gjithmonë siguron të paktën një pikë kontakti nën stres mekanik, gjeometritë ndërlidhëse në sistemet e kontaktit gjinisëhëm-neutral sigurojnë që transmetimi i sinjalit gjithmonë të ndodhë përmes dy pikave të kontaktit. Ky nivel i lartë i mbivendosjes kështu mundëson besueshmërinë maksimale të kontaktit (Fig. 5).

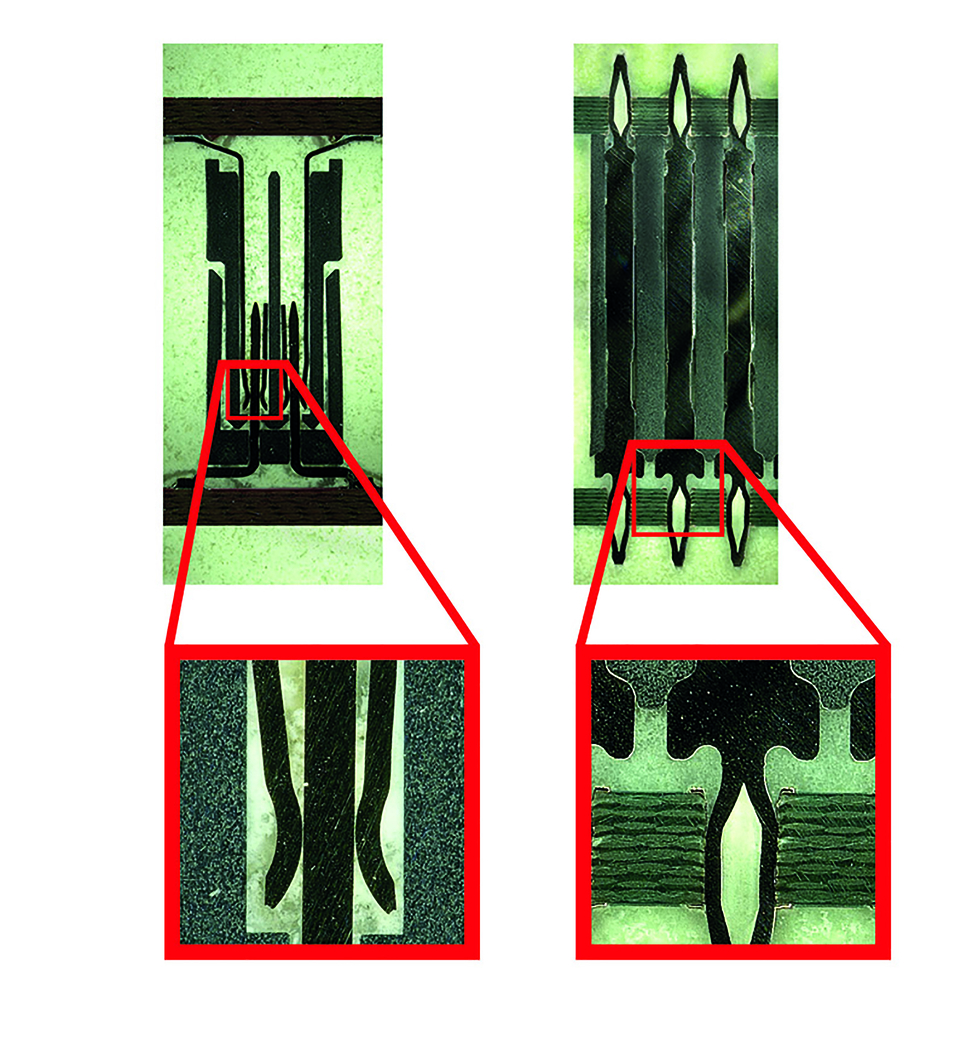

Sa i përket qëndrueshmërisë, sistemi i kontaktit gjinisë neutralohet tejkalohet vetëm nga lidhësit njëpjesësh. Këta heqin plotësisht parimin tradicional të kontaktit me dy pjesë, që përbëhet nga një teh dhe një shirit pranveror. Duke eliminuar zonën e kontaktit të cenueshme, lidhësit njëpjesësh jo vetëm që ofrojnë rezistencën më të lartë ndaj goditjeve, dridhjeve, lagështisë, pluhurit dhe kushteve atmosferike, por janë gjithashtu të përshtatshëm për mbushje me derdhje (potting) dhe metoda të tjera të mbrojtjes së komponentëve. Në kombinim me teknikën press-fit, ata përfaqësojnë lidhjen mekanike dhe elektrike më të sigurt midis dy bordeve të qarkut të printuar (Fig. 6).
Teknologjia e lidhjes si faktor kontribues
Ekzistojnë mënyra të ndryshme për montimin e lidhësve në pllakat e qarkut të printuar. Njëra prej tyre është teknika press-fit e përmendur më parë. Qëllimi i saj është të arrihen forcat më të larta të mundshme të mbajtjes midis lidhësit dhe pllakës së qarkut të printuar, duke përdorur forcën më të ulët të mundshme të futjes. Forcat e mbajtjes përcaktojnë lidhjen mekanike, e cila nga ana tjetër duhet të përballojë goditjet dhe dridhjet. Kjo teknikë lidhjeje është një proces i provuar dhe i testuar, i përdorur miliarda herë, në të cilin një pin press-fit shtyhet në një vrimë të pllakatuar nëpërmjet bordit të qarkut të printuar (Fig. 7).

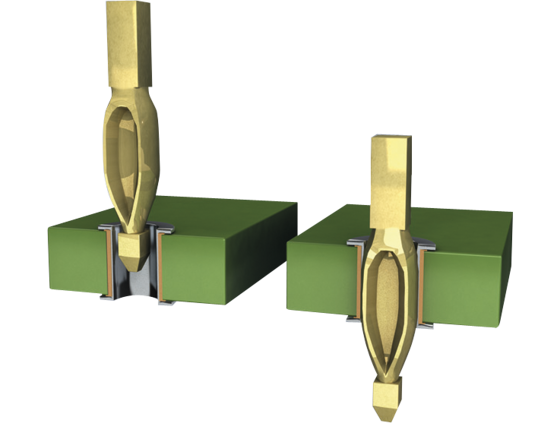

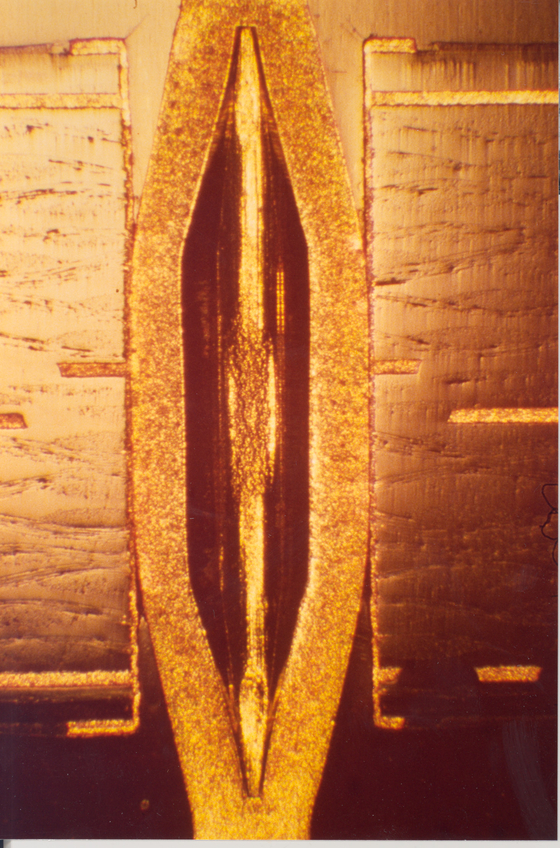

Pini press-fit ka një dimension diagonal më të madh se diametri i vrimës së PCB-së. Pini i lidhësit është i fleksibël brenda zonës press-fit për të siguruar që PCB-ja të mos deformohet nga forcat fizike të ushtruara gjatë procesit të press-fit. Prandaj deformimi kufizohet në zonën e nguljes me presion (Fig. 8). Ndërmjet pinit të kontaktit dhe vrimës së metaluar të PCB-së formohet një saldaturë e ftohtë: një lidhje mekanike e papërshkueshme nga gazi, rezistente ndaj korrozionit, me rezistencë të ulët dhe elektrike, e përshtatshme edhe për mbushje me rrjedhë (potting). Ajo gjithashtu specifikohet në DIN EN 60352-5 dhe mbetet e besueshme edhe nën streset mekanike dhe termike shumë të larta, si dridhjet, përkulja dhe luhatjet ekstreme të temperaturës, dhe madje mund të përballojë ngarkesa goditjeje deri në 200g.
Për shkak të qëndrueshmërisë së saj të jashtëzakonshme dhe një norme dështimi gjatë transportit (FIT) dhjetë herë më të ulët se ajo e lidhësve të salduar automatikisht, teknologjia press-fit përdoret shpesh në aplikacione me siguri të lartë ku transmetimi i sinjalit nuk duhet të ndërpritet në asnjë rrethanë, për shembull në sistemet e jastëkëve të ajrit ose në modulet ABS dhe ESP.
Për shkak të qëndrueshmërisë së saj të jashtëzakonshme dhe një norme dështimi gjatë transportit (FIT) dhjetë herë më të ulët se ajo e lidhësve të salduar automatikisht, teknologjia press-fit përdoret shpesh në aplikacione me siguri të lartë ku transmetimi i sinjalit nuk duhet të ndërpritet në asnjë rrethanë, për shembull në sistemet e jastëkëve të ajrit ose në modulet ABS dhe ESP.
Megjithatë, teknologjia press-fit nuk është gjithmonë e përshtatshme; për shembull, kur bordet e qarkut të printuar duhet të populohen në të dyja anët ose kur nuk mund të mbahet hapësira minimale nga komponentët në drejtimin e forcës. Një mënyrë tjetër për të krijuar një lidhje të besueshme dhe të qëndrueshme midis konektorit dhe PCB-së është teknologjia e montimit në sipërfaqe (SMT). Në këtë proces, konektorët saldohen në zona të përcaktuara lidhjeje në PCB, të njohura si pad-e saldimi, duke përdorur pastë saldimit. Vetëm në një furrë reflow saldi shkrin dhe më pas lejohet të ngurtësohet. SMT mundëson krijimin e lidhjeve të qëndrueshme midis konektorit dhe bordit të qarkut të printuar. Megjithatë, për këtë duhet të plotësohen disa kritere: Së pari, për një bashkim saldimori në përputhje me standardin IPC-A-610, duhet të mbahet raporti i saktë midis topthit të saldimorit, kontaktit të saldimorit dhe pastës së saldimorit. Vetëm në këtë mënyrë krijohet një lidhje me cilësi të lartë që mundëson një lidhje në përputhje me Klasën 3 të IPC, dhe prandaj është e përshtatshme për përdorim në elektronikë me performancë të lartë. Dështimet në transmetimin e sinjalit duhet të përjashtohen në çdo kohë në këtë klasë. Një bashkim saldimor optimal mund të njihet nga formimi i një menisqe të njëtrajtshme. Kontakti duhet të jetë plotësisht i rrethuar nga menisqa e saldimit për të arritur forcat më të mira të mbajtjes në bordin e qarkut të printuar. (Fig. 9).
Koplanariteti i pinave të kontaktit është thelbësor për një lidhje të shkëlqyer. Nëse plotësohen të gjitha këto kushte, është vërtetuar se lidhësit SMT mund të përballojnë ngarkesa mekanike deri në 400 N.
Dizajni i trupit izoluese si faktor ndikues
Gjeometria e trupit izoluese të një lidhësi gjithashtu ndihmon në mbrojtjen e kontakteve nga dëmtimet gjatë funksionimit ose instalimit. Ajo duhet të dizajnohet në mënyrë që kontaktet e ndjeshme të jenë të mbrojtura brenda lidhësit.

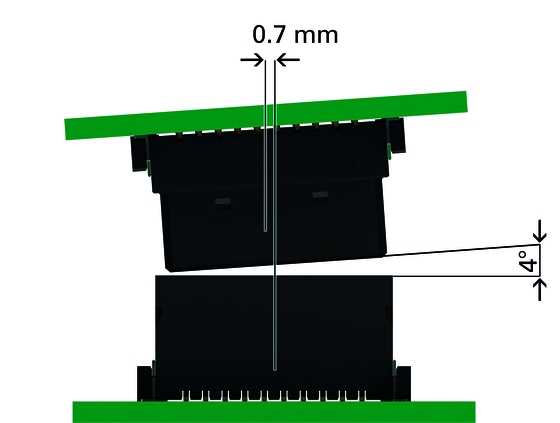

Këndet hyrëse gjithashtu mund të parandalojnë dëmtimet gjatë montimit. Ato ndihmojnë në kompensimin e çdo zhvendosjeje të bordeve të qarkut në çdo drejtim kur lidhësi lidhet. Me ndihmën e një zone kapëse shtesë, dy gjysmat e lidhësit mund të bashkohen pa dëmtime edhe në rast të një zhvendosjeje qendrore ose këndore (Fig. 10).
Këndet hyrëse gjithashtu mund të parandalojnë dëmtimet gjatë montimit. Ato ndihmojnë në kompensimin e çdo zhvendosjeje të bordeve të qarkut në çdo drejtim kur lidhësi lidhet. Me ndihmën e një zone kapëse shtesë, dy gjysmat e lidhësit mund të bashkohen pa dëmtime edhe në rast të një zhvendosjeje qendrore ose këndore (Fig. 10).

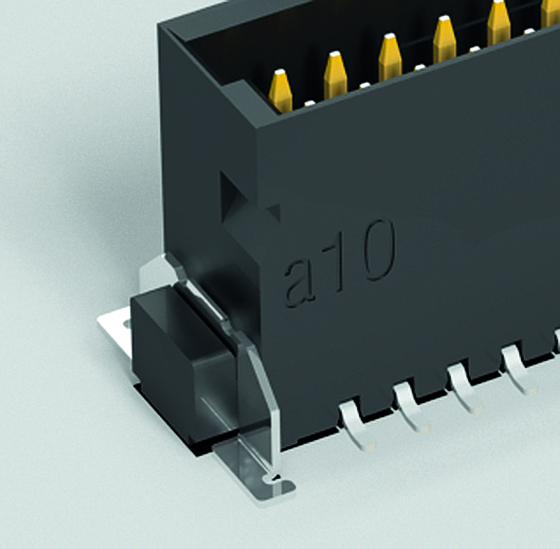

Disa lidhës gjithashtu kanë kyçje për pllakë. Këto janë mbajtëse metalike të bashkangjitura në trupin e izolatorit, të cilat gjithashtu saldohen në pllakën e qarkut të printuar (Fig. 11). Në këtë mënyrë, ato ofrojnë stabilitet shtesë – edhe në kushte të pafavorshme si dridhjet dhe goditjet.
Faktori ndikues Intervali i tolerancës

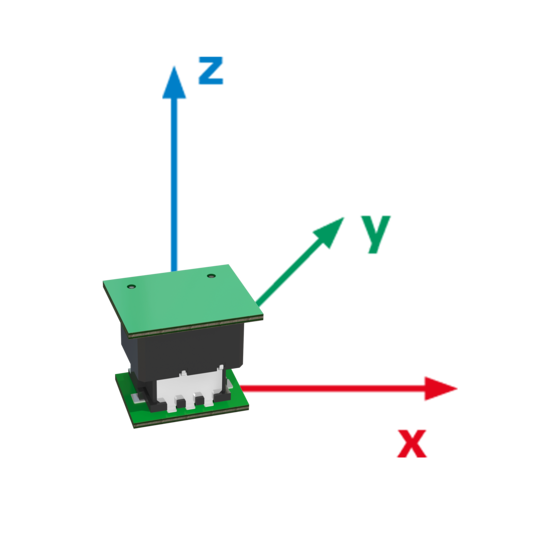

Shtrirja e tolerancës së një lidhësi luan një rol thelbësor në vlerësimin e qëndrueshmërisë së tij. Nëse lidhësi nuk mund të kompensojë tolerancat e dhëna, lëvizjet mekanike do të çojnë në konsum ose madje dëmtime të lidhjes. Gjatë instalimit, këndet e futjes ndihmojnë për të siguruar që lidhësit mashkull dhe femër të mund të bashkohen pa shkaktuar dëmtime. Megjithatë, mikro-lëvizjet duhet gjithashtu të akomodohen kur lidhësi është i çiftuar. Kjo arrihet përmes gjeometrisë së kontakteve dhe trupave izoluese. Nëse një lidhës ka funksion lundrues, ai mund të kompensojë deri në ±0,4 mm edhe gjatë funksionimit. Ky funksion po bëhet gjithnjë e më i rëndësishëm, pasi luan një rol thelbësor kur një bord qarku të printuar popullohet me lidhës të shumtë. Në fushë, megjithatë, lindin tensionime jo vetëm në drejtimet x dhe y, por edhe në drejtimin z (Fig. 12).

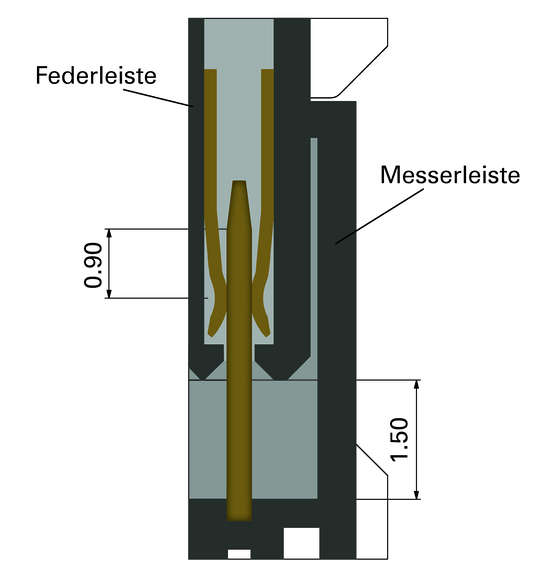

Kjo ngre çështjen e sigurisë së mbivendosjes së një lidhësi. Kjo përshkruan zonën e mbivendosjes midis kontakteve mashkull dhe femër, duke lejuar jo vetëm hapësira të ndryshme midis PCB-ve, por edhe – në varësi të madhësisë së kësaj zone – diapazonet e tolerancës (Fig. 13).
Kompensimi maksimal i tolerancës, nga ana tjetër, arrihet përmes një lidhjeje kabllore. Këtu, gjatësia e kabllit përcakton gamën e tolerancës së lidhësit.
Kompensimi maksimal i tolerancës, nga ana tjetër, arrihet përmes një lidhjeje kabllore. Këtu, gjatësia e kabllit përcakton gamën e tolerancës së lidhësit.
Procedura e testimit

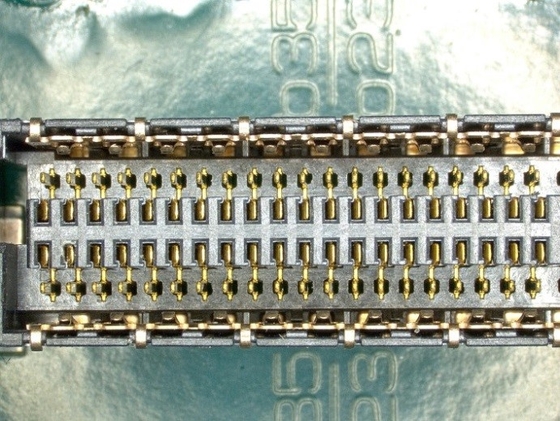

Ekzistojnë procedura të ndryshme testimi në dispozicion për të vlerësuar në mënyrë të plotë qëndrueshmërinë e lidhësve. Këto përfshijnë shqyrtimin e variablave të tillë si forca dielektrike dhe rezistenca e kontaktit, si para ashtu edhe pas një testi stresues, si dhe inspektimin vizual të gjendjes së kontakteve. Për shembull, mund të vlerësohen efektet e 500 cikleve të lidhjes mbi forcën dielektrike, ose një test klimatik mund të përcaktojë nëse disa orë në -55°C e pasuar nga 125°C kanë një ndikim negativ në rezistencën e kontaktit të lidhësit. Në testin e shokut termik, lidhësi duhet të përballojë alternim të shpejtë midis këtyre temperaturave ekstreme 100 herë, për 30 minuta secili. Për më tepër, devijimi qendror dhe këndor gjatë lidhjes, si dhe diapazoni i tolerancës në gjendje të lidhur, jo vetëm që duhet të verifikohen teorikisht në modelin CAD, por edhe të testohen gjerësisht në praktikë, me kapacitetin mbajtës të ngarkesës të konfirmuar empirikisht. Po ashtu, është e rëndësishme që të kryhen në kombinim edhe teste të ndryshme kritike për sipërfaqen e kontaktit, për të simuluar kushtet e botës reale. Për shembull, cikli i lidhjes dhe testet me gaz korroziv mund të kryhen në kombinim për të siguruar që performanca e lidhësit në aspektin e rezistencës së kontaktit dhe të fortësisë dielektrike nuk është përkeqësuar dhe që kontaktet nuk janë dëmtuar (Fig. 14).
Dizajni yt – zgjedhja jote
Në varësi të kërkesave të aplikacionit, ekzistojnë kritere të ndryshme të qëndrueshmërisë që një lidhës duhet t'i përmbushë. Për shembull, a duhet të kompensojë toleranca të larta? A është i ekspozuar ndaj niveleve të larta të goditjeve ose dridhjeve? A përdoret në mjedise të ekspozuara ndaj nxehtësisë ose të ftohtit ekstrem? Apo a duhet që zgjidhja e lidhjes të mbrohet nga lagështia, gazrat korrozive ose papastërtitë? Nëse një përdorues bazon zgjedhjen e zgjidhjes së lidhjes në këto pyetje, ai mund të jetë i sigurt që lidhësi i tij është idealisht i pajisur për përdorim në terren.
