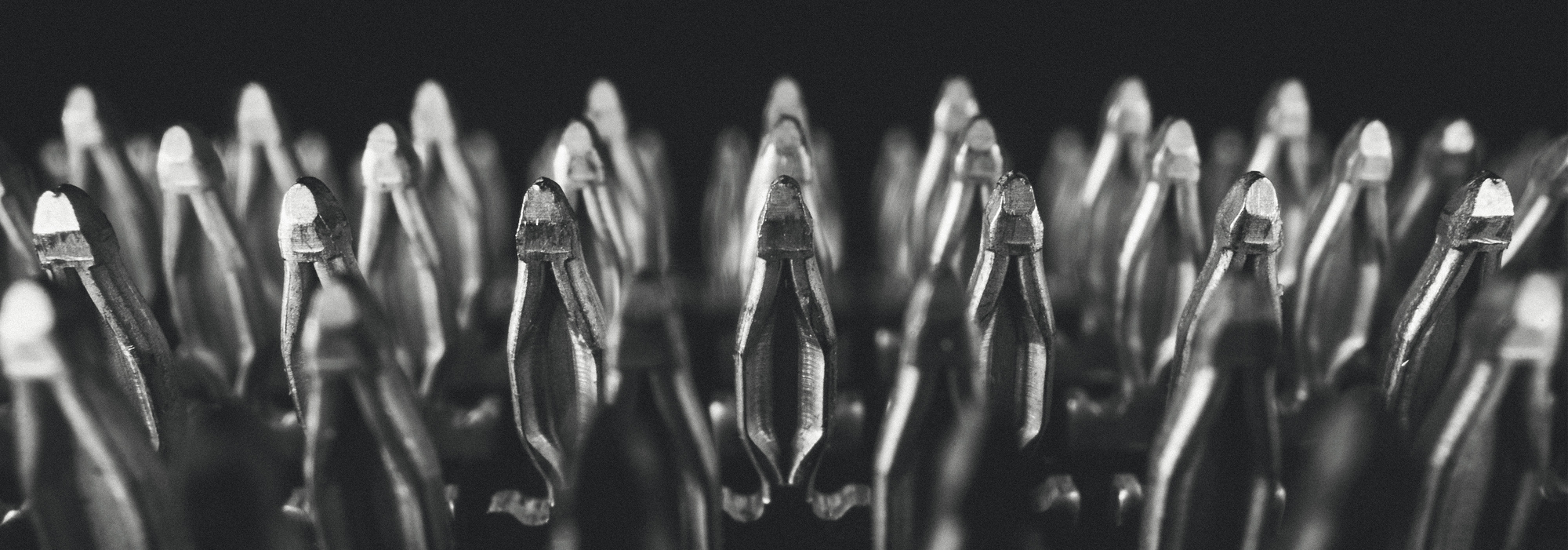

Zona Press-Fit si një alternativë e fortë ndaj saldimit
Hyrje
Që nga prezantimi i saj në sektorin e telekomunikacionit, teknologjia press-fit është zhvilluar në një teknologji kyçe të konsoliduar në elektronikën automobilistike dhe industriale. Në dritën e tendencave aktuale si elektrifikimi, vozitja autonome dhe Industria 4.0, kërkesa për sisteme lidhëse të besueshme dhe të qëndrueshme po rritet vazhdimisht.
Veçanërisht në mjedise operative të vështira që përfshijnë dridhje, luhatje të temperaturës, lagështi dhe stres mekanik, teknika press-fit impresionon me besueshmërinë e lartë të procesit dhe stabilitetin afatgjatë. Pavarësisht dizajneve të ndryshme të zonave press-fit, të gjitha zgjidhjet ndjekin të njëjtin qëllim: një lidhje mekanikisht të fortë dhe elektrikisht të besueshme në mënyrë të përhershme midis printës së qarkut të stampuar dhe kontaktit.
Kjo arrihet duke projektuar zonën press-fit më të madhe se vrima e PCB-së dhe duke e shtypur atë me një forcë të përcaktuar. Kjo krijon një lidhje të papërshkueshme nga gazi, elektrikisht të qëndrueshme dhe mekanikisht të fortë, me rezistencë kontakti vazhdimisht të ulët.
Veçanërisht në mjedise operative të vështira që përfshijnë dridhje, luhatje të temperaturës, lagështi dhe stres mekanik, teknika press-fit impresionon me besueshmërinë e lartë të procesit dhe stabilitetin afatgjatë. Pavarësisht dizajneve të ndryshme të zonave press-fit, të gjitha zgjidhjet ndjekin të njëjtin qëllim: një lidhje mekanikisht të fortë dhe elektrikisht të besueshme në mënyrë të përhershme midis printës së qarkut të stampuar dhe kontaktit.
Kjo arrihet duke projektuar zonën press-fit më të madhe se vrima e PCB-së dhe duke e shtypur atë me një forcë të përcaktuar. Kjo krijon një lidhje të papërshkueshme nga gazi, elektrikisht të qëndrueshme dhe mekanikisht të fortë, me rezistencë kontakti vazhdimisht të ulët.
Të parat
Teknika press-fit krijon një lidhje elektrike midis konektorit dhe bordit të qarkut të printuar duke shtypur një pin konektori në një vrimë të galvanizuar në bord.
Kjo teknikë bazohet në një parim të thjeshtë:

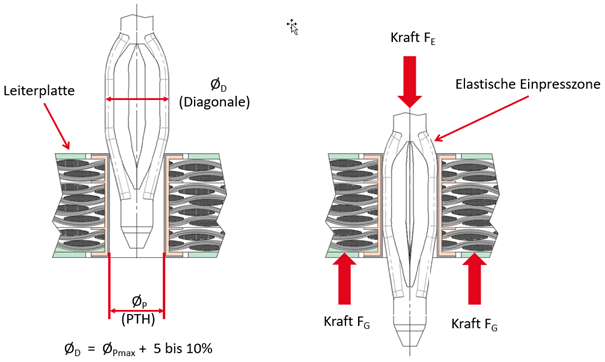

seksioni transversal i zonës press-fit të pinit të kontaktit ka një dimension diagonal më të madh se vrima e galvanizuar në bord. Deformimi i shkaktuar gjatë futjes absorbohet nga zona fleksibël e gjilpërës së kontaktit, kështu që mbështjellësi i PCB-së deformohet vetëm pak. Kjo krijon një saldime të ftohtë midis gjilpërës së kontaktit dhe vrimës së pllakatuar të PCB-së: një lidhje e papërshkueshme nga gazi, rezistente ndaj korrozionit, me rezistencë të ulët dhe me përçueshmëri të lartë elektrike. Kjo mbetet e qëndrueshme në mënyrë të përhershme edhe nën streset e larta mekanike dhe termike – si dridhjet, përkulja dhe luhatjet e forta të temperaturës.
Ne rekomandojmë monitorimin e procesit gjatë procesit të futjes. Analizat forcë-zhvendosje dhe sistemet me bazë kamerash mundësojnë një vlerësim të besueshëm të cilësisë së lidhjes.
Përveç teknologjisë së provuar të futjes me zonën tonë të futjes Tcom press®, ept ofron edhe teknologji të tjera lidhjesh, si vrimat e kalueshme të salduara, THR ose SMT – secila e përshtatur për aplikimin specifik.
Kjo teknikë bazohet në një parim të thjeshtë:
seksioni transversal i zonës press-fit të pinit të kontaktit ka një dimension diagonal më të madh se vrima e galvanizuar në bord. Deformimi i shkaktuar gjatë futjes absorbohet nga zona fleksibël e gjilpërës së kontaktit, kështu që mbështjellësi i PCB-së deformohet vetëm pak. Kjo krijon një saldime të ftohtë midis gjilpërës së kontaktit dhe vrimës së pllakatuar të PCB-së: një lidhje e papërshkueshme nga gazi, rezistente ndaj korrozionit, me rezistencë të ulët dhe me përçueshmëri të lartë elektrike. Kjo mbetet e qëndrueshme në mënyrë të përhershme edhe nën streset e larta mekanike dhe termike – si dridhjet, përkulja dhe luhatjet e forta të temperaturës.
Ne rekomandojmë monitorimin e procesit gjatë procesit të futjes. Analizat forcë-zhvendosje dhe sistemet me bazë kamerash mundësojnë një vlerësim të besueshëm të cilësisë së lidhjes.
Përveç teknologjisë së provuar të futjes me zonën tonë të futjes Tcom press®, ept ofron edhe teknologji të tjera lidhjesh, si vrimat e kalueshme të salduara, THR ose SMT – secila e përshtatur për aplikimin specifik.
PËRFITIMET E TEKNOLOGJISË PRESS-FIT
Krahasuar me saldimin konvencional, teknologjia press-fit ofron shumë përparësi në aspektin e cilësisë, kosto-efektivitetit, funksionalitetit dhe ndikimit mjedisor. Ajo karakterizohet nga një nivel shumë i lartë besueshmërie dhe forcë mekanike, dhe është veçanërisht rezistente ndaj goditjeve dhe dridhjeve. Për më tepër, ajo parandalon defektet tipike si lidhjet e ftohta saldimi ose shkurtqarkimet.
Teknologjia press-fit ofron gjithashtu përfitime tërheqëse ekonomike falë riparuesehmërisë dhe montimit me kosto efektive. Funksionalisht, ajo mundëson përpunim të besueshëm pa stres termik në bordin e qarkut të printuar, duke mbrojtur kështu komponentët. Në të njëjtën kohë, kontaktet e lidhësit mbeten pa saldim.
Për më tepër, teknologjia press-fit ofron përfitime mjedisore, pasi nuk prodhon as avuj saldimimi, as mbetje fluksi, dhe eliminon nevojën për procese shtesë pastrimi. Prandaj, ajo përputhet me kërkesat dhe direktivat aktuale mjedisore si RoHS dhe WEEE.
Teknologjia press-fit ofron gjithashtu përfitime tërheqëse ekonomike falë riparuesehmërisë dhe montimit me kosto efektive. Funksionalisht, ajo mundëson përpunim të besueshëm pa stres termik në bordin e qarkut të printuar, duke mbrojtur kështu komponentët. Në të njëjtën kohë, kontaktet e lidhësit mbeten pa saldim.
Për më tepër, teknologjia press-fit ofron përfitime mjedisore, pasi nuk prodhon as avuj saldimimi, as mbetje fluksi, dhe eliminon nevojën për procese shtesë pastrimi. Prandaj, ajo përputhet me kërkesat dhe direktivat aktuale mjedisore si RoHS dhe WEEE.
Të metat e teknikës press-fit
Pavarësisht shumë avantazheve të saj, teknika press-fit gjithashtu ka disa kufizime krahasuar me saldimin. Ajo vendos kërkesa të larta ndaj cilësisë së bordit të qarkut të printuar, veçanërisht në lidhje me diametrin e vrimave dhe tolerancat, dhe kërkon mjete dhe pajisje të specializuara, gjë që çon në kosto më të larta kapitale.
Për më tepër, procesi press-fit gjeneron stres mekanik që mund të shkaktojë dëm nëse nuk kryhet si duhet. Miniaturizimi gjithashtu është disi i kufizuar krahasuar me teknologjinë e saldimit.
Për më tepër, procesi press-fit gjeneron stres mekanik që mund të shkaktojë dëm nëse nuk kryhet si duhet. Miniaturizimi gjithashtu është disi i kufizuar krahasuar me teknologjinë e saldimit.
Kriteret e përzgjedhjes për teknologjinë press-fit
Një lidhje e besueshme me shtypje varet nga ndërveprimi optimal i disa karakteristikave cilësore. Faktorët kryesorë përfshijnë, veçanërisht, dizajnin e zonës së shtypjes, aplikimin specifik, vetitë e bordit të qarkut të printuar dhe procesin e prodhimit.
Vetëm kur këta faktorë koordinohen si duhet, teknologjia e shtypjes mund të realizojë potencialin e saj të plotë dhe të sigurojë një lidhje të qëndrueshme, mekanikisht të fortë dhe elektrike të sigurt.
Vetëm kur këta faktorë koordinohen si duhet, teknologjia e shtypjes mund të realizojë potencialin e saj të plotë dhe të sigurojë një lidhje të qëndrueshme, mekanikisht të fortë dhe elektrike të sigurt.
I. Kriteret e përzgjedhjes për bordet e qarkut të printuar
Tabela krahason përfundimet e ndryshme të bordeve të qarkut të printuar në aspektin e trashësisë së shtresës dhe përshtatshmërisë për teknikën press-fit.
| Sipërfaqe | |||||
| Imersion Sn | ENIG | Imersion Ag | OSP | HAL pa plumb | |
| Trashësia e shtresës | 0.8 deri në 0.2 µm | 5 µm Ni 0.1 µm Au | 0.1–0.2 µm | 0.1–0.5 µm | <5–50 µm |
| Përshtatshmëria për teknologjinë press-fit | shumë e mirë | i kufizuar* | i kufizuar* | mirë | e kufizuar* |
Zhytja në kalë është opsioni më i përshtatshëm; OSP vlerësohet si e mirë, ndërsa ENIG, zhytja në argjend dhe HAL pa plumb janë të përshtatshme vetëm në një masë të kufizuar – në varësi të aplikimit.
Sllajdi gjithashtu tregon zonat tipike të galvanizimit, të cilat zakonisht përbëhen nga kalë ose aliazh kalaje mbi një shtresë nikel. Në përgjithësi, broshura tregon qartë se zgjedhja e sipërfaqes ka një ndikim vendimtar në cilësinë dhe besueshmërinë e teknikës së futjes dhe duhet të bëhet me kujdes në varësi të aplikimit.
Sllajdi gjithashtu tregon zonat tipike të galvanizimit, të cilat zakonisht përbëhen nga kalë ose aliazh kalaje mbi një shtresë nikel. Në përgjithësi, broshura tregon qartë se zgjedhja e sipërfaqes ka një ndikim vendimtar në cilësinë dhe besueshmërinë e teknikës së futjes dhe duhet të bëhet me kujdes në varësi të aplikimit.
II. Kriteret e përzgjedhjes për zonën e ngjitjes me shtypje
Në zonën e galvanizimit janë në dispozicion përfundimet e mëposhtme të sipërfaqes: mbulime me kalë mat, kalë-plumb, argjend-kalë ose kalë-argjend, si dhe mbulime me indium, secila e aplikuar mbi një shtresë nikel.
| Sipërfaqet | ||
| 0.30–1.50 µm kali i matt | mbi | 1–3 µm Ni mat |
| 0.30–1.50 µm SnPb 92/8–97/3 mat | mbi | 1–3 µm nikel i matë |
| 0.35–1.50 µm AgSn ose SnAg | mbi | 1–3 µm nikel mat |
| 0.30–1.50 µm In | mbi | 1–3 µm nikel mat |
Përfundimi i duhur i sipërfaqes është thelbësor për një lidhje të besueshme me shtypje. Ai ndikon në forcat e shtypjes dhe duhet të jetë në gjendje të pësojë deformim plastik nën ngarkesë pa u dëmtuar. Në të njëjtën kohë, ai siguron një kontakt elektrik të qëndrueshëm, mbron kundër korrozionit dhe redukton rezistencën e kontaktit. Një mbulim i përshtatshëm gjithashtu ndihmon në parandalimin e dëmtimit të bordit të qarkut të printuar dhe siguron një proces të sigurt e të riprodhueshëm.
Ndërtimi i vrimës
Për të arritur një lidhje me ngjitje me presion me cilësi të lartë, duhet t'i kushtohet vëmendje e veçantë gjatë prodhimit të PCB-së diametrit të vrimës gjatë shpimit, diametrit përfundimtar të vrimës, trashësisë së mbështjellësit prej bakri dhe sipërfaqes së PCB-së.
Konfigurimi i saktë i vrimës është thelbësor, pasi ndikon drejtpërdrejt në stabilitetin mekanik dhe besueshmërinë elektrike të lidhjes. Vetëm kur përputhen saktë dimensionet e vrimës dhe të mbështjellësit arrihet ngushtimi i nevojshëm me presion, duke siguruar një mbajtje të sigurt dhe kontakt të qëndrueshëm. Devijimet mund të çojnë në forca të tepruara të ngushtimit me presion, dëmtim të pllakimit të vrimës kalimtare ose kontakt të pamjaftueshëm. Për më tepër, një dizajn i përshtatshëm i vrimës ndihmon në kompensimin e tolerancave të prodhimit dhe siguron cilësi të qëndrueshme të procesit.
Dizajni i mëposhtëm i vrimës përfaqëson një shembull ilustrues.
Konfigurimi i saktë i vrimës është thelbësor, pasi ndikon drejtpërdrejt në stabilitetin mekanik dhe besueshmërinë elektrike të lidhjes. Vetëm kur përputhen saktë dimensionet e vrimës dhe të mbështjellësit arrihet ngushtimi i nevojshëm me presion, duke siguruar një mbajtje të sigurt dhe kontakt të qëndrueshëm. Devijimet mund të çojnë në forca të tepruara të ngushtimit me presion, dëmtim të pllakimit të vrimës kalimtare ose kontakt të pamjaftueshëm. Për më tepër, një dizajn i përshtatshëm i vrimës ndihmon në kompensimin e tolerancave të prodhimit dhe siguron cilësi të qëndrueshme të procesit.
Dizajni i mëposhtëm i vrimës përfaqëson një shembull ilustrues.
| Material LP | FR4 | |
| Vend i vrimës nominale | Ø 1.0 mm | |
| A | Trashësia e PCB-së | min. 1.44 mm |
| B | Vend i hapur | Ø 1.0 +0.09 / -0.06 mm |
| C | Vijë bazë | 1.15 ±0.025 mm |
| D | Shtresë bakri | min. 25 µm |
| E | Sipërfaqe | Shtresë kimike Sn, 0.5–1.5 µm |
| F | Unaza e mbetur | min. 0.1 mm |
Përpunim

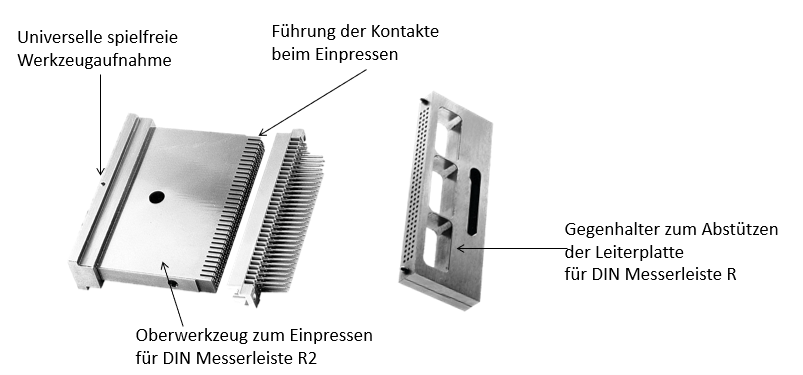

Një proces i kontrolluar futjeje është thelbësor për të siguruar një lidhje që mbetet mekanikisht dhe elektrikisht e besueshme në afat të gjatë. Është e domosdoshme të përdoret si një mjet i sipërm ashtu edhe një mbajtëse kundër.
Mjeti i sipërm transferon forcën e presës te kontakti, ndërsa mbajtësja kundër mbështet bordin e qarkut të printuar dhe e mbron atë nga stresi mekanik. Në varësi të lidhësit, përdoren mjete me pllakë të sheshtë ose me formë krehëri.
Nëse mjetet nuk përputhen në mënyrë optimale, mund të veprojnë forca të padëshiruara mbi PCB-në dhe të dëmtojnë komponentët që tashmë janë montuar. Forca e futjes duhet të absorbohet plotësisht nga mjeti i poshtëm.
PCB-të me lidhës të futur nuk duhet të ngrohen mbi 125 °C.
Mjeti i sipërm transferon forcën e presës te kontakti, ndërsa mbajtësja kundër mbështet bordin e qarkut të printuar dhe e mbron atë nga stresi mekanik. Në varësi të lidhësit, përdoren mjete me pllakë të sheshtë ose me formë krehëri.
Nëse mjetet nuk përputhen në mënyrë optimale, mund të veprojnë forca të padëshiruara mbi PCB-në dhe të dëmtojnë komponentët që tashmë janë montuar. Forca e futjes duhet të absorbohet plotësisht nga mjeti i poshtëm.
PCB-të me lidhës të futur nuk duhet të ngrohen mbi 125 °C.
Përfundim
Teknologjia press-fit përfaqëson një alternativë me performancë të lartë dhe të sigurt për të ardhmen ndaj saldimit tradicional. Ajo ofron besueshmëri të jashtëzakonshme të procesit, stabilitet mekanik të shkëlqyer dhe një lidhje elektrike vazhdimisht të besueshme – edhe në kushte operative të vështira.
Teknologjia press-fit ofron avantazhe vendimtare, veçanërisht në kontekstin e elektrifikimit në rritje, dendësive më të larta të fuqisë dhe kërkesave në rritje për qëndrueshmëri dhe jetëgjatësi. Megjithatë, performanca optimale kërkon ndërveprimin e saktë të zonës press-fit, bordit të qarkut të printuar dhe procesit të prodhimit.
Një faktor kyç për sukses është zgjedhja e një zone press-fit të projektuar në mënyrë optimale. Zonat press-fit të ept GmbH – veçanërisht teknologjia Tcom press® – karakterizohen nga sjellje press-fit shumë e kontrollueshme, stres i ulët në bordin e qarkut të printuar dhe stabilitet të lartë të dritares së procesit. Kjo minimizon dëmtimet në vrimat kalimtare, duke siguruar kontakte elektrike të qëndrueshme në mënyrë të përhershme. Për më tepër, gjeometria e zonës press-fit të ept mundëson përpunim të besueshëm edhe me toleranca të ngushta dhe struktura komplekse të PCB-ve.
Si një specialist me përvojë në teknologjinë e lidhjes, ept GmbH ofron zgjidhje të përshtatura për të gjithë aspektet e teknologjisë press-fit. Me teknologji inovative si zona press-fit Tcom press®, ekspertizë të gjerë në aplikime dhe kompetencë të lartë prodhuese, ept mbështet klientët e saj në realizimin e zgjidhjeve të besueshme dhe me kosto efektive për lidhje për aplikime të kërkuara.
