Asambleja e kabllove One27, Versioni 140 Artikulli nr. 404-66NN-LLL-140-1
Ngjashëm me ilustrimin
Kabllo-në-pllakë
Dendësi e lartë
- Numrat e poleve 12 deri në 80
- Përputhja e kontaktit 1.5 mm
- Kabllo shiriti AWG 30, 0,635 mm, me gjatësi të personalizueshme nga 30 deri në 999 mm
- Asambleja duke përdorur teknikën futje-dhe-shtrëngim (IDC)
- Lloji i kabllit LSZH: -40°C deri në +90°C (në qetësi)
- tel me ngjyra në A1
Vizatime
Informacione të mëtejshme
Koha e dorëzimit
Specifikime teknike
Bazat
| Numri i kontakteve | 12–80 |
|---|---|
| Teknologjia e lidhjes | SMT |
| Temperatura e funksionimit | -40°C deri në +90°C |
Material
| trup izolues | LCP, UL 94 V-0 (konektor IDC) LSZH EVA/PO, UL 22088 (kablo) |
|---|---|
| Vlera CTI IEC 60112 | 175 (konektor IDC) |
| Të dhënat e kontaktit | Aliazh bakri (shirit terminali IDC) Bakri i tunizuar (kablo) |
| Kontakt i mbuluar | Au mbi PdNi mbi Ni (konektor IDC) |
| Zona e lidhjes | Sn mbi Ni |
Mekanik
| Dimension i rrjetit | 1.27 mm (konektor IDC) 0.635 mm (kablo) |
|---|---|
| Forca e kontaktit për kontakt | ≤ 0.5 N |
| Traksioni për kontakt | ≥ 0.1 N |
| jetë shërbimi IEC 60512-9-1 | Klasa 1: 500 cikle futjeje |
| Siguria e mbivendosjes | 0.9 mm |
| Përputhje kontakti | 1.5 mm |
| Qendra e zhvendosur | ± 0,7 mm |
| Shkëputje aksiale në gjendjen e montuar (x/y) | ± 0.4 mm |
| Shkëputje këndore e boshtit të gjatë | ± 4° |
| Shkëputje këndore e boshtit tërthor | ± 2° |
Elektrik
| Distanca e lirimit dhe rrëshqitja | të paktën 0.4 mm |
|---|
Miratimet / Përputhshmëria
| Skedar UL | E130314 & E493123 |
|---|---|
| Mjedisi | Përputhet me RoHS |
Modifikimet
Në kërkesë, ne gjithashtu mund t'ju ofrojmë
- stile të tjera
Paketim
Çantat ESD
dhjetë

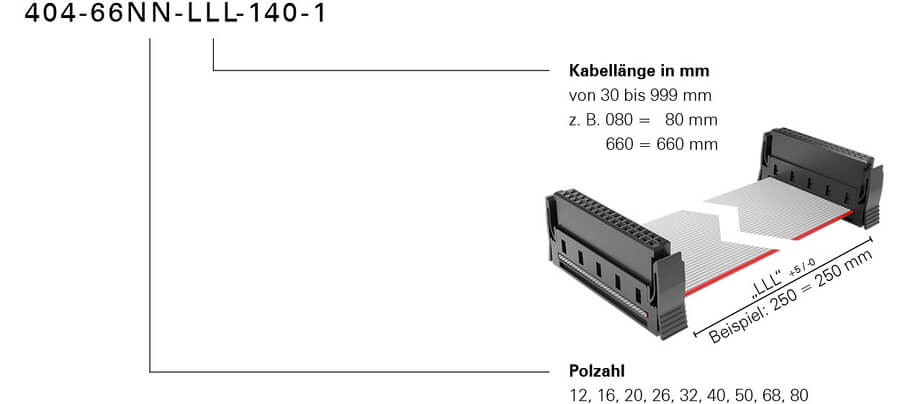

Kodi i porosisë
