One27 montim kabllosh, varianti 130 Artikulli nr. 404-66NN-LLL-130-1
Ngjashëm me ilustrimin
- Numrat e poleve 12 deri në 80
- rrëshqitje e kontaktit 1.5 mm
- AWG 30 hap kabllo shirit, 0.635 mm, me gjatësi kablli të zgjedhshme lirshëm nga 30 deri në 999 mm
- Asambleja duke përdorur teknologjinë e prerjes me kapëse (teknologji IDC, IDC)
- Lloji i kabllit LSZH: -40°C deri në +90°C (në qetësi)
- tel me ngjyra në A1
Kabllo-në-pllakë
Dendësi e lartë
Vizatime
Informacione të mëtejshme
beschr_request
Specifikime teknike
Bazat
| Numri i kontakteve | 12 - 80 |
|---|---|
| Teknologjia e lidhjes | SMT |
| Temperatura e funksionimit | -40°C deri në +90°C |
Material
| trup izolues | LCP, UL 94 V-0 (IDC konektor femër) LSZH EVA/PO, UL 22088 (kabllo) |
|---|---|
| Vlera CTI IEC 60112 | 175 (IDC konektor femër) |
| Të dhënat e kontaktit | Aliazh bakri (IDC konektor femër) Bakri i tunizuar (kablo) |
| Kontakt i mbuluar | ar mbi paladium-nikel mbi nikel (IDC konektor femër) |
| Zona e lidhjes | kallaj mbi nikel |
Mekanik
| Dimension i rrjetit | 1.27 mm (IDC konektor femër) 0.635 mm (kablo) |
|---|---|
| Forca e kontaktit për kontakt | ≤ 0.5 N |
| Traksioni për kontakt | ≥ 0.1 N |
| jetë shërbimi IEC 60512-9-1 | nivel performance 1: 500 cikle çiftimi |
| Siguria e mbivendosjes | 0.9 mm |
| Përputhje kontakti | 1.5 mm |
| Qendra e zhvendosur | ± 0,7 mm |
| Shkëputje aksiale në gjendjen e montuar (x/y) | ± 0.4 mm |
| Shkëputje këndore e boshtit të gjatë | ± 4° |
| Shkëputje këndore e boshtit tërthor | ± 2° |
Elektrik
| Voltazhi i funksionimit | SHBA: 150 VV ; BE: <50 V |
|---|---|
| Voltazhi i testit | 500 V |
| Distanca e lirimit dhe rrëshqitja | të paktën 0.4 mm |
Miratimet / Përputhshmëria
| Skedar UL | E130314 & E493123 |
|---|---|
| Mjedisi | Përputhet me RoHS |
Modifikimet
Në kërkesë, ne gjithashtu mund t'ju ofrojmë
- stile të tjera
Paketim
Çantat ESD
10

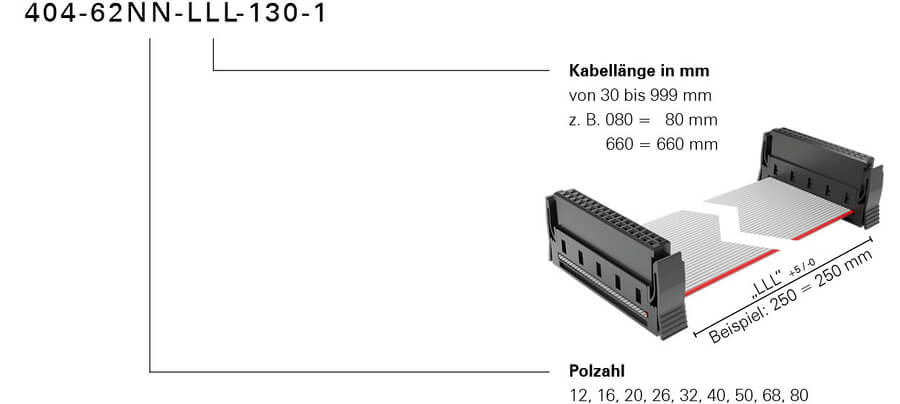

Kodi i porosisë
