Asambleja e kabllove One27, 80-pin, 100 mm, Varianti 120 Artikulli nr. 404-6180-100-120-1
Ngjashëm me ilustrimin
Kabllo-në-pllakë
Dendësi e lartë
- 80 pinë
- Përputhja e kontaktit 1.5 mm
- Kabllo rrjetë AWG 30/7, 0,635 mm, gjatësi kablloja 100 mm
- Asambleja duke përdorur teknikën futje-dhe-shtrëngim (IDC)
- Lloji i kabllit PVC: -30°C deri në +105°C (në qetësi)
- tel me ngjyra në A1
Vizatime
Informacione të mëtejshme
Koha e dorëzimit
Specifikime teknike
Bazat
| Numri i kontakteve | tetëdhjetë |
|---|---|
| Teknologjia e lidhjes | SMT |
| Temperatura e funksionimit | -30°C deri në +105°C |
Material
| trup izolues | LCP, UL 94 V-0 |
|---|---|
| Vlera CTI IEC 60112 | njëqind e shtatëdhjetë e pesë |
| Të dhënat e kontaktit | aleacion e bakrit |
| Kontakt i mbuluar | Au mbi PdNi mbi Ni |
| Zona e lidhjes | Sn mbi Ni |
Mekanik
| Dimension i rrjetit | 1.27 mm |
|---|---|
| Forca e kontaktit për kontakt | ≤ 0.5 N |
| Traksioni për kontakt | ≥ 0.1 N |
| jetë shërbimi IEC 60512-9-1 | Klasa 1: 500 cikle futjeje |
| Siguria e mbivendosjes | 0.9 mm |
| Përputhje kontakti | 1.5 mm |
| Qendra e zhvendosur | ± 0,7 mm |
| Shkëputje aksiale në gjendjen e montuar (x/y) | ± 0.4 mm |
| Shkëputje këndore e boshtit të gjatë | ± 4° |
| Shkëputje këndore e boshtit tërthor | ± 2° |
Elektrik
| rrjedhë operative | 1.2 A në 25°C |
|---|---|
| Distanca e lirimit dhe rrëshqitja | të paktën 0.4 mm |
Miratimet / Përputhshmëria
| Skedar UL | E130314 |
|---|---|
| Mjedisi | Përputhet me RoHS |
Produktet e lidhura
Modifikimet
Në kërkesë, ne gjithashtu mund t'ju ofrojmë
- stile të tjera
- gjatësi të tjera kablli
Paketim
Çantat ESD
dhjetë

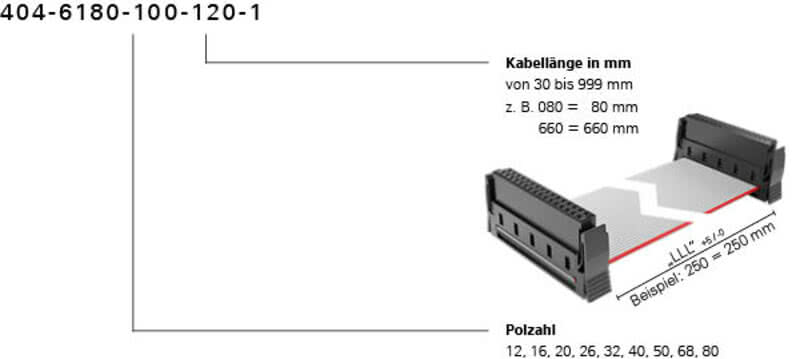

Kodi i porosisë
