One27 montim kabllosh, 26-pinësh, 100 mm, variant 120 Artikulli nr. 404-6126-100-120-1
Ngjashëm me ilustrimin
- 26 pinë
- rrëshqitje e kontaktit 1.5 mm
- AWG 30/7 hap, kabllo shirit, 0.635 mm, gjatësia e kabllit 100 mm
- Asambleja duke përdorur teknologjinë e prerjes me kapëse (teknologji IDC, IDC)
- Lloji i kabllit PVC: -30°C deri në +105°C (në qetësi)
- tel me ngjyra në A1
Kabllo-në-pllakë
Dendësi e lartë
Vizatime
Informacione të mëtejshme
beschr_request
Specifikime teknike
Bazat
| Numri i kontakteve | 26 |
|---|---|
| Teknologjia e lidhjes | SMT |
| Temperatura e funksionimit | -30°C deri në +105°C |
Material
| trup izolues | LCP, UL 94 V-0 |
|---|---|
| Vlera CTI IEC 60112 | 175 |
| Të dhënat e kontaktit | aleacion e bakrit |
| Kontakt i mbuluar | ar mbi paladium-nikel mbi nikel |
| Zona e lidhjes | kallaj mbi nikel |
Mekanik
| Dimension i rrjetit | 1.27 mm |
|---|---|
| Forca e kontaktit për kontakt | ≤ 0.5 N |
| Traksioni për kontakt | ≥ 0.1 N |
| jetë shërbimi IEC 60512-9-1 | nivel performance 1: 500 cikle çiftimi |
| Siguria e mbivendosjes | 0.9 mm |
| Përputhje kontakti | 1.5 mm |
| Qendra e zhvendosur | ± 0,7 mm |
| Shkëputje aksiale në gjendjen e montuar (x/y) | ± 0.4 mm |
| Shkëputje këndore e boshtit të gjatë | ± 4° |
| Shkëputje këndore e boshtit tërthor | ± 2° |
Elektrik
| rrjedhë operative | 1.2 A në 25°C |
|---|---|
| Voltazhi i funksionimit | 30 V |
| Voltazhi i testit | 500 V |
| Distanca e lirimit dhe rrëshqitja | të paktën 0.4 mm |
Miratimet / Përputhshmëria
| Skedar UL | E130314 |
|---|---|
| Mjedisi | Përputhet me RoHS |
Produktet e lidhura
Modifikimet
Në kërkesë, ne gjithashtu mund t'ju ofrojmë
- stile të tjera
- gjatësi të tjera kablli
Paketim
Çantat ESD
10

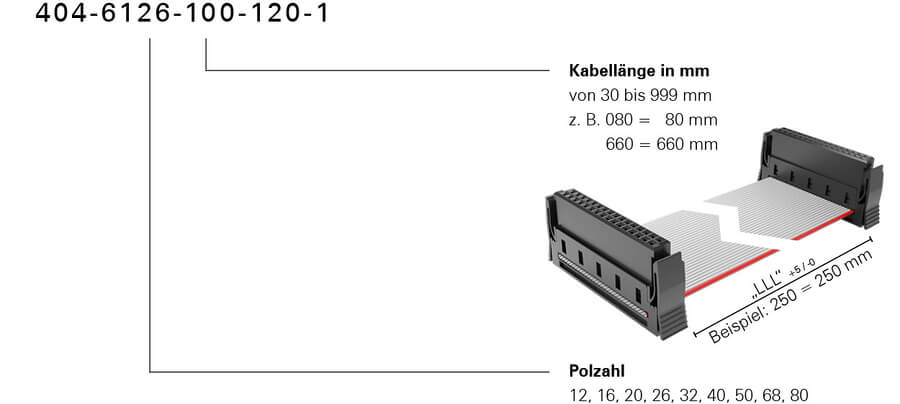

Kodi i porosisë
